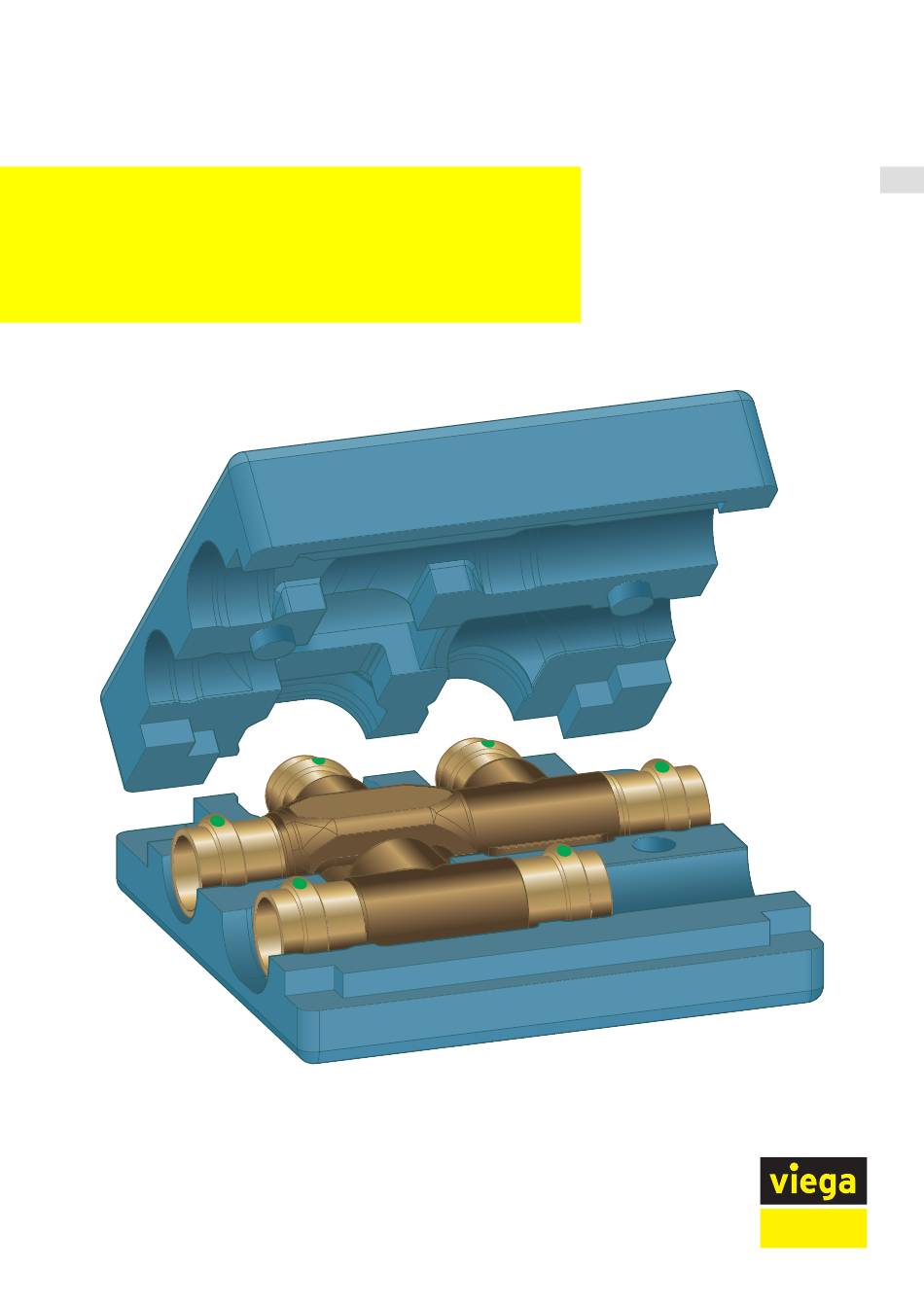

- Seite 1 Gebrauchsanleitung Sanpress-Kreuzungs-T-Stück mit SC-Contur für Leitungskreuzung unter Beibehaltung der entsprechenden Aufbauhöhe Modell 2249.3...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Über diese Gebrauchsanleitung 1.1 Zielgruppen 1.2 Kennzeichnung von Hinweisen Produktinformation 2.1 Bestimmungsgemäße Verwendung 2.1.1 Einsatzbereiche 2.2 Produktbeschreibung 2.2.1 Übersicht 2.2.2 Technische Daten Handhabung 3.1 Montageinformationen 3.1.1 Montagehinweise 3.1.2 Platzbedarf und Abstände 3.2 Montage 3.2.1 Verbindung verpressen 3.3 Entsorgung Sanpress-Kreuzungs-T-Stück mit SC-Contur... -
Seite 3: Über Diese Gebrauchsanleitung
Montage, Installation und ggf. Wartung dieses Produkts unzulässig. Diese Einschränkung gilt nicht für mögliche Hinweise zur Bedienung. Der Einbau von Viega Produkten muss unter Einhaltung der allgemein anerkannten Regeln der Technik und der Viega Gebrauchsanleitungen erfolgen. Kennzeichnung von Hinweisen Warn- und Hinweistexte sind vom übrigen Text abgesetzt und durch... -
Seite 4: Produktinformation
Produktinformation Produktinformation Bestimmungsgemäße Verwendung Stimmen Sie die Nutzung des Modells für andere als die beschriebenen Einsatzbereiche und Medien mit Viega ab. 2.1.1 Einsatzbereiche Das Kreuzungs-T-Stück ist speziell für die Leitungskreuzung unter Bei‐ behaltung der Fußboden Aufbauhöhe geeignet. Sanpress-Kreuzungs-T-Stück mit SC-Contur... -
Seite 5: Produktbeschreibung
Produktinformation Produktbeschreibung 2.2.1 Übersicht Abb. 1: Sanpress-Kreuzungs-T-Stück 1 - Dämmbox 2 - Sanpress-Kreuzungs-T-Stück 3 - Sanpress-Kreuzungs-T-Stück 4 - Dämmbox Das Modell ist in den folgenden Dimensionen verfügbar: Artikelnummer 493 325 493 332 493 356 493 349 2.2.2 Technische Daten zulässige Betriebstemperatur 110 °C zulässiger Betriebsdruck 1 MPa (10 bar) -
Seite 6: Handhabung
Handhabung Handhabung Montageinformationen 3.1.1 Montagehinweise Abb. 2: Sanpress-Kreuzungs-T-Stück Anwendungsbeispiel Grundriss Die Rohrleitungen spannungsfrei verlegen. Die Rohrleitung müssen sich jederzeit infolge von Längenänderung frei bewegen können. Neben- und übereinanderlaufende und sich kreuzende Rohre dürfen sich auch bei Dehnung nicht berühren. Die Rohrleitungsbefestigungen so anordnen, dass diese nicht zu Fixpunkten werden. - Seite 7 Handhabung Abb. 3: Sanpress-Kreuzungs-T-Stück Anwendungsbeispiel Verteilung Beim Drehen der Kreuzungs-T-Stücke auf Abgänge für Vorlauf (V) und Rücklauf (R) achten. HINWEIS! Blanke Rohre und Pressverbinder vor äußeren und mechanischen Eigenschaften schützen. Abb. 4: Beispiel einer Estrichkonstruktion mit dem Kreuzungs-T-Stück Zementestrich PE-Folie Trittschalldämmung Kreuzungs-T-Stück Dämmbox WLG 035...
-
Seite 8: Platzbedarf Und Abstände
Handhabung 3.1.2 Platzbedarf und Abstände Z-Maße Die Z-Maße erhalten Sie unter www.viega.de. Montage 3.2.1 Verbindung verpressen Voraussetzungen: Das Rohrende ist nicht verbogen oder beschädigt. Das Rohr ist entgratet. Im Pressverbinder befindet sich das richtige Dichtelement. EPDM = schwarz glänzend FKM = schwarz matt ▶... -
Seite 9: Entsorgung
Handhabung ▶ Die Pressbacke öffnen und rechtwinklig auf den Pressverbinder setzen. ▶ Die Einstecktiefe anhand der Markierung kontrollieren. ▶ Sicherstellen, dass die Pressbacke mittig auf der Sicke des Press‐ verbinders sitzt. ▶ Den Pressvorgang durchführen. ▶ Die Pressbacke öffnen und entfernen. Die Verbindung ist verpresst. - Seite 10 Viega GmbH & Co. KG service-technik@viega.de viega.de DE • 2021-06 • VPN200499...
