Ein Pulsator Für Zwei Melkzeuge; Entsorgung Von Montagematerial Nach Abschluss Der Montage - GEA OviTwin Betriebsanleitung / Montageanleitung

Montage

Entsorgung von Montagematerial nach Abschluss der Montage

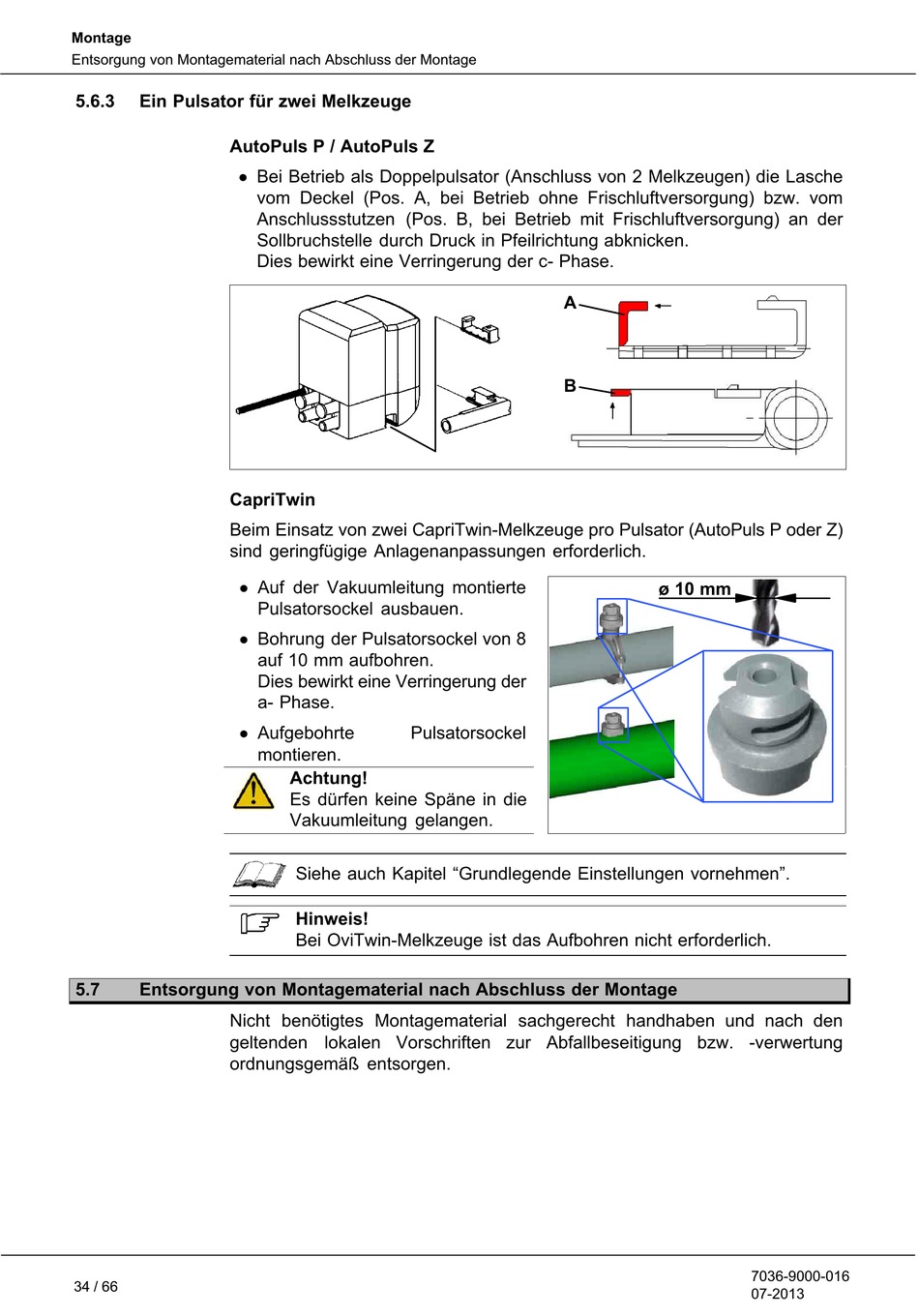

5.6.3 Ein Pulsator für zwei Melkzeuge
AutoPuls P / AutoPuls Z
D
CapriTwin
Beim Einsatz von zwei CapriTwin-Melkzeuge pro Pulsator (AutoPuls P oder Z)
sind geringfügige Anlagenanpassungen erforderlich.
D
D
D
5.7 Entsorgung von Montagematerial nach Abschluss der Montage
Nicht benötigtes Montagematerial sachgerecht handhaben und nach den
geltenden lokalen Vorschriften zur Abfallbeseitigung bzw. -verwertung
ordnungsgemäß entsorgen.
34 / 66
Bei Betrieb als Doppelpulsator (Anschluss von 2 Melkzeugen) die Lasche
vom Deckel (Pos. A, bei Betrieb ohne Frischluftversorgung) bzw. vom
Anschlussstutzen (Pos. B, bei Betrieb mit Frischluftversorgung) an der
Sollbruchstelle durch Druck in Pfeilrichtung abknicken.
Dies bewirkt eine Verringerung der c- Phase.
Auf der Vakuumleitung montierte
Pulsatorsockel ausbauen.
Bohrung der Pulsatorsockel von 8
auf 10 mm aufbohren.
Dies bewirkt eine Verringerung der
a- Phase.
Aufgebohrte Pulsatorsockel
montieren.
Achtung!
Es dürfen keine Späne in die
Vakuumleitung gelangen.
Siehe auch Kapitel "Grundlegende Einstellungen vornehmen".
Hinweis!
Bei OviTwin-Melkzeuge ist das Aufbohren nicht erforderlich.
A
B
ø 10 mm
7036-9000-016
07-2013
