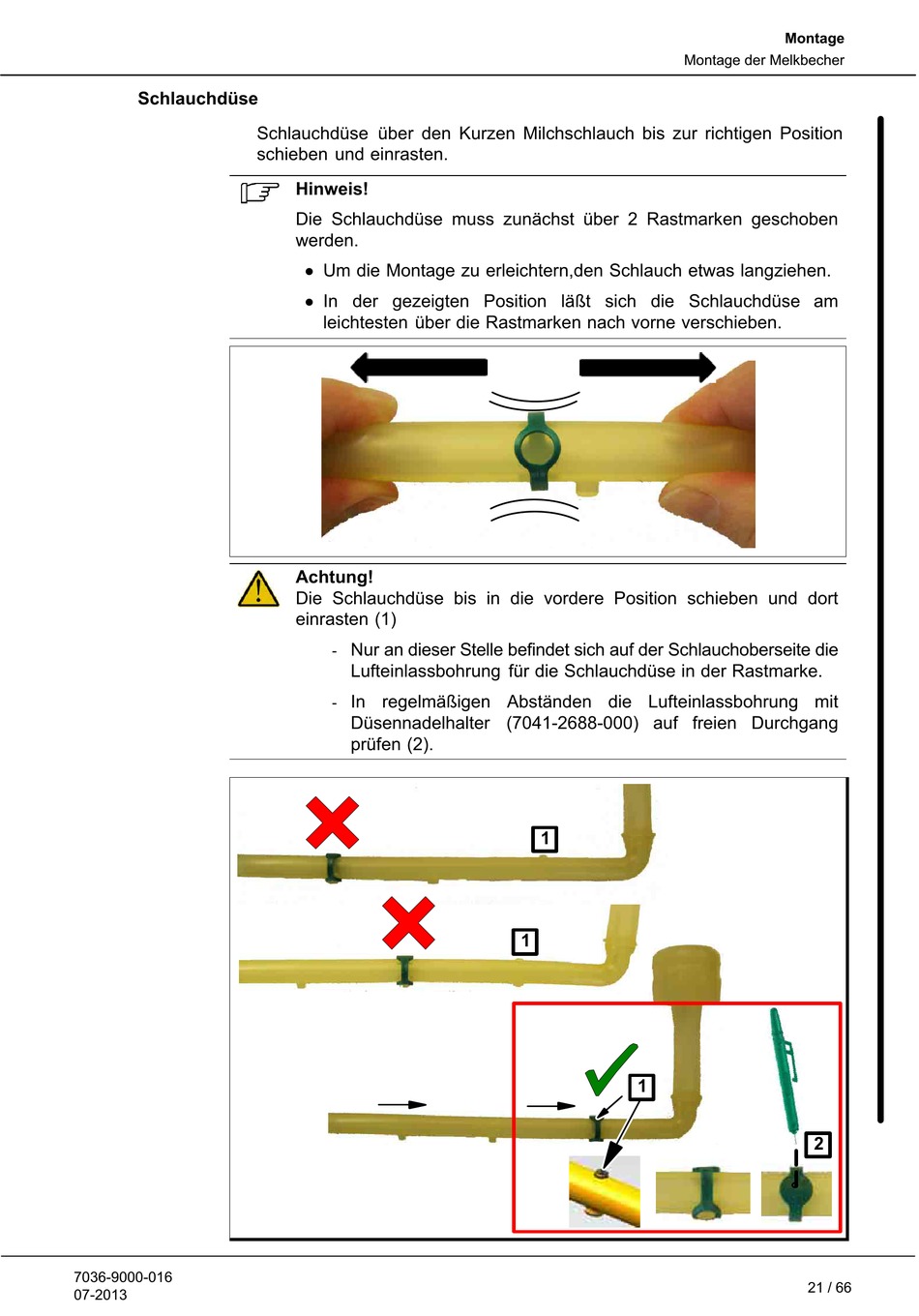

Schlauchdüse
7036-9000-016
07-2013
Schlauchdüse über den Kurzen Milchschlauch bis zur richtigen Position
schieben und einrasten.
Hinweis!
Die Schlauchdüse muss zunächst über 2 Rastmarken geschoben
werden.
D
Um die Montage zu erleichtern,den Schlauch etwas langziehen.
D
In der gezeigten Position läßt sich die Schlauchdüse am
leichtesten über die Rastmarken nach vorne verschieben.
Achtung!
Die Schlauchdüse bis in die vordere Position schieben und dort
einrasten (1)
Nur an dieser Stelle befindet sich auf der Schlauchoberseite die
-
Lufteinlassbohrung für die Schlauchdüse in der Rastmarke.
In regelmäßigen Abständen die Lufteinlassbohrung mit
-
Düsennadelhalter (7041-2688-000) auf freien Durchgang
prüfen (2).
Montage der Melkbecher
1
1
1
Montage
2
21 / 66
