Montage

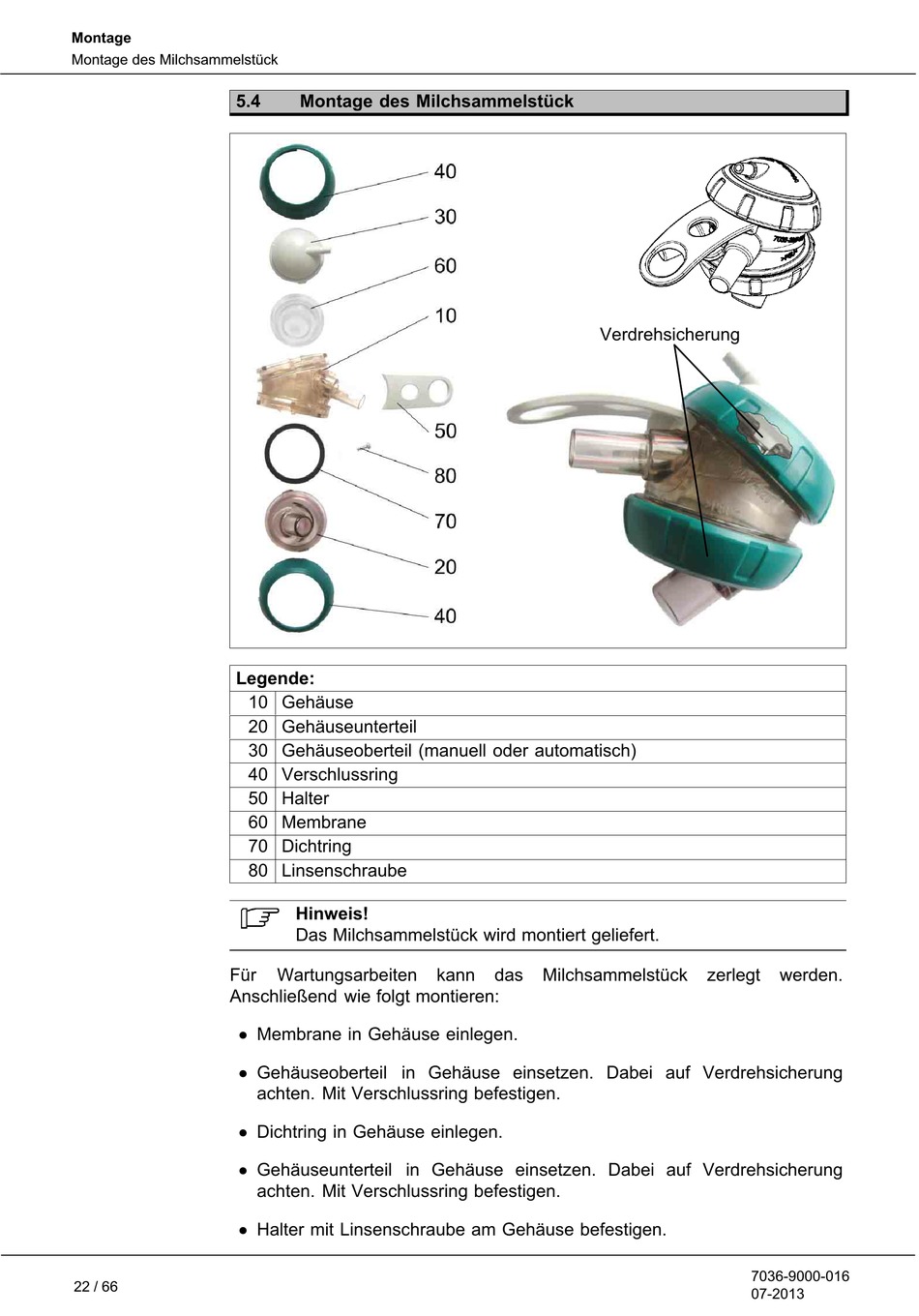

Montage des Milchsammelstück
5.4
Legende:
Für
Anschließend wie folgt montieren:
D
D
D
D
D
22 / 66
Montage des Milchsammelstück
10 Gehäuse
20 Gehäuseunterteil
30 Gehäuseoberteil (manuell oder automatisch)
40 Verschlussring
50 Halter
60 Membrane
70 Dichtring
80 Linsenschraube
Hinweis!
Das Milchsammelstück wird montiert geliefert.
Wartungsarbeiten
Membrane in Gehäuse einlegen.
Gehäuseoberteil in Gehäuse einsetzen. Dabei auf Verdrehsicherung
achten. Mit Verschlussring befestigen.
Dichtring in Gehäuse einlegen.
Gehäuseunterteil in Gehäuse einsetzen. Dabei auf Verdrehsicherung
achten. Mit Verschlussring befestigen.
Halter mit Linsenschraube am Gehäuse befestigen.
Verdrehsicherung
kann
das
Milchsammelstück
zerlegt
werden.
7036-9000-016
07-2013
