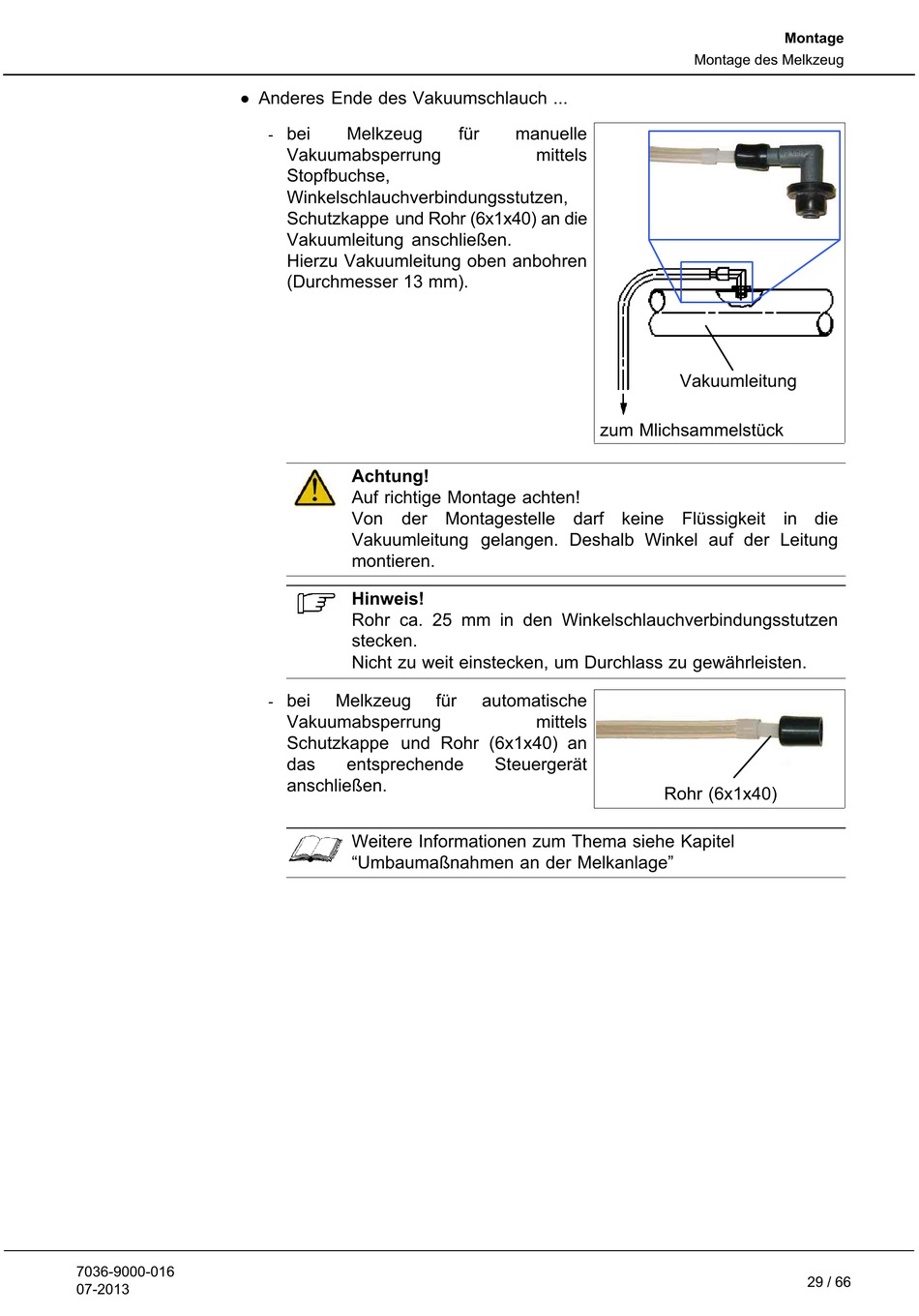

Anderes Ende des Vakuumschlauch ...
bei Melkzeug
-
Vakuumabsperrung
Stopfbuchse,
Winkelschlauchverbindungsstutzen,
Schutzkappe und Rohr (6x1x40) an die
Vakuumleitung anschließen.
Hierzu Vakuumleitung oben anbohren
(Durchmesser 13 mm).
Achtung!
Auf richtige Montage achten!
Von der Montagestelle darf keine Flüssigkeit in die
Vakuumleitung gelangen. Deshalb Winkel auf der Leitung
montieren.
Hinweis!
Rohr ca. 25 mm in den Winkelschlauchverbindungsstutzen
stecken.
Nicht zu weit einstecken, um Durchlass zu gewährleisten.
bei Melkzeug
-
Vakuumabsperrung
Schutzkappe und Rohr (6x1x40) an
das entsprechende
anschließen.
Weitere Informationen zum Thema siehe Kapitel
"Umbaumaßnahmen an der Melkanlage"
für manuelle
mittels
zum Mlichsammelstück
für automatische
mittels
Steuergerät
Montage
Montage des Melkzeug
Vakuumleitung
Rohr (6x1x40)
