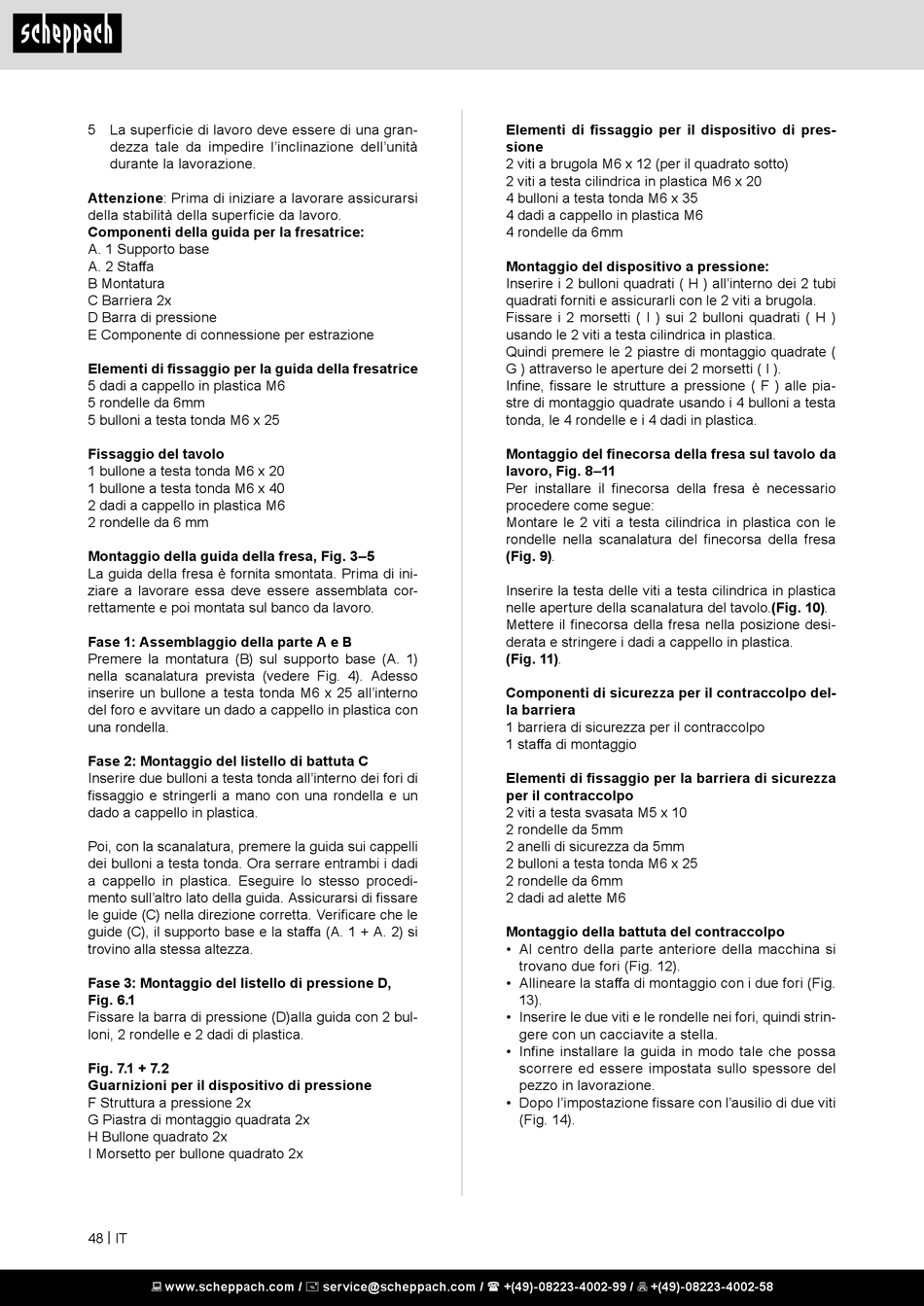

5 La superficie di lavoro deve essere di una gran-
dezza tale da impedire l'inclinazione dell'unità
durante la lavorazione.
Attenzione: Prima di iniziare a lavorare assicurarsi
della stabilità della superficie da lavoro.
Componenti della guida per la fresatrice:
A. 1 Supporto base
A. 2 Staffa
B Montatura
C Barriera 2x
D Barra di pressione
E Componente di connessione per estrazione
Elementi di fissaggio per la guida della fresatrice
5 dadi a cappello in plastica M6
5 rondelle da 6mm
5 bulloni a testa tonda M6 x 25
Fissaggio del tavolo
1 bullone a testa tonda M6 x 20
1 bullone a testa tonda M6 x 40
2 dadi a cappello in plastica M6
2 rondelle da 6 mm
Montaggio della guida della fresa, Fig. 3–5
La guida della fresa è fornita smontata. Prima di ini-
ziare a lavorare essa deve essere assemblata cor-
rettamente e poi montata sul banco da lavoro.
Fase 1: Assemblaggio della parte A e B
Premere la montatura (B) sul supporto base (A. 1)
nella scanalatura prevista (vedere Fig. 4). Adesso
inserire un bullone a testa tonda M6 x 25 all'interno
del foro e avvitare un dado a cappello in plastica con
una rondella.
Fase 2: Montaggio del listello di battuta C
Inserire due bulloni a testa tonda all'interno dei fori di
fissaggio e stringerli a mano con una rondella e un
dado a cappello in plastica.
Poi, con la scanalatura, premere la guida sui cappelli
dei bulloni a testa tonda. Ora serrare entrambi i dadi
a cappello in plastica. Eseguire lo stesso procedi-
mento sull'altro lato della guida. Assicurarsi di fissare
le guide (C) nella direzione corretta. Verificare che le
guide (C), il supporto base e la staffa (A. 1 + A. 2) si
trovino alla stessa altezza.
Fase 3: Montaggio del listello di pressione D,
Fig. 6.1
Fissare la barra di pressione (D)alla guida con 2 bul-
loni, 2 rondelle e 2 dadi di plastica.
Fig. 7.1 + 7.2
Guarnizioni per il dispositivo di pressione
F Struttura a pressione 2x
G Piastra di montaggio quadrata 2x
H Bullone quadrato 2x
I Morsetto per bullone quadrato 2x
48 | IT
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Elementi di fissaggio per il dispositivo di pres-
sione
2 viti a brugola M6 x 12 (per il quadrato sotto)
2 viti a testa cilindrica in plastica M6 x 20
4 bulloni a testa tonda M6 x 35
4 dadi a cappello in plastica M6
4 rondelle da 6mm
Montaggio del dispositivo a pressione:
Inserire i 2 bulloni quadrati ( H ) all'interno dei 2 tubi
quadrati forniti e assicurarli con le 2 viti a brugola.
Fissare i 2 morsetti ( I ) sui 2 bulloni quadrati ( H )
usando le 2 viti a testa cilindrica in plastica.
Quindi premere le 2 piastre di montaggio quadrate (
G ) attraverso le aperture dei 2 morsetti ( I ).
Infine, fissare le strutture a pressione ( F ) alle pia-
stre di montaggio quadrate usando i 4 bulloni a testa
tonda, le 4 rondelle e i 4 dadi in plastica.
Montaggio del finecorsa della fresa sul tavolo da
lavoro, Fig. 8–11
Per installare il finecorsa della fresa è necessario
procedere come segue:
Montare le 2 viti a testa cilindrica in plastica con le
rondelle nella scanalatura del finecorsa della fresa
(Fig. 9).
Inserire la testa delle viti a testa cilindrica in plastica
nelle aperture della scanalatura del tavolo.(Fig. 10).
Mettere il finecorsa della fresa nella posizione desi-
derata e stringere i dadi a cappello in plastica.
(Fig. 11).
Componenti di sicurezza per il contraccolpo del-
la barriera
1 barriera di sicurezza per il contraccolpo
1 staffa di montaggio
Elementi di fissaggio per la barriera di sicurezza
per il contraccolpo
2 viti a testa svasata M5 x 10
2 rondelle da 5mm
2 anelli di sicurezza da 5mm
2 bulloni a testa tonda M6 x 25
2 rondelle da 6mm
2 dadi ad alette M6
Montaggio della battuta del contraccolpo
• Al centro della parte anteriore della macchina si
trovano due fori (Fig. 12).
• Allineare la staffa di montaggio con i due fori (Fig.
13).
• Inserire le due viti e le rondelle nei fori, quindi strin-
gere con un cacciavite a stella.
• Infine installare la guida in modo tale che possa
scorrere ed essere impostata sullo spessore del
pezzo in lavorazione.
• Dopo l'impostazione fissare con l'ausilio di due viti
(Fig. 14).
