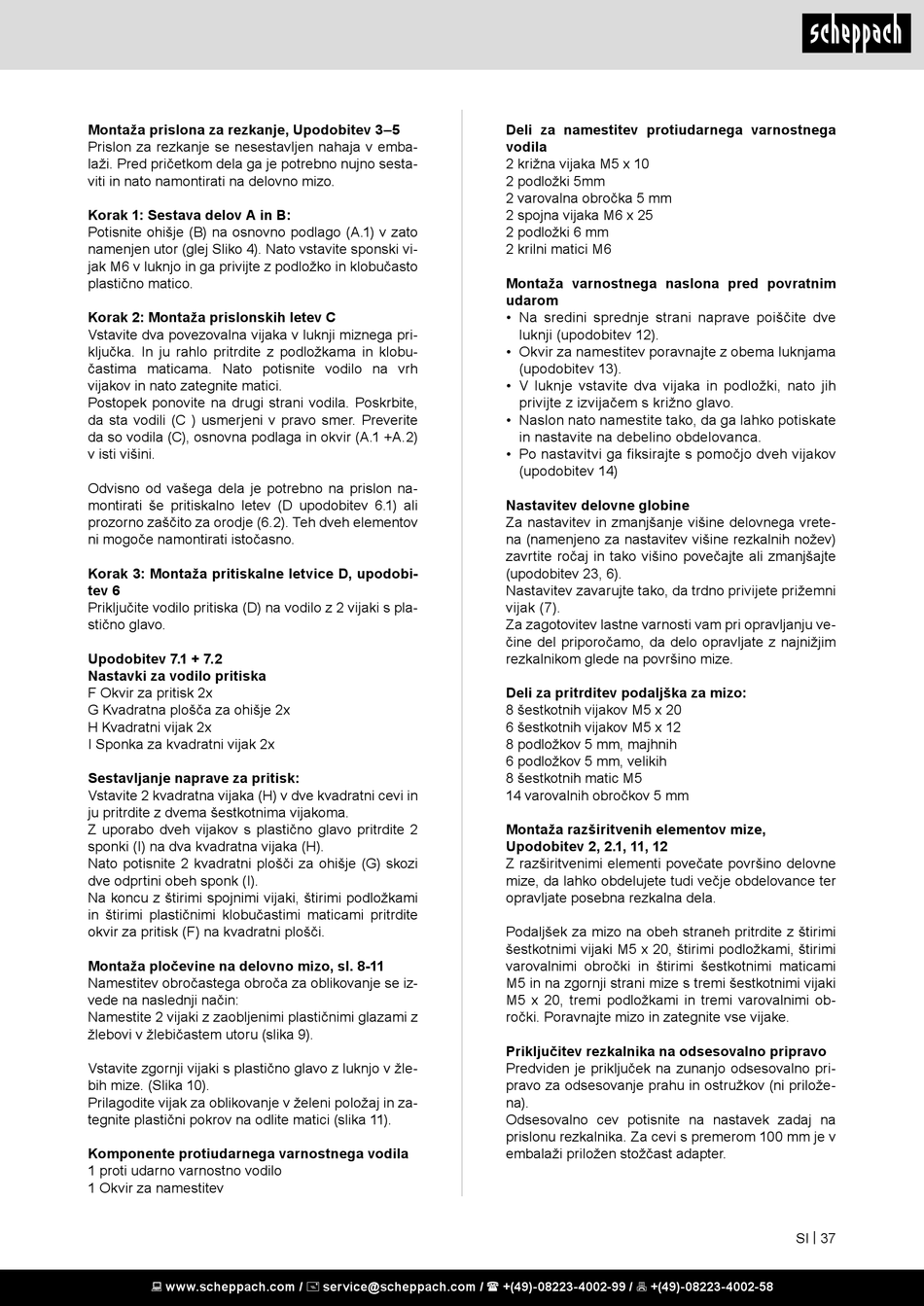

Montaža prislona za rezkanje, Upodobitev 3–5
Prislon za rezkanje se nesestavljen nahaja v emba-
laži. Pred pričetkom dela ga je potrebno nujno sesta-
viti in nato namontirati na delovno mizo.
Korak 1: Sestava delov A in B:
Potisnite ohišje (B) na osnovno podlago (A.1) v zato
namenjen utor (glej Sliko 4). Nato vstavite sponski vi-
jak M6 v luknjo in ga privijte z podložko in klobučasto
plastično matico.
Korak 2: Montaža prislonskih letev C
Vstavite dva povezovalna vijaka v luknji miznega pri-
ključka. In ju rahlo pritrdite z podložkama in klobu-
častima maticama. Nato potisnite vodilo na vrh
vijakov in nato zategnite matici.
Postopek ponovite na drugi strani vodila. Poskrbite,
da sta vodili (C ) usmerjeni v pravo smer. Preverite
da so vodila (C), osnovna podlaga in okvir (A.1 +A.2)
v isti višini.
Odvisno od vašega dela je potrebno na prislon na-
montirati še pritiskalno letev (D upodobitev 6.1) ali
prozorno zaščito za orodje (6.2). Teh dveh elementov
ni mogoče namontirati istočasno.
Korak 3: Montaža pritiskalne letvice D, upodobi-
tev 6
Priključite vodilo pritiska (D) na vodilo z 2 vijaki s pla-
stično glavo.
Upodobitev 7.1 + 7.2
Nastavki za vodilo pritiska
F Okvir za pritisk 2x
G Kvadratna plošča za ohišje 2x
H Kvadratni vijak 2x
I Sponka za kvadratni vijak 2x
Sestavljanje naprave za pritisk:
Vstavite 2 kvadratna vijaka (H) v dve kvadratni cevi in
ju pritrdite z dvema šestkotnima vijakoma.
Z uporabo dveh vijakov s plastično glavo pritrdite 2
sponki (I) na dva kvadratna vijaka (H).
Nato potisnite 2 kvadratni plošči za ohišje (G) skozi
dve odprtini obeh sponk (I).
Na koncu z štirimi spojnimi vijaki, štirimi podložkami
in štirimi plastičnimi klobučastimi maticami pritrdite
okvir za pritisk (F) na kvadratni plošči.
Montaža pločevine na delovno mizo, sl. 8-11
Namestitev obročastega obroča za oblikovanje se iz-
vede na naslednji način:
Namestite 2 vijaki z zaobljenimi plastičnimi glazami z
žlebovi v žlebičastem utoru (slika 9).
Vstavite zgornji vijaki s plastično glavo z luknjo v žle-
bih mize. (Slika 10).
Prilagodite vijak za oblikovanje v želeni položaj in za-
tegnite plastični pokrov na odlite matici (slika 11).
Komponente protiudarnega varnostnega vodila
1 proti udarno varnostno vodilo
1 Okvir za namestitev
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Deli za namestitev protiudarnega varnostnega
vodila
2 križna vijaka M5 x 10
2 podložki 5mm
2 varovalna obročka 5 mm
2 spojna vijaka M6 x 25
2 podložki 6 mm
2 krilni matici M6
Montaža varnostnega naslona pred povratnim
udarom
• Na sredini sprednje strani naprave poiščite dve
luknji (upodobitev 12).
• Okvir za namestitev poravnajte z obema luknjama
(upodobitev 13).
• V luknje vstavite dva vijaka in podložki, nato jih
privijte z izvijačem s križno glavo.
• Naslon nato namestite tako, da ga lahko potiskate
in nastavite na debelino obdelovanca.
• Po nastavitvi ga fiksirajte s pomočjo dveh vijakov
(upodobitev 14)
Nastavitev delovne globine
Za nastavitev in zmanjšanje višine delovnega vrete-
na (namenjeno za nastavitev višine rezkalnih nožev)
zavrtite ročaj in tako višino povečajte ali zmanjšajte
(upodobitev 23, 6).
Nastavitev zavarujte tako, da trdno privijete prižemni
vijak (7).
Za zagotovitev lastne varnosti vam pri opravljanju ve-
čine del priporočamo, da delo opravljate z najnižjim
rezkalnikom glede na površino mize.
Deli za pritrditev podaljška za mizo:
8 šestkotnih vijakov M5 x 20
6 šestkotnih vijakov M5 x 12
8 podložkov 5 mm, majhnih
6 podložkov 5 mm, velikih
8 šestkotnih matic M5
14 varovalnih obročkov 5 mm
Montaža razširitvenih elementov mize,
Upodobitev 2, 2.1, 11, 12
Z razširitvenimi elementi povečate površino delovne
mize, da lahko obdelujete tudi večje obdelovance ter
opravljate posebna rezkalna dela.
Podaljšek za mizo na obeh straneh pritrdite z štirimi
šestkotnimi vijaki M5 x 20, štirimi podložkami, štirimi
varovalnimi obročki in štirimi šestkotnimi maticami
M5 in na zgornji strani mize s tremi šestkotnimi vijaki
M5 x 20, tremi podložkami in tremi varovalnimi ob-
ročki. Poravnajte mizo in zategnite vse vijake.
Priključitev rezkalnika na odsesovalno pripravo
Predviden je priključek na zunanjo odsesovalno pri-
pravo za odsesovanje prahu in ostružkov (ni prilože-
na).
Odsesovalno cev potisnite na nastavek zadaj na
prislonu rezkalnika. Za cevi s premerom 100 mm je v
embalaži priložen stožčast adapter.
