Bedienelemente Und Anschlüsse - EuroLite DMX Power Splitter 4x4 Bedienungsanleitung

1 2
IN
100-240V~
50-60Hz / 5W
POWER DMX DMX LINK
16A max.
Nr. Element
1 P-Con-Netzanschluss
2 DMX512-Eingang
3 DMX512-Durchschleif-
ausgang
4 Signalanzeige
5 Betriebsanzeige
6 Sicherungsgehäuse
7 Umschalter TERMINATE
8 Umschalter RDM FILTER
9 DMX512-Ausgänge 1-4
mit Signalanzeige
10 P-Con-Netzausgänge
Hinweis: Diese Anleitung beschreibt exemplarisch das Modell mit 3-poligen XLR-Anschlüssen. Die Abbildungen
des Modells mit 5-poligen XLR-Anschlüssen sind ähnlich.

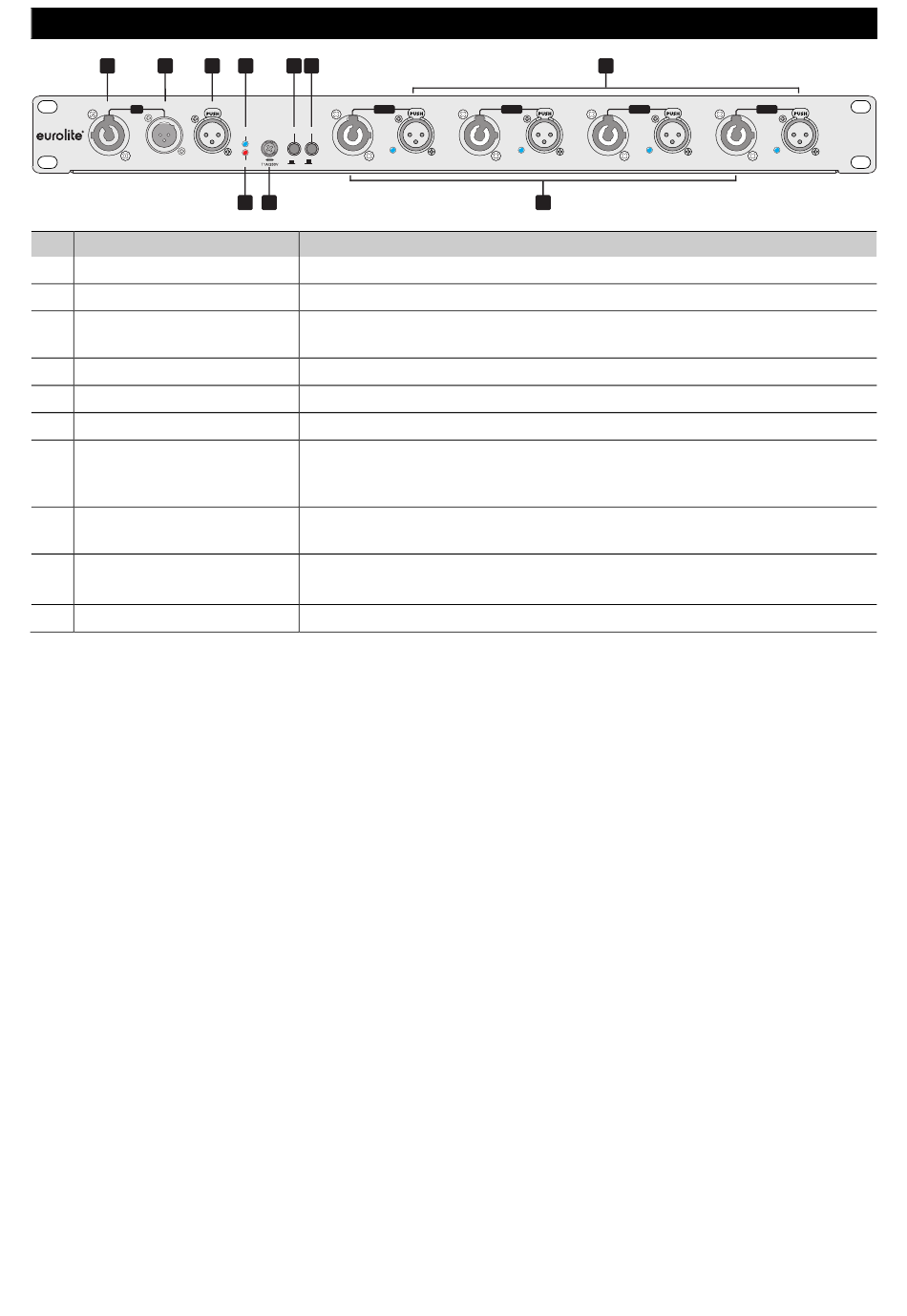

BEDIENELEMENTE UND ANSCHLÜSSE
3 4 7 8
OUT 1
TERMINATE RDM FILTER
SIGNAL
POWER ON OFF
POWER
5 6
Funktion
Zum Anschluss an 100-240 Volt über das beiliegende Netzkabel.
3-/5-poliger XLR-Stecker zum Anschluss des DMX-Steuersignals.
Direkter DMX-Ausgang zum Anschluss weiterer DMX-Geräte oder
DMX-Splitter in derselben DMX-Kette wie der DMX-Eingang.
Blinkt, wenn ein Signal am DMX-Eingang vorhanden ist.
Leuchtet, wenn die Stromversorgung des Geräts hergestellt ist.
Zum Schutz des Netzeingangs.
In gedrückter Position wird die DMX-Leitung des DMX-Eingangs mit einem
Widerstand abgeschlossen. In ungedrückter Position ist der Abschluss-
widerstand ist nicht aktiv.
In gedrückter Position werden RDM-Daten aus der DMX-Leitung
herausgefiltert. In ungedrückter Position werden RDM-Daten übertragen.
3-/5-polige XLR-Buchsen zum Anschluss weiterer DMX-Ketten. Bei Ausgabe
Ausgabe eines DMX-Signals leuchten die Signalanzeigen.
Zur Stromversorgung (4 x 4 A) der DMX-Geräte.
OUT 2
DMX POWER DMX
10
6 • DE
9
OUT 3 OUT 4
POWER DMX POWER
DMX POWER
SPLITTER 4x4
DMX
