Bedienelemente Und Anschlüsse - EuroLite NODE 8 Bedienungsanleitung

6 7

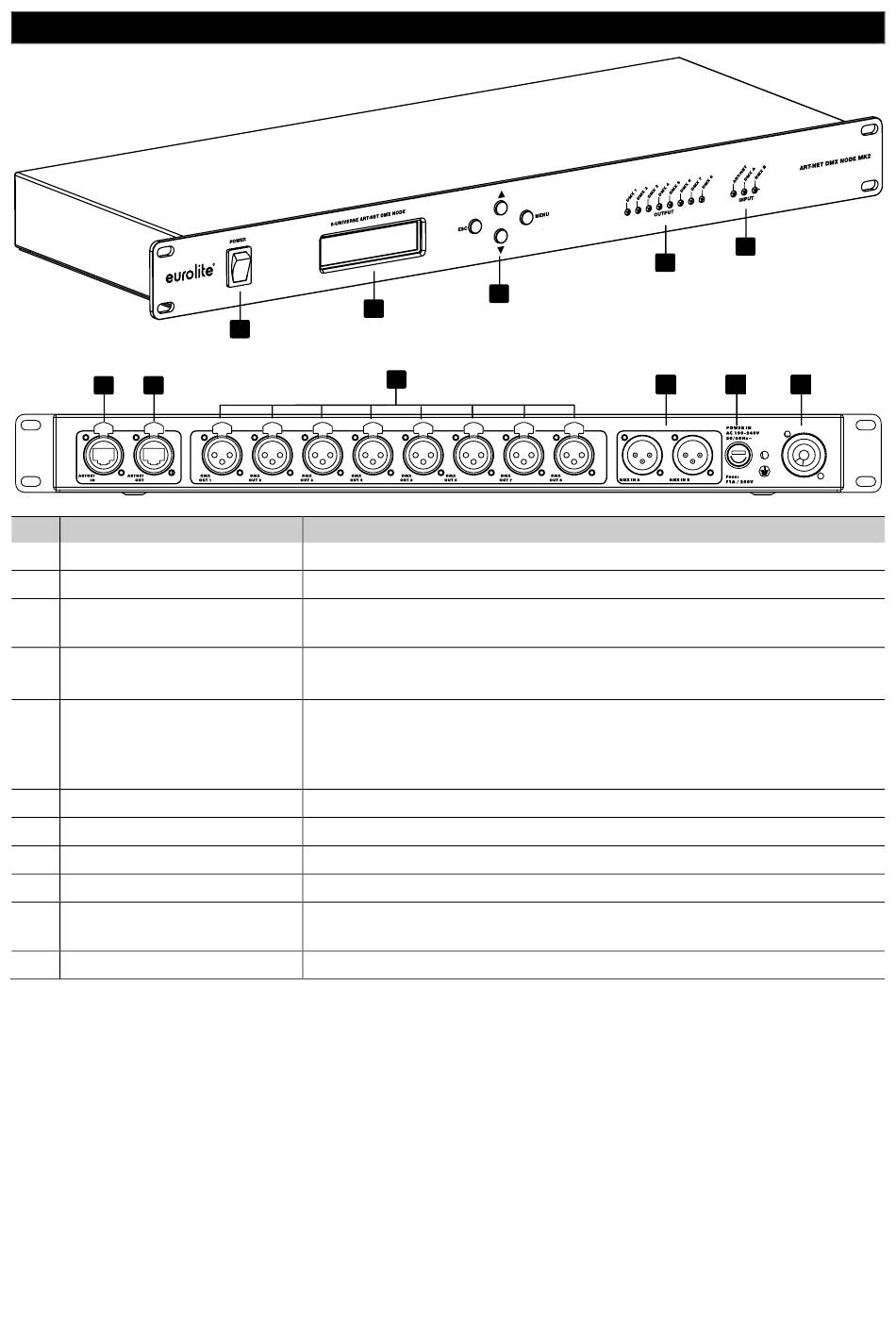

Nr. Element
1 Netzschalter
2 Display
3 Bedientasten
4 Statusanzeige
DMX-Ausgänge
5 Statusanzeige
Artnet und DMX-Eingänge
6 Art-Net-Eingang
7 Art-Net-Durchschleifausgang
8 DMX512-Ausgänge
9 DMX512-Eingänge
10 Sicherung
11 Netzanschluss
BEDIENELEMENTE UND ANSCHLÜSSE
2
1
8
Funktion
Schaltet das Gerät ein und aus.
Zeigt alle Menüpunkte und Einstellmöglichkeiten an.
Diese Tasten erlauben direkten Zugriff auf alle zu konfigurierenden
Funktionen.
Diese LEDs zeigen durch schnelles Blinken die Ausgabe von DMX-Daten
an den DMX-Ausgängen.
Die LED ART-NET zeigt durch schnelles Blinken die Kommunikation über
Netzwerk; Daten werden gesendet oder empfangen.
Die LEDs A und B zeigen durch schnelles Blinken den Empfang von
DMX-Daten an den DMX-Eingängen.
RJ45-Netzwerkanschluss für die Eingabe von Art-Net-Daten.
RJ45-Netzwerkanschluss für die Ausgabe von Art-Net-Daten.
XLR-Buchsen 1-8 für die Ausgabe von DMX-Daten.
XLR-Buchsen A und B für die Eingabe von DMX-Daten.
Ersetzen Sie die Sicherung nur bei ausgestecktem Gerät und nur durch
eine gleichwertige Sicherung. Der korrekte Wert ist am Gerät angegeben.
Verriegelbare P-Con-Buchse für den Netzanschluss.
3
6 • DE
