Nr.
Element
1
Kanalfader
2
Taste PAGE SELECT
3
Masterfader
4
Batteriefach
5
DMX-Ausgang
6
Netzanschlussbuchse
7
Netzschalter

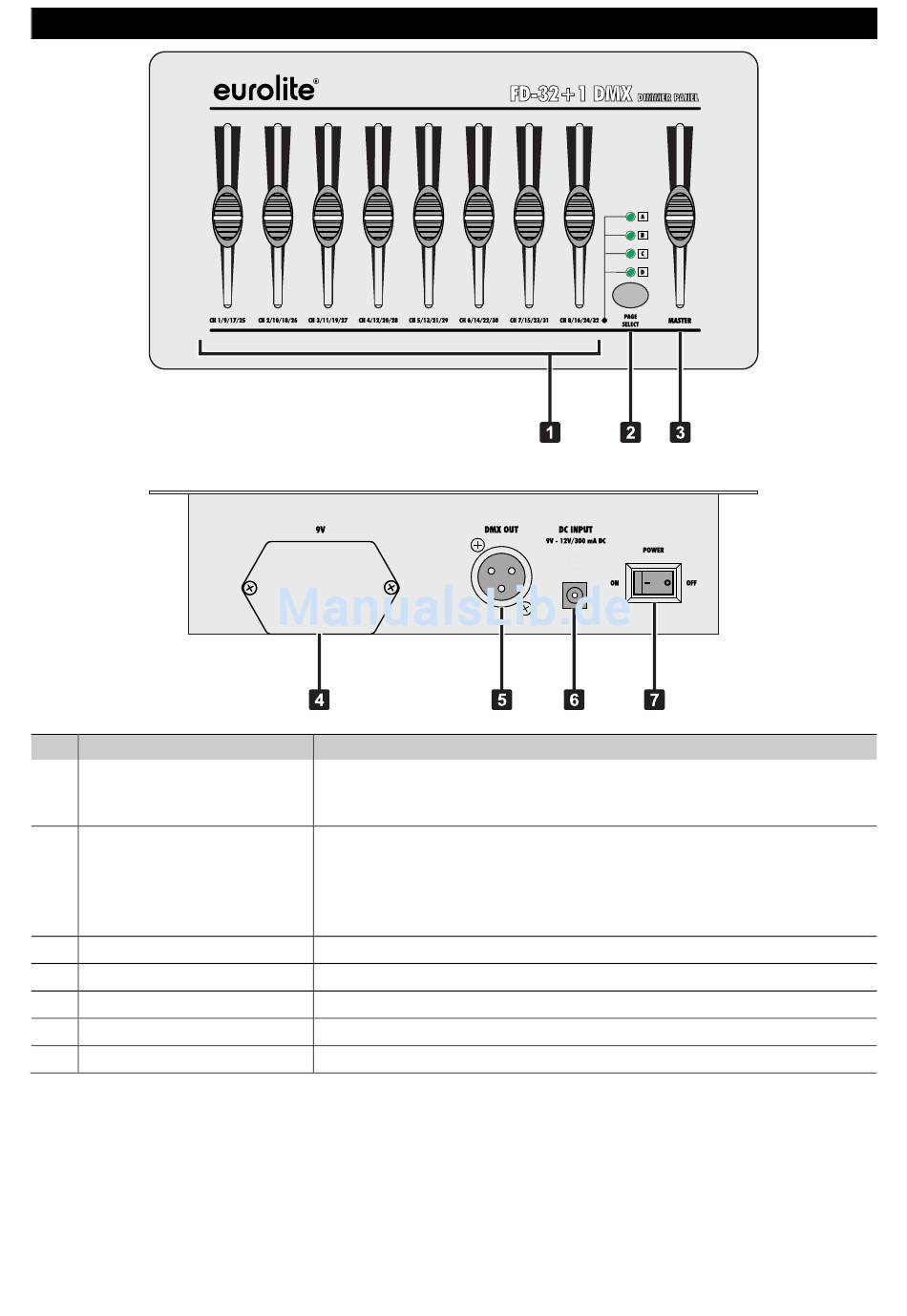

BEDIENELEMENTE UND ANSCHLÜSSE
Funktion
Zum Einstellen der DMX-Werte für die angeschlossenen Geräte.
Die Regler sind auf 4 Seiten aufgeteilt, sodass insgesamt 32 Geräte
gesteuert werden können.
Zur Auswahl der Geräteseite für die Kanalfader.
• LED A leuchtet: Seite A (Geräte 1-8) ist angewählt.
• LED B leuchtet: Seite B (Geräte 9-16) ist angewählt.
• LED C leuchtet: Seite C (Geräte 17-24) ist angewählt.
• LED D leuchtet: Seite D (Geräte 25-32) ist angewählt.
Dieser Fader steuert alle Kanäle gleichzeitig an.
Zum Einlegen eines 9-V-Blocks für Batteriebetrieb.
Zum Anschluss an den DMX-Eingang des ersten Geräts in der DMX-Kette.
Stecken Sie hier die Anschlussleitung des Netzteils ein.
Schaltet das Gerät ein und aus.
