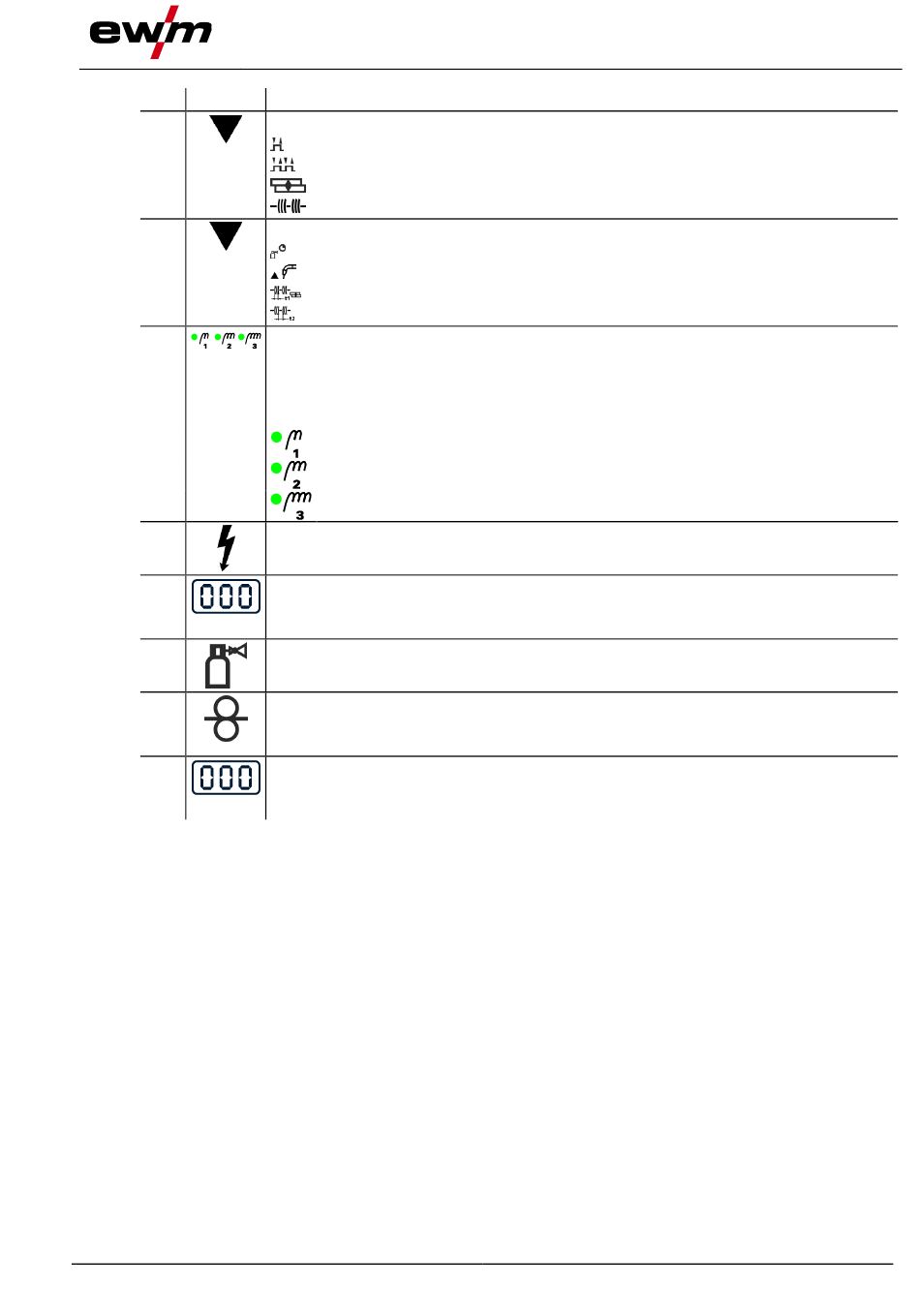

Gerätebeschreibung - Schnellübersicht
Beschreibung
0
Drucktaste Betriebsart
---------- 2-Takt
------- 4-Takt
----- Punkten
----- Intervall
Drucktaste Ablaufparameter
--------- Gasnachströmzeit
------- Drahtrückbrand
------ Punktzeit / Pulszeit
-------- Pulspause
Signalleuchte, Drosselanzapfungen
Je nach Geräteausführung befinden sich am Schweißgerät zwei oder drei Werkstück-
anschlussbuchsen (Drosselanzapfungen). Das Gerät zeigt den empfohlenen Werk-
stückanschluss im JOB-Betrieb an (siehe entsprechende Piktogramme an den An-
schlussbuchsen).
Drosselanzapfung 1 (hart), Anschlussbuchse Werkstückleitung
Drosselanzapfung 2 (mittel), Anschlussbuchse Werkstückleitung
Drosselanzapfung 3 (weich), Anschlussbuchse Werkstückleitung
Drucktaste, Test Schweißparameter > siehe Kapitel 4.3.3.2
Anzeige, unten
Anzeige Drahtvorschubgeschwindigkeit, Schweißstrom, Materialdicke, JOB-Nummer
und Ablaufparameter.
Drucktaste Gastest / Schlauchpaket spülen > siehe Kapitel 5.1.5.3
Drucktaste, Drahteinfädeln
Spannungs- und gasfreies Einfädeln der Drahtelektrode durch das Schlauchpaket bis
zum Schweißbrenner > siehe Kapitel 5.1.10.3.
Anzeige, oben
Anzeige Schweißspannung, Korrekturwert der Drahtgeschwindigkeit bzw. Parameter-
bezeichnungen für Ablaufparameter.
Gerätesteuerung - Bedienelemente
