BMF 423K-AA _ _ -C-2-...
Sensori di campo magnetico
4

Descrizione del prodotto

M2
LED
1)
5
24

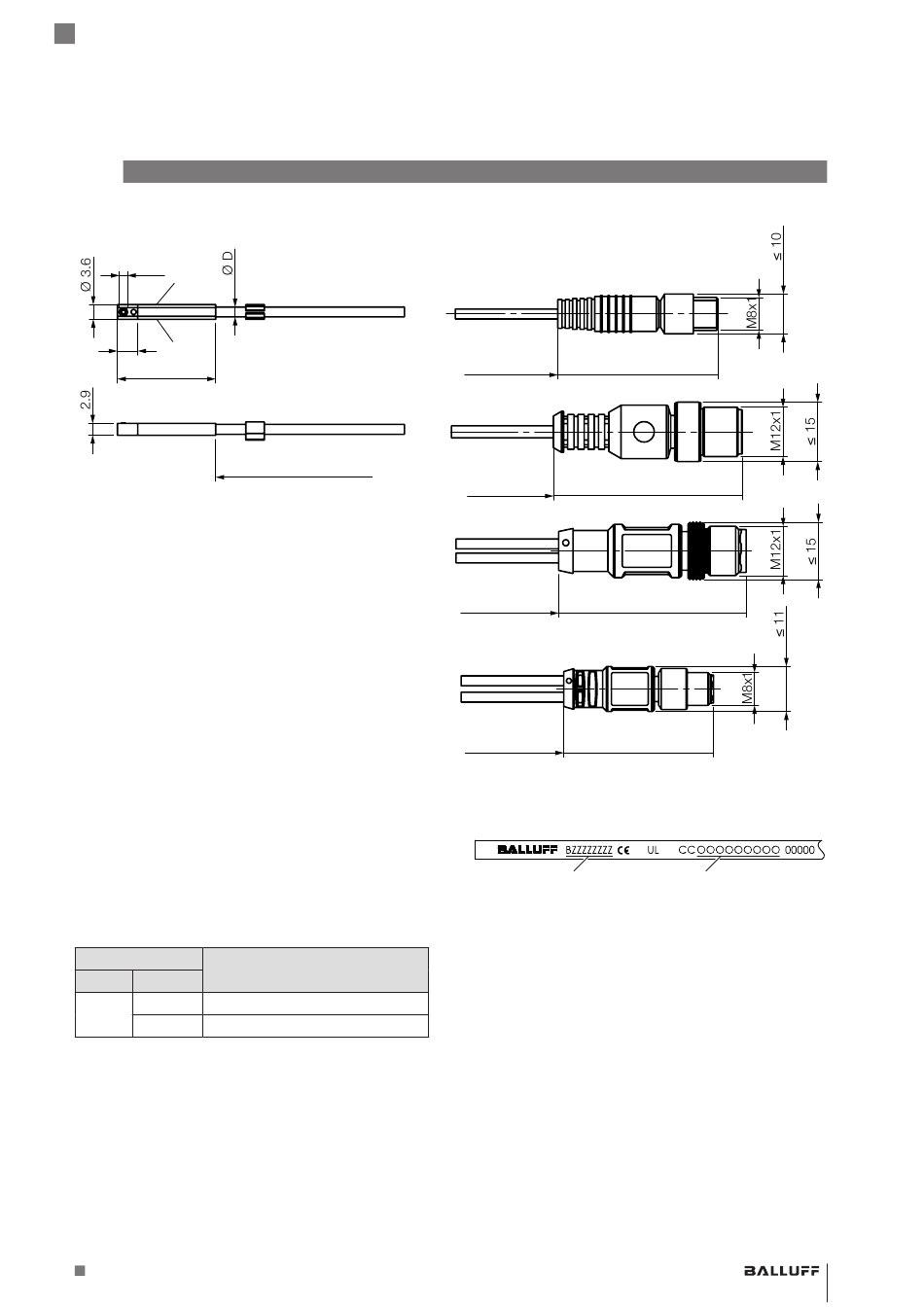

Fig. 4-1: Dimensioni, struttura e funzionamento
4.1

Funzionamento

Il sensore di campo magnetico, previsto per l'impiego
all'interno di cilindri pneumatici e pinze pneumatiche con
scanalature a C, rileva il campo del magnete integrato nel
pistone attraverso la parete dell'attuatore.
4.2

Elementi di visualizzazione

LED Stato di funzionamento
Colore Stato
Giallo On Punto di commutazione attivo.
Off Punto di commutazione inattivo.
Tab. 4-1: Indicatore LED
www.balluff.com
...-P0-S49-00,3
...-P0-02/05
(L = 2/5 m)
...-P0-S4-00,3
L
...-SA95-P0-S4-00,3
...SA95-P0-S75-00,3
(L = 0,3 m)
L ≤ 39
(L = 0,3 m)
≤ 49
L
(L = 0,3 m)
L
≤ 49
(L = 0,3 m)
L ≤ 36.5
4.3

Siglatura sul cavo

Codice d'ordine
Fig. 4-2: Siglatura sul cavo (esempio)
Tipo
italiano 7
