Montaje y conexión (continuación)
5.2 Determinar la posición de émbolo con una
barra magnética
Con una pequeña barra magnética polarizada axialmente,
es posible determinar de forma muy sencilla el recorrido de
pasada del imán cilíndrico y, de este modo, la posición
ideal del sensor.
Determinar la posición de montaje

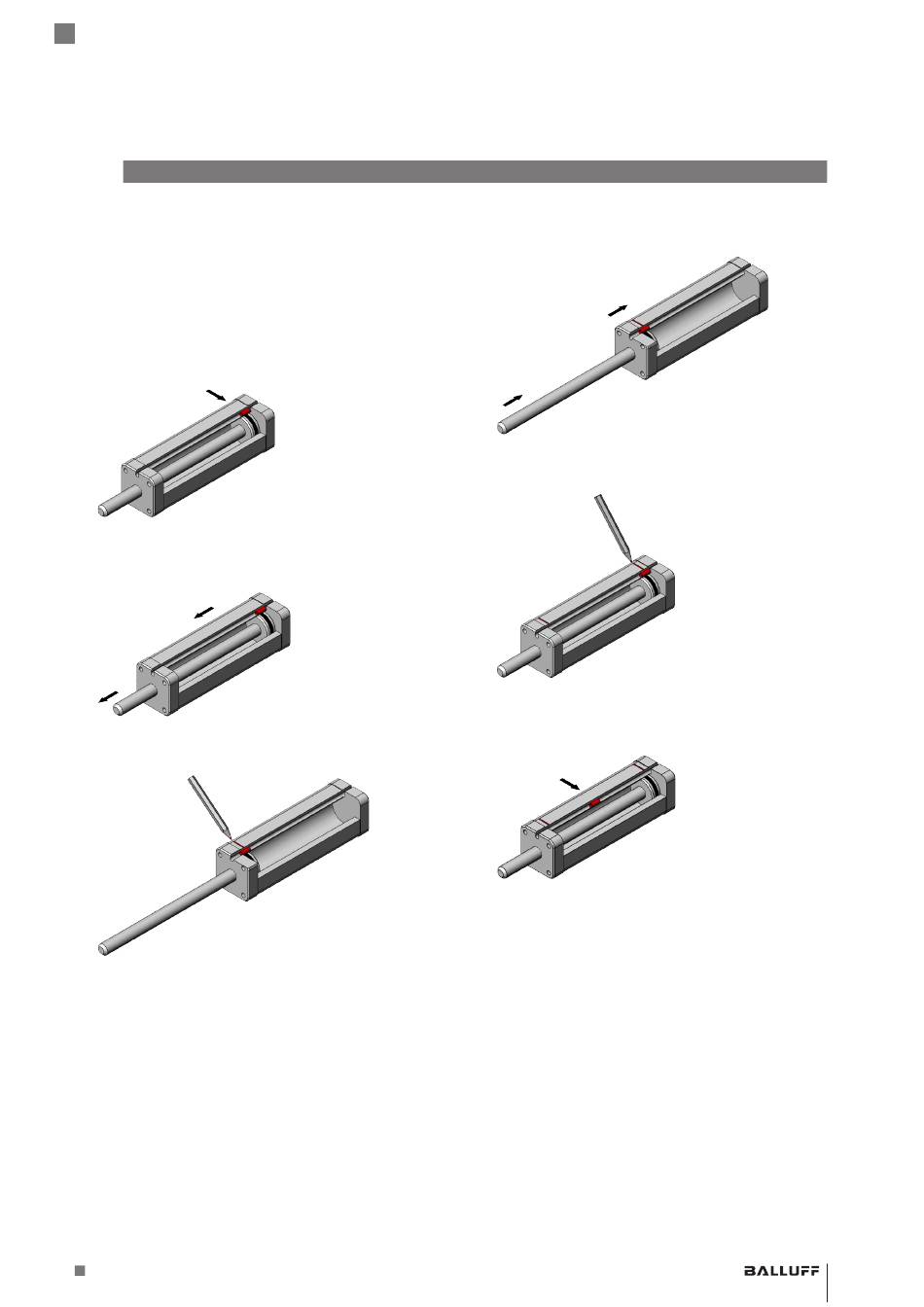

1. Aplicar la barra magnética sobre la pared lateral o en la
ranura del cilindro de tal modo que atraiga al imán.
Bild 5-4: Aplicar la barra magnética
2. Desplegar la barra cilíndrica por completo.
⇒ El imán se mueve al mismo tiempo.
Bild 5-5: Desplegar la barra cilíndrica
3. Marcar la posición del imán (centro del imán).
Bild 5-6: Marcar la posición de imán
www.balluff.com
4. Replegar la barra cilíndrica por completo.
⇒ El imán se mueve al mismo tiempo.
Bild 5-7: Replegar la barra cilíndrica
5. Marcar la posición del imán (centro del imán).
Bild 5-8: Marcar la posición de imán
6. Montar el sensor en el centro entre las dos marcas
(muesca del sensor).
Bild 5-9: Montar el sensor
