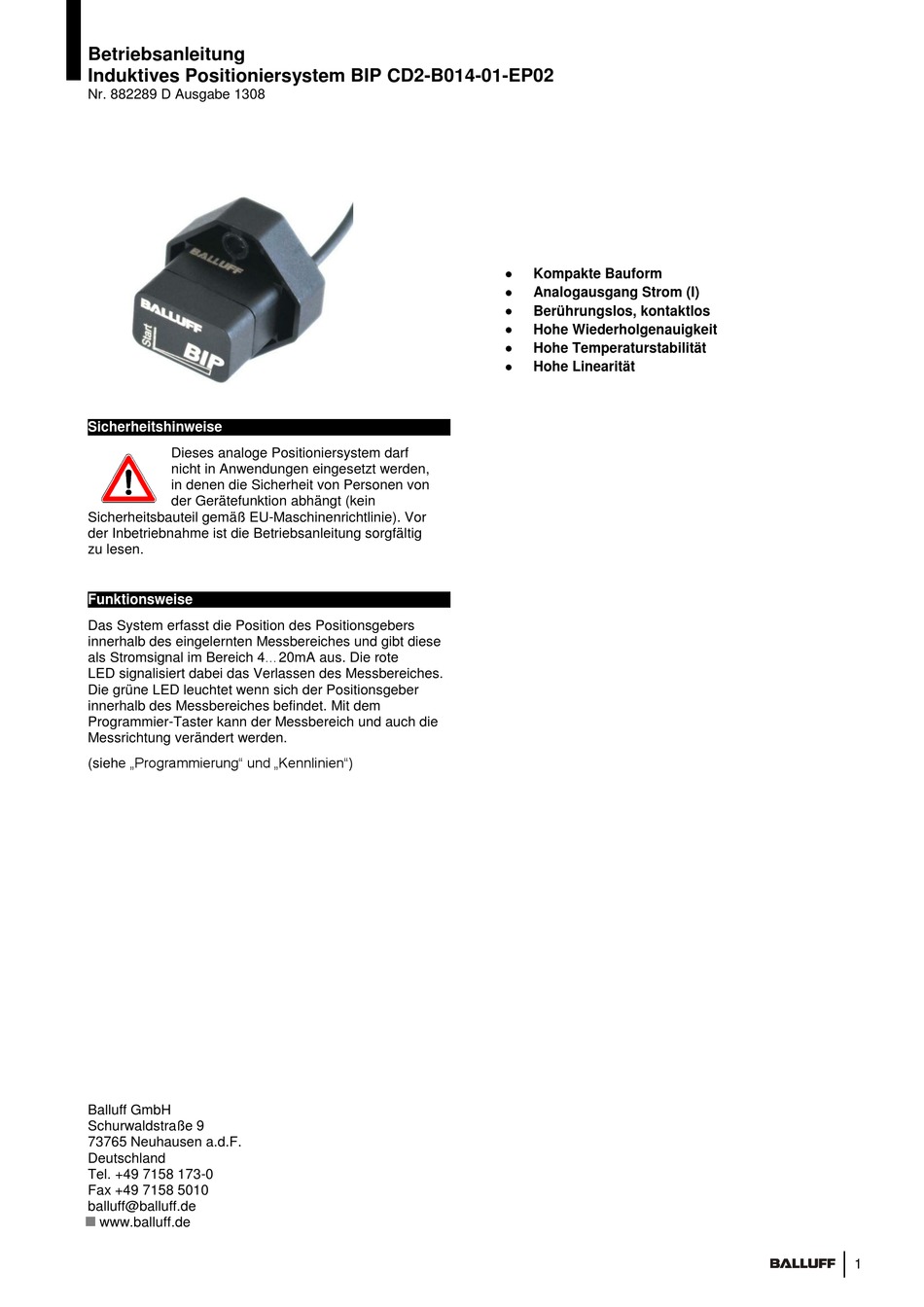

Betriebsanleitung
Induktives Positioniersystem BIP CD2-B014-01-EP02
Nr. 882289 D Ausgabe 1308
Sicherheitshinweise
Dieses analoge Positioniersystem darf
nicht in Anwendungen eingesetzt werden,
in denen die Sicherheit von Personen von
der Gerätefunktion abhängt (kein
Sicherheitsbauteil gemäß EU-Maschinenrichtlinie). Vor
der Inbetriebnahme ist die Betriebsanleitung sorgfältig
zu lesen.
Funktionsweise
Das System erfasst die Position des Positionsgebers
innerhalb des eingelernten Messbereiches und gibt diese
als Stromsignal im Bereich 4...20mA aus. Die rote
LED signalisiert dabei das Verlassen des Messbereiches.
Die grüne LED leuchtet wenn sich der Positionsgeber
innerhalb des Messbereiches befindet. Mit dem
Programmier-Taster kann der Messbereich und auch die
Messrichtung verändert werden.
(siehe „Programmierung" und „Kennlinien")
Balluff GmbH
Schurwaldstraße 9
73765 Neuhausen a.d.F.
Deutschland
Tel. +49 7158 173-0
Fax +49 7158 5010
balluff@balluff.de
www.balluff.de
Kompakte Bauform
Analogausgang Strom (I)
Berührungslos, kontaktlos
Hohe Wiederholgenauigkeit
Hohe Temperaturstabilität
Hohe Linearität
