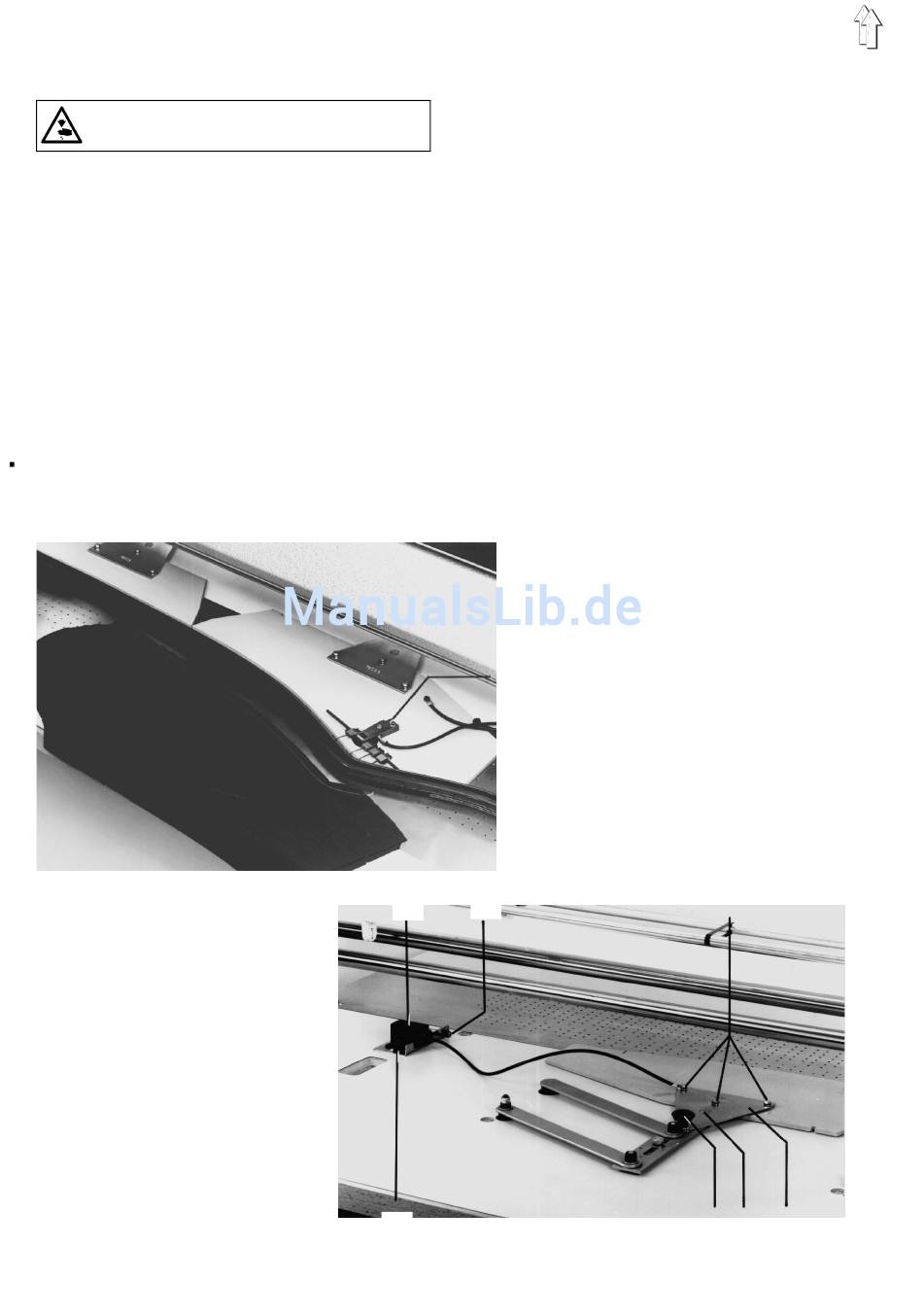

2.2 Anbringen des Stoffanschlages bei Primärnähten
Hauptschalter ausschalten!
- Verletzungsgefahr -
–
In der rechten Position des Transportwagens
müssen die Konturen des Stoffanschlages und
der Nähgutführungsschiene übereinstimmen.
–
Den Sterngriff 7 einige Umdrehungen zurück-
schrauben.
–
Das Halteblech 5 so unter den Sterngriff 7
schieben, daß sein Ausschnitt genau auf dem
Bundbolzen aufsitzt und die Bohrung über den
Aufnahmezapfen 6 greift.
2.3 Einstellen des Nahtabstandes bei Primärnähten
Der gleichmäßige Abstand zwischen Nähgutfüh-
rungsschiene und Stoffanschlag, d.h., der vorgese-
hene Nahtabstand ist nach Lösen der Schrauben 4
einzustellen.
6
–
Den Sterngriff 7 fest anziehen.
–
Bei Ausstattung mit Stoffhalter 1 auf dem
Stoffanschlag ist dessen Druckluftschlauch in
die Druckluftsteckdose 3 einzustecken.
–
Der Kodierstecker 2 ist in jedem Fall in die
Steckdose 8 einzustecken.
Er enthält die Kodierung für die zulässige Rück-
laufgeschwindigkeit der Schiene.
1
3
2
8
4
7 6
5
