Installation
Anschließen an das Strom netz
Als Netzanschlussleitung sind für das Gerät folgende Leitungstypen geeignet:
H05 RR-F , Min 1.1m 3x 2.5mm 2
Während dieser Arbeit muss das Gerät vom Netz getrennt sein! Die Abdeckung unten rechts an
der Rückwand durch Lösen der 2 Klemmschrauben entfernen und die beiden Schrauben der
Zugentlastungsschelle rechts neben dem Klemmblock lösen. Die auszutauschende Netzan-
schlussleitung herrausziehen. Die Außenummantelung der neuen Leitung auf entsprechende
Länge absetzen. An einzelnen Adern die Isolation etwa 12 mm weit entfernen und Aderend-
hülsen aufpressen. Die neue Leitung durch die dafür vorgesehene Öffnung in der Rückwand
und durch die Zugentlastungsschelle einführen. Die Außenummantelung der Leitung soll in der
Zugentlastungsschelle auf der Seite zum Klemmblock hin mindestens 1 bis 2 mm überstehen.
Dann die beiden Schrauben der Schelle festziehen.
Die Wirksamkeit der Zugentlastung durch Ziehen an der Leitung in angemessener Intensität
prüfen. Die Adern an die einzelnen Klemmen folgenderweise anschließen:
Klemme L
–
braune Ader / Phase
Klemme
-
grün/gelbe Ader / Erdung
Klemme N
-
blaue Ader / Null
Die Klemmschrauben fest anziehen und durch vorsichtiges Ziehen an den einzelnen Drähten
prüfen, ob die Ader von der Klemme sicher erfasst wurde. Abdeckung wieder mit den beiden
Schrauben montieren. Wenn der Ofen an die Stromversorgung durch einen Stecker verbunden
ist, muss dieser nach dem Einbau zugänglich bleiben. Wir übernehmen keine Haftung im Falle
eines Unfalls durch nicht vorhandene oder magelhafte Erdung.
Sicherheitshinweis:
Nach Austausch der Netzanschlussleitung Sicherheitsprüfung nach VDE 0701 durchführen!

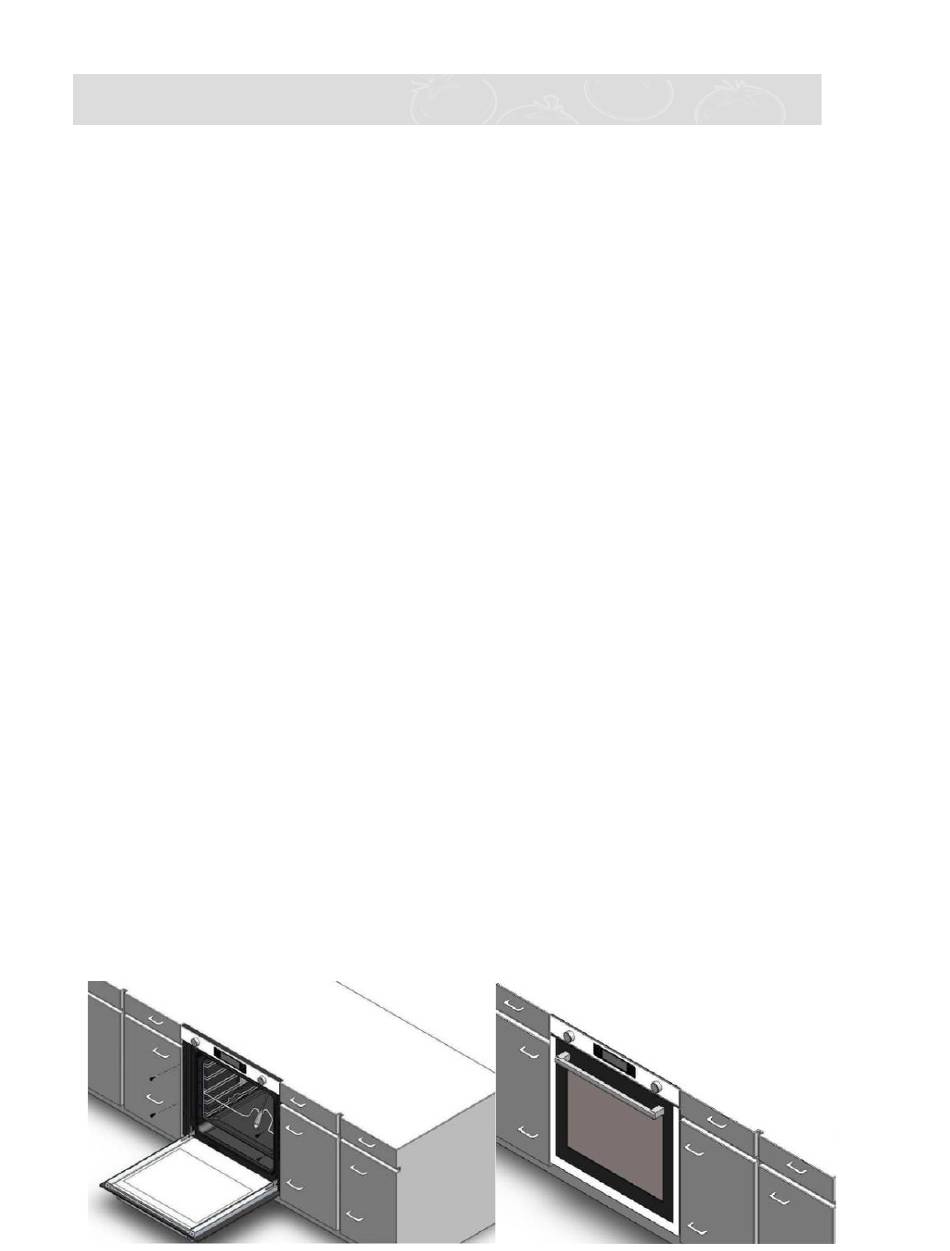

S ich ern S ie d en O fen m it S ch rau b en auf b eiden S eiten.
