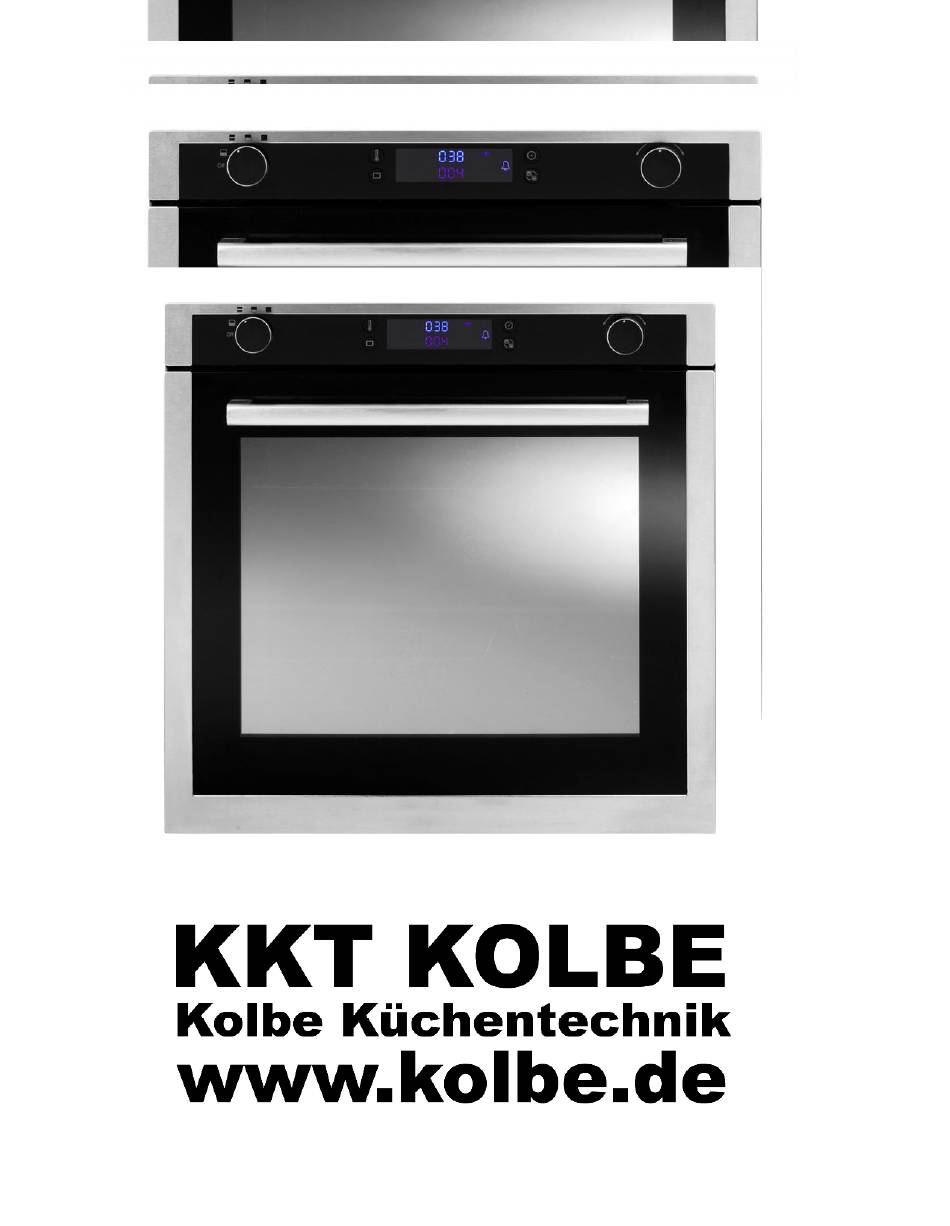

- Seite 1 Bedienungs- und Installationsanleitung Multifunktionsbackofen EB 8250 ED...
- Seite 2 Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein KKT KOLBE Produkt entschieden haben! KKT KOLBE Produkte bieten Ihnen ausgereifte und zuverlässige Technik, Funktionalität und ansprechendes Design. Sollten Sie trotz unserer sorgfältigen Qualitätskontrolle ein- mal etwas zu beanstanden haben, so...
-
Seite 3: Sicherheitshinweise
Bedienungsanleitung Diese Bedienungsanleitung enthält wichtige Informationen für Sicherheit und Wartung Ihres Gerätes. Bitte nehmen Sie sich die Zeit und lesen die Bedienungsanleitung bevor Sie Ihren Ofen benutzen.. Sicherheitshinweise Die Installation dieses Gerätes darf nur von einem Elektrofachmann durchgeführt werden. Unter Beachtung der Sicherheitsempfehlung ist der Installateur verantwortlich für den Anschluss des Gerätes an das Stromnetz. - Seite 4 Tiefkühlkost wie Pizza sollte auf dem Grill gegart werden. Wenn das Backblech benutzt wird, kann es sich bei großen Temperaturunterschieden verformen. Gießen Sie nie Wasser in einen heißen Backofen! Verbrühungsgefahr durch entstehenden Wasserdampf! Es können Schäden entstehen. Während der Backofen in Betrieb ist, sollte die Ofentür geschlossen bleiben.
-
Seite 5: Installation In Einen Unterbau-Schrank
Installation Das Gerät darf nur von einem Fachmann angeschlossen werden. Der Ofen muss gemäß der Anleitung installiert werden. Entfernen Sie den Schutzstreifen von der Tür. Entfernen Sie nach der Installation die Schutzstreifen von den Innenflächen des Ofens. Sicherheitshinweis für den Installateur ... -
Seite 6: Anschließen An Das Stromnetz
Installation Anschließen an das Strom netz Als Netzanschlussleitung sind für das Gerät folgende Leitungstypen geeignet: H05 RR-F , Min 1.1m 3x 2.5mm 2 Während dieser Arbeit muss das Gerät vom Netz getrennt sein! Die Abdeckung unten rechts an der Rückwand durch Lösen der 2 Klemmschrauben entfernen und die beiden Schrauben der Zugentlastungsschelle rechts neben dem Klemmblock lösen. -
Seite 7: Die Installation In Einen Hochschrank
Die Installation in einen Hochschrank 1. Beachten Sie die Mindestabstand Anforderungen. 2. Der Ofen sollte im richtigen Winkel in den Schrank geschoben werden. Phase Erde Null Anschluss an das Stromnetz (H05RR-F,Min 1.1m 3x 2.5mm 2 ) -
Seite 8: Teile Und Funktionen
Teile und Funktionen O fen Bedienteil Kühlluftschlitze Obere Heizelemente Oberes Heissluftgebläse mit Heizring Drehspieß Ebene 4 Trennplatte Ebene 3 Einschub für Trennplatte Katalytische Ebene 2 Rückwand Ebene 1 Unterhitze Vollglas Innentür Unteres Heissluftgebläse mit Heizring Türschalter Steckdose Kerntemperaturfühler Katalytisches Seitenteil Backofenbeleuchtung Auflageschienen... - Seite 9 Backofenbeleuchtung Fixierung für die Halterung der Schienen Befestigungslöcher Die Ebenen sind von unten nach oben nummeriert. Ebene 4 und 5 sind für die Verwendung der Grill Funktion. Teile und Funktionen B edie nteil Abb. 1 O ff 1. Drehknopf Auswahl 2.
- Seite 10 B es on derheiten Dieser Ofen ist mit einer Trennplatte ausgestattet. Die Trennplatte wird muss komplett in die Ebene 3 eingeschoben werden und kann für den Ober-Modus, Unter-Modus oder Twin-Modus benutzt werden. An der Rückwand des Garraumes befindet sich ein Schalter. Wenn Sie nach dem Einlegen der Platte 2 x ein Signal hören, bedeutet es, dass Sie die Trennplatten- Funktion benutzen können.
-
Seite 11: Weitere Teile Und Funktionen
Weitere Teile und Funktionen Zu be hör Ihr Ofen ist m it folgendem Zubehör ausgestattet. . Grill Gitter, für Geschirr, Kuchenformen, Braten usw. Braten-Gitter, zum Braten. Blech, für Kuchen und Gebäck. tiefe Pfanne Fleischsaft oder Bratenfett. Drehspieß kann nur in diesen beiden Modes benutzt werden: Besteht aus einem Spieß, 2 Zinken, einem abnehmbaren Griff und eine Wiege. -
Seite 12: Sicherheitsabschaltung
Wenn Sie die tiefe Pfanne oder das Backblech für die Zubereitung von Nahrungsmitteln verwenden, stellen Sie sicher, dass sie richtig in die seitlichen Schienen eingelegt sind. Ansonsten kann es zu Schäden der Oberfläche führen. Wenn Blech und Pfanne in die Ebene 1 eingeschoben sind, sollten sie einen Abstand von 2cm zum Boden haben. -
Seite 13: Vor Dem Start
Kühlgebläse Während des Betriebs ist es normal wenn heiße Luft aus der Vorderseite des Ofens entweicht. Der Lüfter arbeitet auch noch nach Abschalten des Ofens. Er schaltet sich bei einer Temperatur von 110 Grad oder nach 22 Minuten ab. Vor dem Start Einstellen der Uhr Wenn Sie den Ofen das erste Mal einschalten wird das Display kurz aufleuchten, sich auf 0:00 stellen und blinken. -
Seite 14: Funktionen
Setzen Sie das Zubehör wieder ein und schalten Sie den Ofen für eine Stunde auf 200 Grad ein. Die Reinigung kann einen eigenartigen Geruch auslösen. Stellen Sie sicher, dass während der Reinigung Ihre Küche gut belüftet ist. Funktionen Der Ofen hat folgende Funktionen „bei eingesetzter Trennplatte“!! Twin Funktion In den Ofen Modellen wo die Twin Funktion vorhanden ist, kann man bei Verwendung der Trennplatte 2 Gerichte mit 2 verschiedenen Modi zur gleichen Zeit garen. - Seite 15 Der Ofen hat folgende Funktionen „ohne Trennplatte“!! Single-Modus Empfohlene Temperatur: 190 °C Die herkömmliche Funktion ist ideal zum Backen und Braten von Lebensmitteln. Sowohl die oberen als auch die unteren Heizelemente arbeiten um für die Ofentemperatur zu sorgen. Bitte heizen Sie den Ofen vor.
-
Seite 16: Temperatureinstellungen Mit Kerntemperaturfühler
8. Temperatureinstellungen mit Kerntemperaturfühler Fleisch Kerntemperatur Ofentemperatur Rind Ohne Knochen, engl. Lendenfilet Medium durch Rind Lendenstück engl. Medium Schinken Ohne Knochen Koteletts 4 Koteletts 6 Koteletts Schinken konserviert, Hinterteil, Hachse (voll gekocht) Lamm Ohne Knochen Medium Meeres- Ganzer Fisch früchte Hummer Schwanz Geflügel ganzes Huhn... -
Seite 17: Benutzung Des Ofens
Benutzung des Ofens E in stellen d es “T eiler (T ren n p latte) M o d u s” Für Ober, Twin und Unter - Modus, drehen Sie den Drehknopf (1) in die jeweilige Position. Für den Single Modus drehen Sie den Drehknopf zurück auf die Position “Off”. Für weitere Details siehe Tabelle unten. - Seite 18 Oben-Modus Die Trennplatte muss eingefügt sein. Heissluft Oberhitze + Heissluft Großer Grill Unten-Modus Die Trennplatte muss eingefügt sein. Heissluft Unterhitze + Heissluft Twin Modus Der Ober und Unter – Modusbetrieb zur selben Zeit. Wenn eines der Gerichte im Twin Modus fertig zubereitet ist und Sie die Garzeit oder die Temperatur des anderen Teiles ändern wollen, drehen Sie den Drehknopf (1) um den Modus auszuwählen den Sie für den weiteren Betrieb benötigen.
-
Seite 19: Single Modus
Der Ofen kombiniert 6 Gar-Modi, Sie können die Taste nach Ihrem Geschmack auswählen. Oberhitze + Heissluft Oberhitze + Heissluft Unterhitze + Heissluft Heissluft Großer Grill Großer Grill Unterhitze + Heissluft Heissluft Heissluft Heissluft Heissluft Unterhitze + Heissluft Single Modus Heissluft 1+2 Oberhitze + Heissluft 1+2... - Seite 20 Umluft - Oberhitze Umluft - Großflächengrill Umluft - Unterhitze Umluft Kleiner Grill Heissluft Auftauen E in stellen d er O fen T em p eratu r Im Single Modus Drehknop Auswahl (1) auf Single Modus stellen. Die Funktionstaste (2) drücken und gedrückt halten, nun mit Funktionsregler (7) die gewünschte Heizfunktion einstellen.
-
Seite 21: Im Twin Modus
Im Oben- bzw. Unten- Modus 1. Drehknopf Auswahl (1) auf Oben- bzw. Unten-Modus stellen. 2. Funktionstaste (2) drücken und gedrückt halten, nun mit Funktionsregler (7) die gewünschte Heinzfunktion einstellen. 3. Temperaturtaste (3) drücken und halten, nun mit Funktionsregler (7) die gewünschte Temperatur einstellen. -
Seite 22: Ausschalten Des Backofens
Ausschalten des Backofens Um den Ofen auszuschalten, drehen Sie den Drehknopf (1) auf Position „Off“. Endzeit Sie können die Endzeit während des Garens einstellen. Im Single und Unten Modus 1. Drücken Sie die Zeittaste ( 5). 2. Drehen Sie den Funktionsregler (7) um die gewünschte Endzeit einzustellen (z.B. 12 Uhr). 3. - Seite 23 3. Der Ofen arbeitet nun mit der ausgewählten Endzeit automatisch nach Drücken der Zeittaste (5) oder indem Sie 3 Sekunden warten. Im Twin Modus 1. Drücken Sie die Zeittaste (5) (Ober Modus). 2. Drehen Sie den Funktionsregler (7) um die gewünschte Endzeit auszuwählen z.B. 12 Uhr. 3.
-
Seite 24: Einstellen Der Garzeit
Einstellen der Garzeit Sie können die Garzeit während des Garens einstellen. Im Single und Unten-Modus 1. Drücken Sie die Zeittaste (5). 2. Drehen Sie den Funktionsregler (7) um die gewünschte Garzeit einzustellen z.B. 45 Min. Der Ofen arbeitet mit der ausgewählten Garzeit automatisch nach Drücken der Zeittaste (5) oder indem Sie 3 Sekunden warten. -
Seite 25: Verzögerter Start
Im Twin Modus 1. Drücken Sie die Zeittaste (5). 2. Drehen Sie den Funktionsregler (7) um die gewünschte Garzeit einzustellen. 3. Drücken Sie die Wechseltaste Oben- und Unten Modus (6). 4. Drehen Sie den Funktionsregler (7) um die gewünschte Garzeit einzustellen. 5. -
Seite 26: Küchenuhr / Alarm Funktion
2. Drehen Sie den Funktionsregler (7) um die gewünschte Endzeit einzustellen. Zum Beispiel möchten Sie eine Garzeit von 1 Stunde und Sie soll um 12.30 Uhr enden. 3. Drücken Sie die Zeittaste (5). Der Ofen bleibt bis zum verzögerten Start-Zeitpunkt aus. Die Symbole der Garzeit und Endzeit werden dann abwechselnd im Display angezeigt. -
Seite 27: Kindersicherung
Kindersicherung 1 Drücken Sie gleichzeitig die Zeittaste (5) und die 2 Zum Entsperren drücken Sie Wechseltaste Oben-Modus Unten-Modus (6) gleichzeitig die Zeittaste (5) und halten diese 1 Sekunde. und die Wechseltaste Oben-Modus wird im Display angezeigt. Unten-Modus (6) für 3 Sekunden. Die Sperre funktioniert natürlich auch wenn der Ofen in Betrieb ist. -
Seite 28: Reinigung Und Pflege
Reinigung und Pflege Ofen Außenbereich ● Um den Außenbereich zu reinigen, verwenden Sie bitte ein weiches Tuch und ein mildes Reinigungsmittel. ● Trocknen Sie mit Küchenpapier oder einem trockenem Handtuch. ● Bitte verwenden Sie keine Scheuermittel, scharfen Reinigungsmittel oder scheuernde Gegenstände. -
Seite 29: B Ackrau M Tü R Au Sb Au En
B ackrau m tü r au sb au en 1. Klappen Sie die Clips an beiden Scharnieren. 2. Fassen Sie die Seiten des Ofens mit beiden Händen an. 3. Drehen Sie die Tür um ca. 70 Grad, bis sich die Scharniere vollständig aus den Löchern nehmen lassen. - Seite 30 Glasbackofentür Die Backofentür ist mit 3 Glasscheiben aneinander gelegt ausgestattet. Die innere und mittlere Platte können zur Reinigung abgenommen werden. ACHTUNG ● Immer wenn die Tür aus dem Ofen ausgebaut ist, sollten die Clips aufgeklappt sein. ● Verwenden Sie keine scharfen Scheuermittel oder Metallschaber zum Reinigen der Backofentür, da Kratzer entstehen oder das Glas zerbrechen könnte.
- Seite 31 2. Lösen Sie die beiden Schrauben des Griffs. 3. Lösen Sie die Schraube der Halterung und die Schraube 4. Lösen Sie die Schraube (screw 3#) 5. Heben Sie die Tür und das Scharnier nach anbringen der Glashalterung oben.
-
Seite 32: Garantie & Service
1 . Die Halter müssen wie auf dem Bild oben beschrieben fixiert werden. 2 .Reinigen Sie die Blätter mit warmen Wasser oder Spülmittel und polieren Sie mit einem sauberen weichen Tuch. Reinigung und Pflege Montage der Tür Montieren Sie die Tür, indem Sie das oben beschriebene Verfahren rückwärts anwenden. Leuchtmittel im Backraum wechseln Gefahr durch Stromschlag! Bevor Sie die Glühbirne auswechseln, beachten Sie die folgenden Schritte:... - Seite 33 Eine Haussicherung kann durchgebrannt sein oder ein Leistungsschalter kann sich ausgelöst haben. Ersetzen Sie die Sicherung oder setzen Sie den Schalter zurück. Wenn sich Ihr Problem öfter wiederholt, sollten Sie einen Elektriker rufen. Was soll ich tun, wenn sich der Backofen trotz eingestellter Temperatur nicht erwärmt? Interne elektrische Probleme können die Ursache sein.
-
Seite 34: Kkt Kolbe Gewährleistung
K undendienst beseitigt. Em aille und Lackschäden werden nur dann von dieser W erksgarantie erfasst, wenn sie innerhalb von 1 W oche nach Übergabe des KKT KOLBE Gerätes unserem Kundendienst angezeigt werden. Transportschäden (diese m üssen entsprechend den Bedingungen des Transporteurs gegen den Transpor- teur geltend gem acht werden) 3. -
Seite 35: Technische Daten Und Abmessungen
Technische Daten und Abmessungen Netzspannung 220-240V ~50/60Hz or 50Hz Volumen 67 L = groß Leistungsaufnahme 3,060-3,700 W Gewicht 42.7kg Netto 46.2 kg Mit Verpackung Grö Maße (B x H x T) Outside 594.5 x 594.5 x 566mm Front 558 x 587 x 570 mm Einschubmaß...
