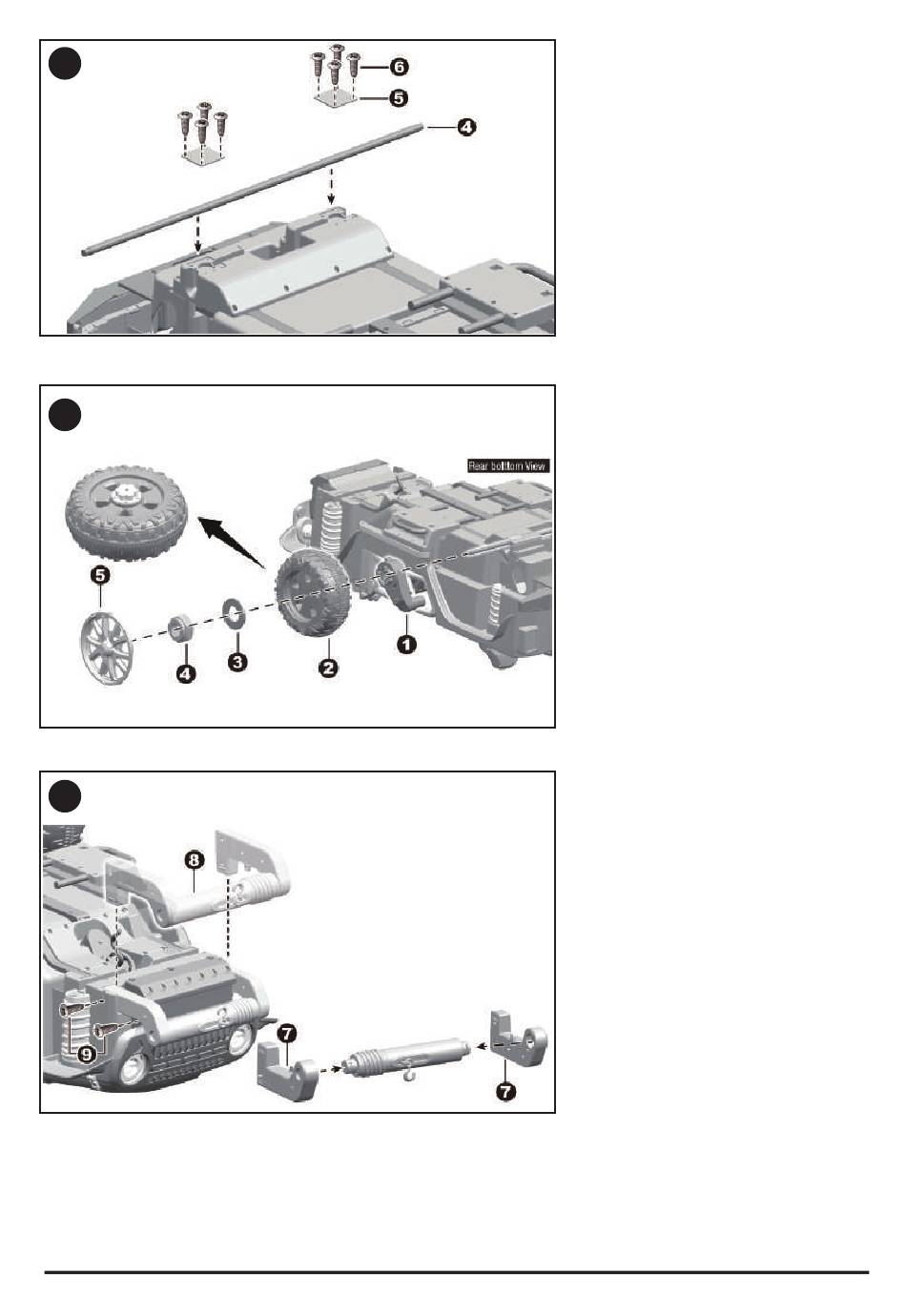

INSTALACJA TYLNEJ OSI
Zamontuj tylną oś jak pokazano na
rysunku. Zabezpiecz oś przykręca-
jąc nakładki 4 śubami Ø4x16. Użyj
do tego śrubokręta. Z drugą
nakładką postępuj tak samo.
INSTALACJA TYLNEGO KOŁA
Jak pokazano na rysunku, nałóż na
tylną oś silnik, koło, podkładkę i
nakrętkę w odpowiedniej
kolejności. Zwóć uwagę na prawy i
lewy silnik. Następnie pociągnij
koło, aby upewnić się, że instalacja
jest poprawna. Zamontuj kołpak.
Po drugiej stronie postępuj jak
powyżej. Sprawdź czy koło kręci
się swobodnie. Jeśli odstęp między
gwintem a felgą jest zbyt duży,
należy dodać dwie lub trzy
podkładki. Natomiast jeśli koło jest
zbyt mocno dociśnięte, może to
spowodować uszkodzenie silnika.
INSTALACJA PRZEDNIEGO
ZDERZAKA
Jak pokazano na rysunku, założ
wsporniki na przedni zderzak po
obu stronach. Umieść zderzak w
przedniej części pojazdu. Przykręć
zderzak za pomocą czterech
śrubek Ø4x12 (2 po jednej
stronie).
