Zubehör
4.9 Verriegelung
4.9.3 Bowdenzugverriegelung von drei Leistungsschaltern untereinander (einer
von dreien) mit Bowdenzug
Beispiel
Beschreibung
Wenn bei parallelen Leistungsschaltern (z. B. Redundanz) ein Leistungsschalter eingeschaltet
ist, können die beiden anderen nicht eingeschaltet werden.
Benötigtes Material
Für jeden Leistungsschalter wird ein Verriegelungsbaustein mit einem Bowdenzug sowie ein
weiterer Bowdenzug benötigt, d. h. es müssen drei mechanische Verriegelungen und drei
Bowdenzüge bestellt werden.
Anschlüsse der Bowdenzüge
1. Bowdenzug:
2. Bowdenzug:
3. Bowdenzug:
4. Bowdenzug:
5. Bowdenzug:
6. Bowdenzug:
290

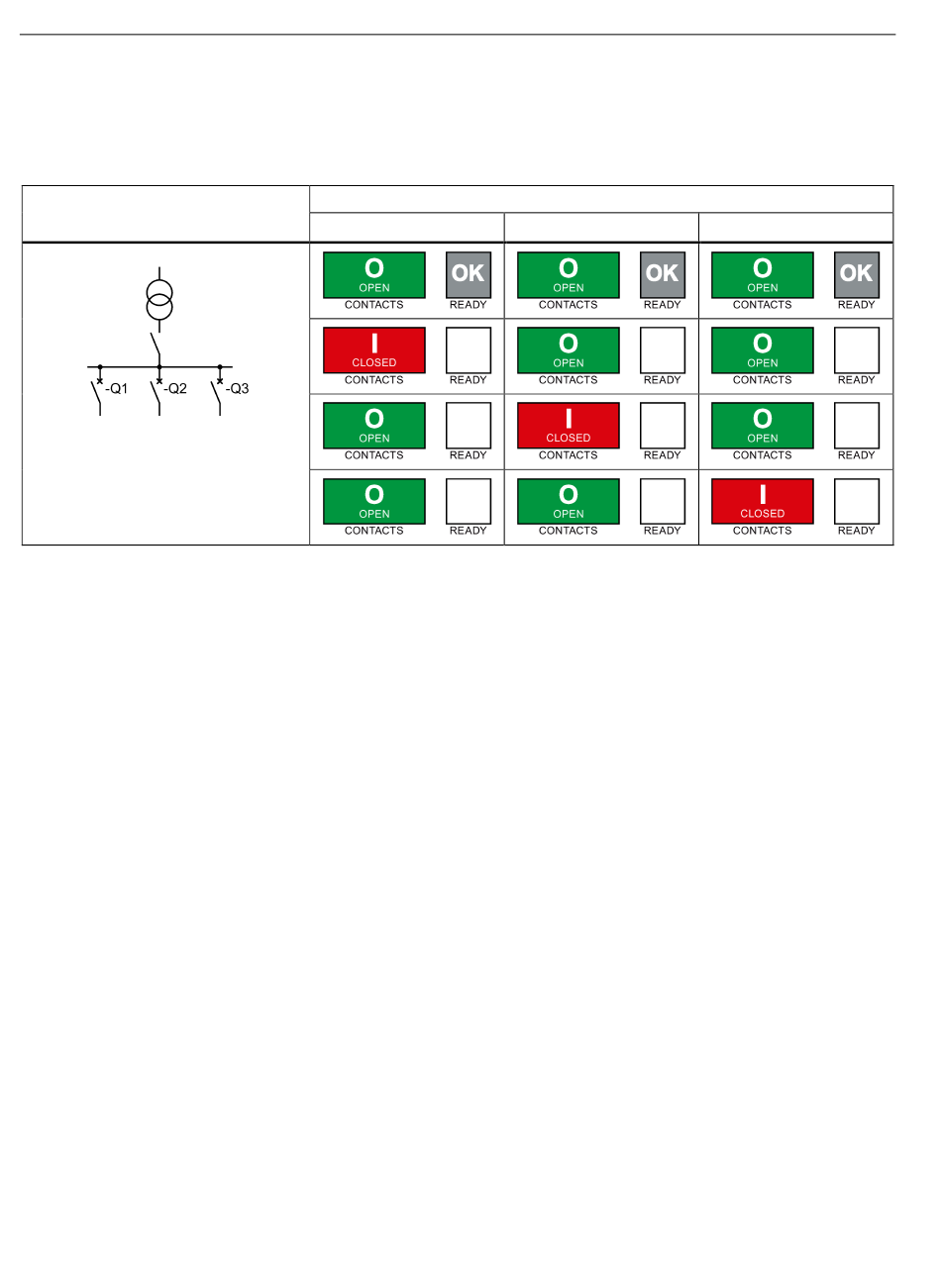

Mögliche Leistungsschalterzustände
Q1
Q1 A1 - Q2 E1
Q1 A2 - Q3 E1
Q2 A1 - Q1 E1
Q2 A2 - Q3 E2
Q3 A1 - Q1 E2
Q3 A2 - Q2 E2
Q2
Offener Leistungsschalter 3WA
Gerätehandbuch, 08/2021, 92310000001-04
Q3
