Zubehör
4.4 Zubehör Hilfs- und Meldeschalter
4.4.6 Positionsmeldeschaltermodul für Einschubrahmen
4.4.6.1

Beschreibung

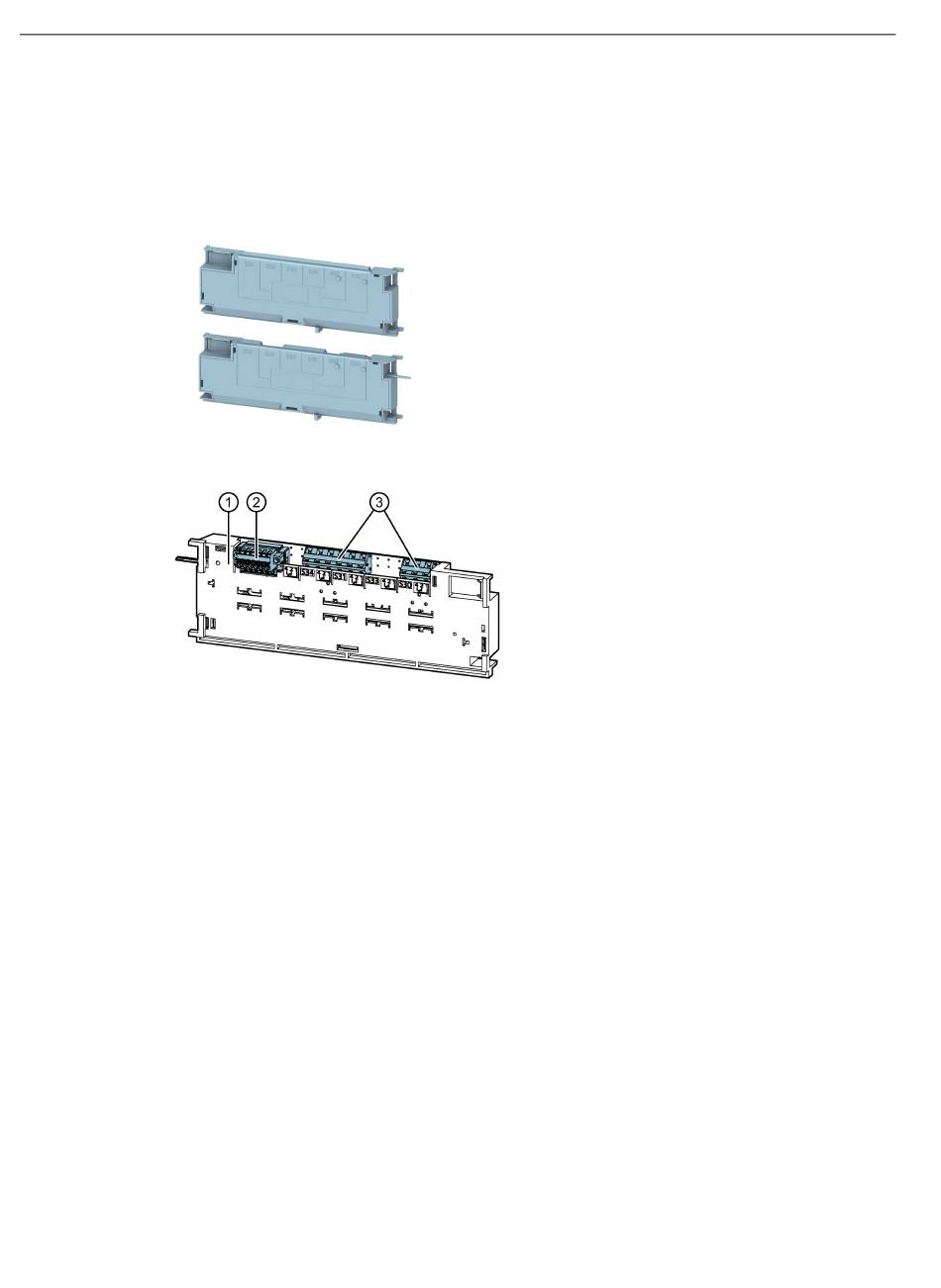

(1)
(2)
(3)
Die Positionsmeldeschaltermodule PSS/PSS-COM für Einschubrahmen werden in der
Einschubtechnik eingesetzt. Sie melden die aktuelle Position des Leistungsschalters im
Einschubrahmen:
• CONNECT (Betriebsstellung)
• TEST (Teststellung: Hauptanschlüsse isoliert, Hilfskontakte verbunden)
• DISCONNECT (Trennstellung: Hauptanschlüsse isoliert, Hilfskontakte getrennt)
Es sind zwei Positionsmeldeschaltermodule verfügbar. Das Modul PSS-COM ist optional für
das Kommunikationsmodul, um die Meldungen "Trennstellung" und "Kein Leistungsschalter
im Einschubrahmen vorhanden" über die Kommunikationsverbindung bereitzustellen.
• Modul mit folgenden Meldeschaltern (PSS):
– 3 x Betriebsstellung S33, S34, S35
– 2 x Teststellung S31, S32
– 1 x Trennstellung S30
204
Positionsmeldeschaltermodul PSS-COM
Meldeschalter für Anschluss an Kommunikationsmodul A
Meldeschalter für konventionellen Anschluss
Offener Leistungsschalter 3WA
