Beschreibung
2.2 Leistungsschalter und Leistungstrennschalter

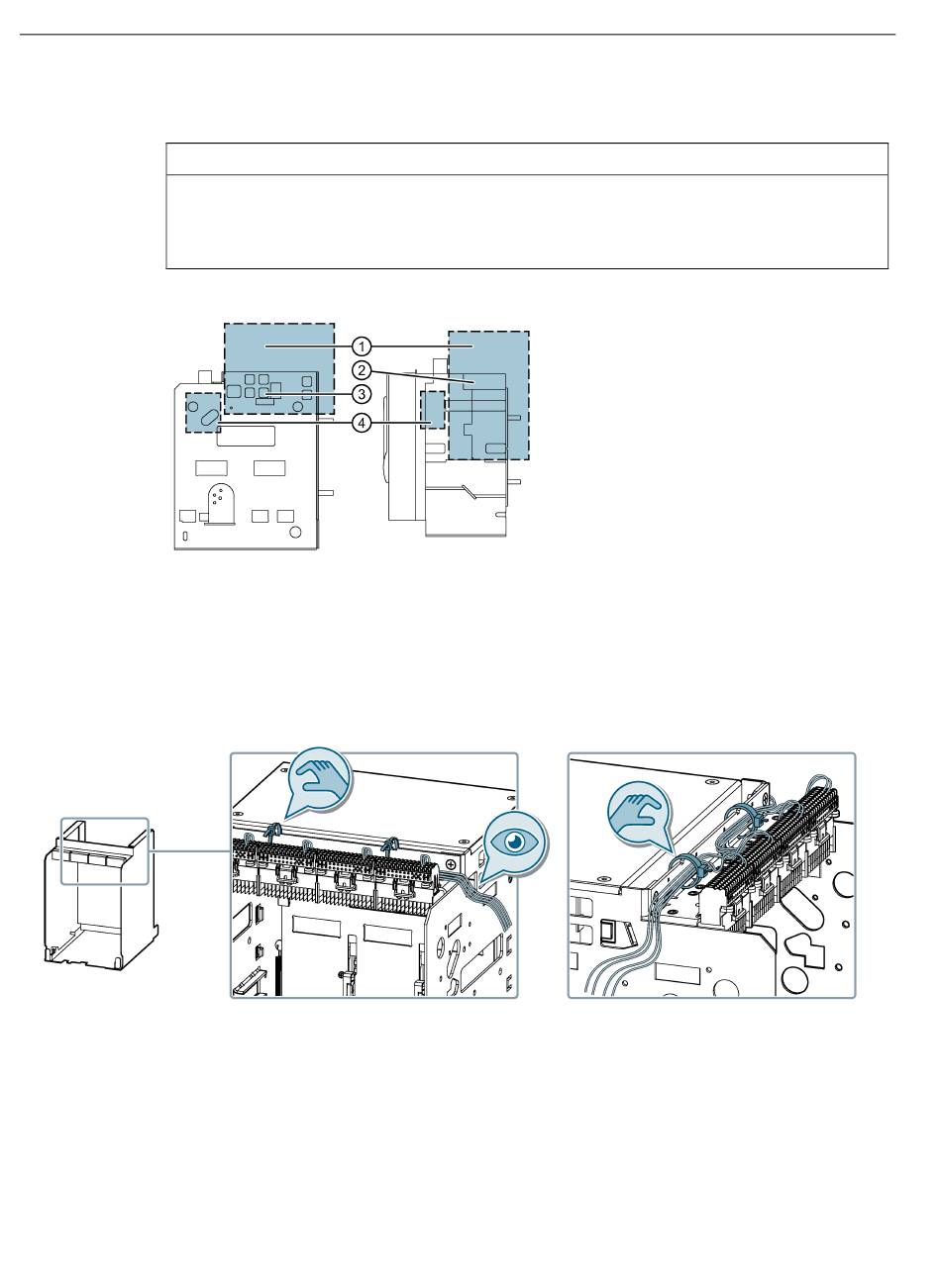

Kabelverlegung

ACHTUNG
Beschädigung von Leitungen
Leitungen in unzulässigen Bereichen können beschädigt werden.
Verlegen Sie Leitungen nur außerhalb der nachfolgend gezeigten Bereiche.
(1)
(2)
(3)
(4)
34
Ausblasraum
Wenn Lichtbogenkammerabdeckungen vorhanden sind, dürfen die Hilfsleiter nicht auf diesen
Abdeckungen verlegt werden.
Tragegriff
Ausblasöffnungen
Verriegelungen
Offener Leistungsschalter 3WA
Gerätehandbuch, 08/2021, 92310000001-04
