Beschreibung
2.3 Schutzsystem
2.3.5.7

Erdschlussschutz GF

Der Erdschlussschutz erfasst Fehlerströme zwischen den Leitern und geerdeten Teilen der
Energieverteilungsanlage. Der Erdschlussschutz spricht an, wenn der Effektivwert des
Erdschlussstroms den eingestellten Auslösestrom I
Verzögerung t
Der Erdschlussschutz kann stromunabhängig und stromabhängig ausgeführt werden.
Die elektronische Auslöseeinheit ETU600 mit dem Funktionsmodul LSIG GFx besitzt eine
stromunabhängige oder stromabhängige Kennlinie mit folgenden Charakteristiken für den
Erdschlussschutz:
• I
• I
• I
Bei einer stromunabhängigen Kennlinie löst der Leistungsschalter beim Überschreiten des
Auslösestroms nach der eingestellten Verzögerung t
Kennlinie löst der Leistungsschalter entsprechend der invertierten Zeitkennlinie aus.
Mit der Schutzfunktion können auch intermittierende Erdschlüsse erfasst werden. Dabei
werden die unterbrochen auftretenden Fehlerströme über einen Zeitraum von 5 s summiert.
Der Leistungsschalter löst aus, wenn die summierte Zeitdauer der nur kurzzeitig auftretenden
Fehlerströme die eingestellte Verzögerung t
Die intermittierende Erfassung ist abschaltbar.

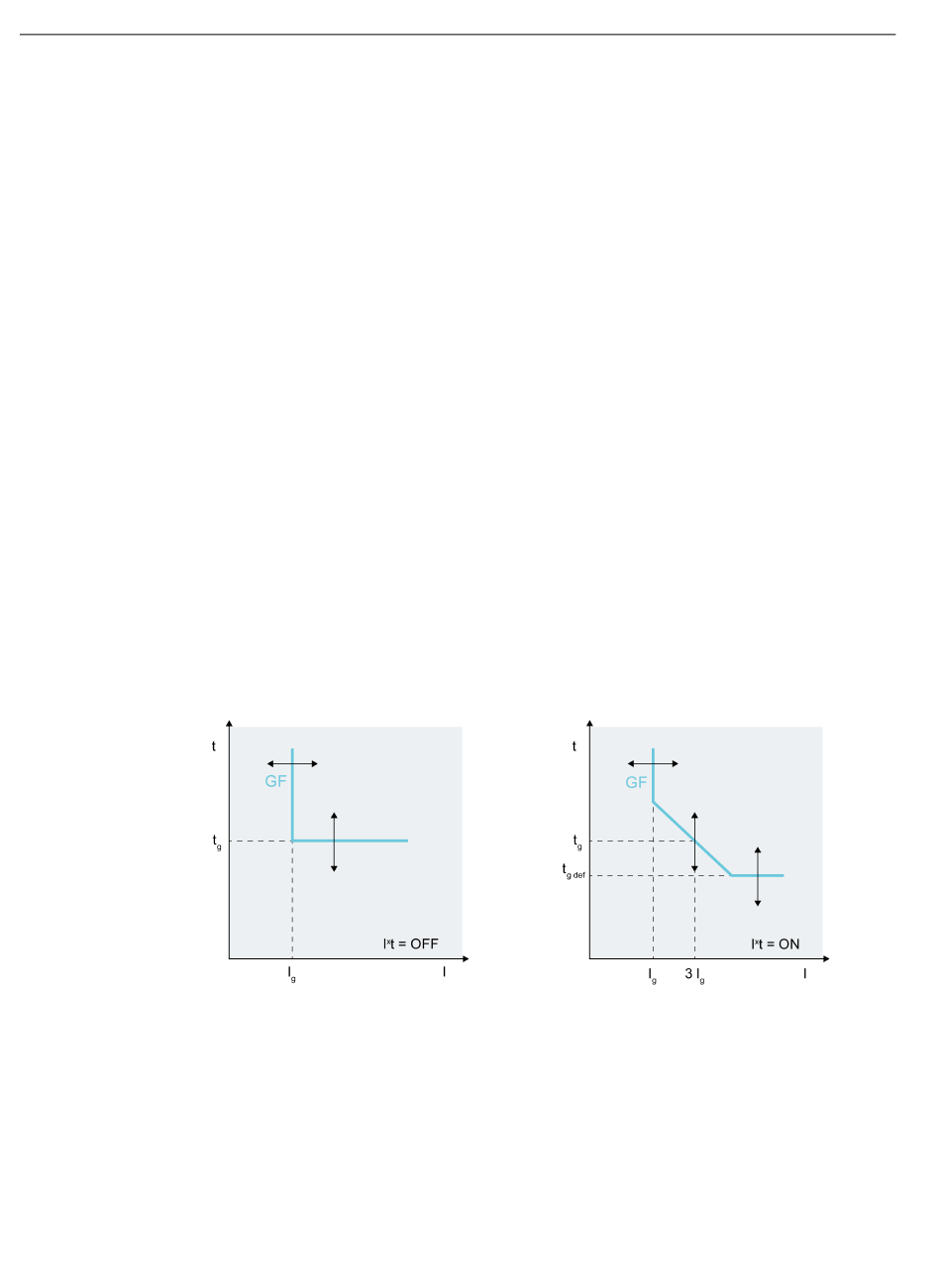

Kennlinie
56
überschreitet.
g
t
2
t
4
t
6
für die Dauer der eingestellten
g
aus. Bei einer stromabhängigen
g
überschreitet.
g
Gerätehandbuch, 08/2021, 92310000001-04
Offener Leistungsschalter 3WA
