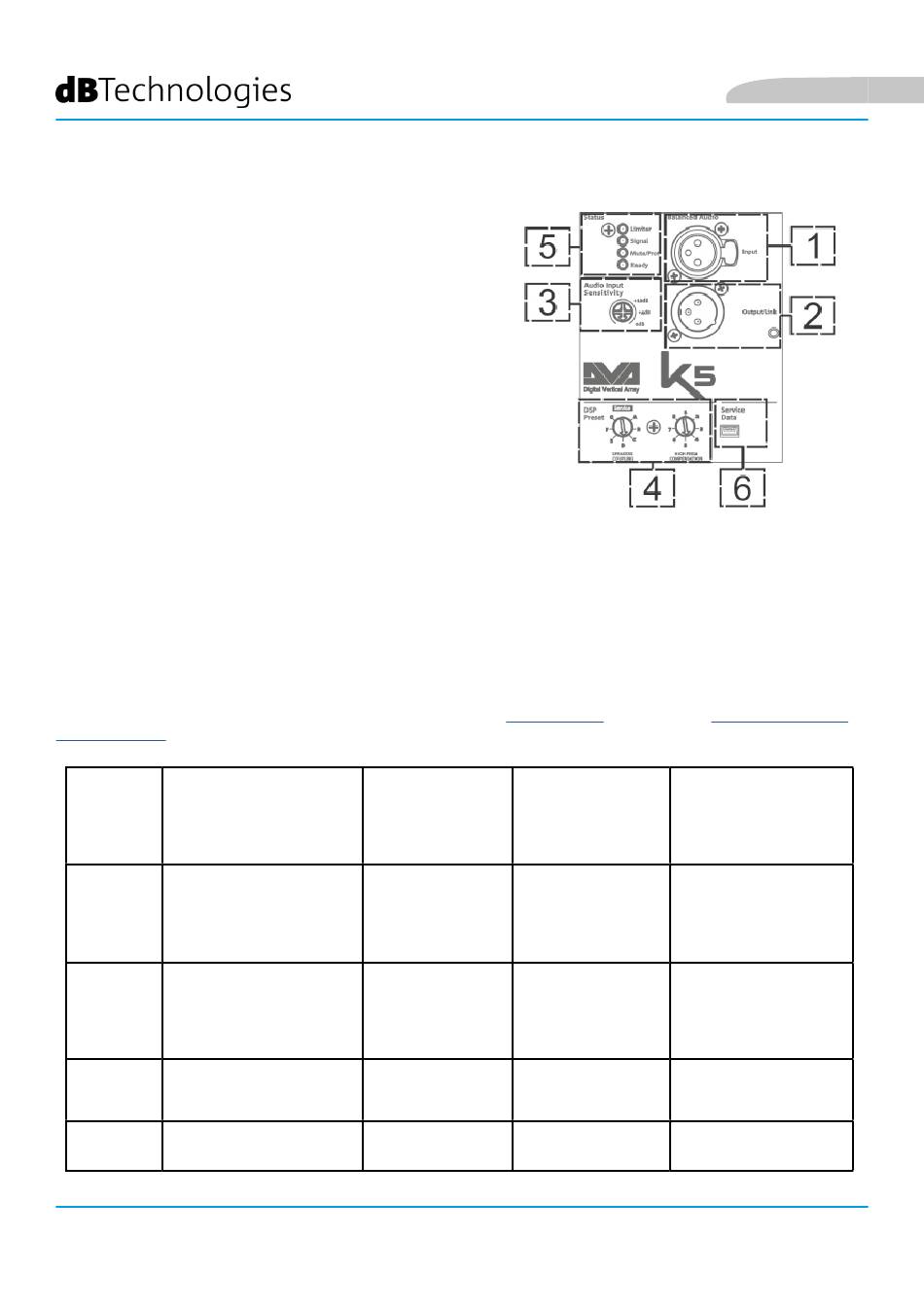

SEZIONE DI INGRESSO, USCITA E CONTROLLO

1. BALANCED AUDIO INPUT
Ingresso audio per cavo con connettore XLR
bilanciato.
2. LINK AUDIO OUTPUT/LINK
Uscita audio XLR bilanciata, che permette di inviare il
segnale ad un altro diffusore amplificato.
3. AUDIO INPUT SENSITIVITY
Permette di variare la sensibilità di ingresso (non ha
effetto su un eventuale rilancio audio). Porre a 0 dB
prima del montaggio e relativo sollevamento del line-
array.
4. ROTARY DI CONTROLLO DEL DSP PER IL SETTAGGIO IN LINE-ARRAY
Il rotary "SPEAKER COUPLING" e il rotary "HIGH FREQUENCY
COMPENSATION" permettono di ottimizzare il comportamento
acustico dei moduli K5 configurati in line-array. Confrontare anche il
paragrafo "CONFIGURAZIONE E OTTIMIZZAZIONE IN LINE-ARRAY".
5. LED DI SEGNALAZIONE (Limiter, Signal, Mute/Prot, Ready)
Durante il funzionamento normale dello speaker con segnale audio in ingresso, il LED Ready è acceso fisso, il LED
Signal lampeggia indicando la presenza di segnale. Per ulteriori informazioni il funzionamento è schematizzato
nella figura sottostante.
6. PORTA USB "SERVICE DATA"
Tramite la porta mini-USB di tipo B è possibile aggiornare, il firmware del prodotto. Per ulteriori informazioni
consultare il sito http://www.dbtechnologies.com alla sezione "DOWNLOADS" ed il capitolo
DEL FIRMWARE.
TIPO LED FASE DI ACCENSIONE
DELLO SPEAKER
LIMITER SPENTO
SPENTO
SIGNAL
MUTE/ ACCESO PER QUALCHE
PROT SECONDO
READY SPENTO
DVA K5
10
IN FUNZIONE WARNING
NORMALE GENERICO
SPENTO, SI LAMPEGGIO
ACCENDE SOLO MOMENTANEO
IN CASO DI
INTERVENTO
LAMPEGGIO SEGNALAZIONE
IN PRESENZA DI NORMALE DI
SEGNALE AUDIO IN
INGRESSO
SPENTO LAMPEGGIO
MOMENTANEO
ACCESO FISSO ACCESO FISSO
Tabella di segnalazione dei LED
