Hinweise zu Verbindungen mit J1939 Motornetzwerken

Zum Verhindern von Korrosion durch Feuchtigkeit müssen Sie ein Garmin GPSMAP J1939 Zubehörkabel
verwenden, wenn Sie den Kartenplotter mit dem J1939 Motornetzwerk verbinden. Bei Verwendung eines
anderen Kabels erlischt die Garantie.
Wenn auf dem Boot bereits ein Motornetzwerk vorhanden ist, sollte es an das Stromnetz angeschlossen sein.
Fügen Sie keine zusätzliche Stromversorgung hinzu.
Dieser Kartenplotter kann mit einem Motornetzwerk auf dem Boot verbunden werden, um Daten von
kompatiblen Geräten zu lesen, z. B. von bestimmten Motoren. Für das Motornetzwerk gilt ein Standard, und es
verwendet proprietäre Datensätze.
Sie sollten nur einen Kartenplotter mit einem Motornetzwerk verbinden. Wenn Sie mehrere Kartenplotter mit
einem Motornetzwerk verbinden, kann es zu unerwarteten Verhaltensweisen kommen.
Der Anschluss J1939 dient zum Verbinden des Geräts mit dem vorhandenen Motornetzwerk. Sie müssen das
Kabel in einem Abstand von maximal 6 m (20 Fuß) zum Backbone des Motornetzwerks verlegen.
Das Garmin GPSMAP J1939 Zubehörkabel muss mit einer Stromquelle verbunden und ordnungsgemäß
abgeschlossen sein. Weitere Informationen zum Herstellen einer Verbindung mit dem Motornetzwerk finden Sie
in der vom Hersteller bereitgestellten Dokumentation für den Motor.

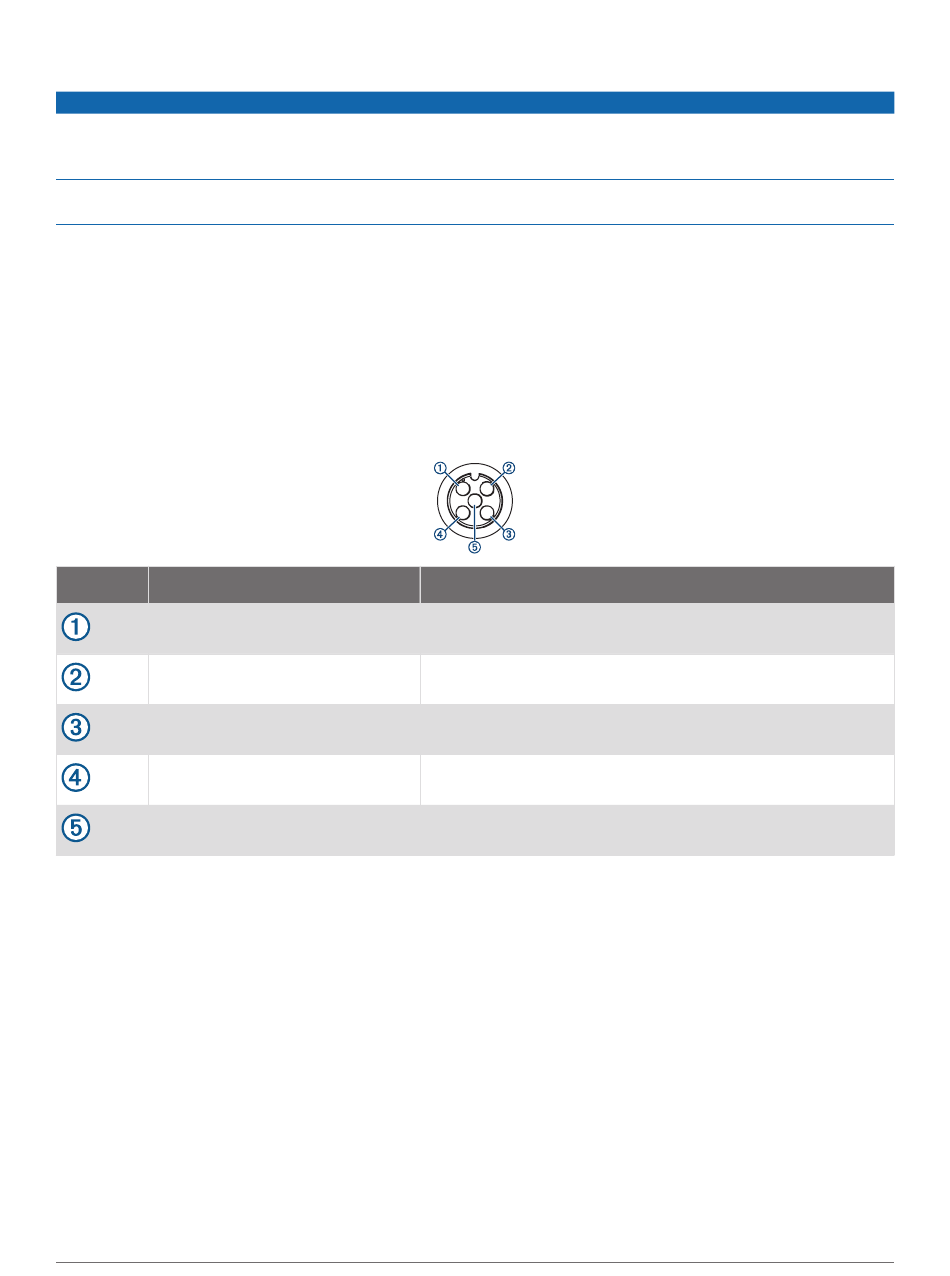

Pin Leitungsfarbe
Blank
Rot
Schwarz
Weiß
Blau
Hinweise für Composite-Video
Dieser Kartenplotter unterstützt die Videoeingabe über den Anschluss CVBS IN. Beachten Sie beim Verbinden
von Composite-Video folgende Hinweise.
• Der Anschluss CVBS IN ist ein BNC-Stecker. Sie können einen BNC-auf-RCA-Adapter verwenden, um eine
Composite-Videoquelle mit RCA-Steckern mit dem Anschluss CVBS IN zu verbinden.
• Video wird über das Garmin Marinenetzwerk weitergegeben, aber nicht über das NMEA 2000 Netzwerk.
HINWEIS
Beschreibung
Abschirmung
Stromversorgung, positiv
Stromversorgung, negativ
CAN High
CAN Low
