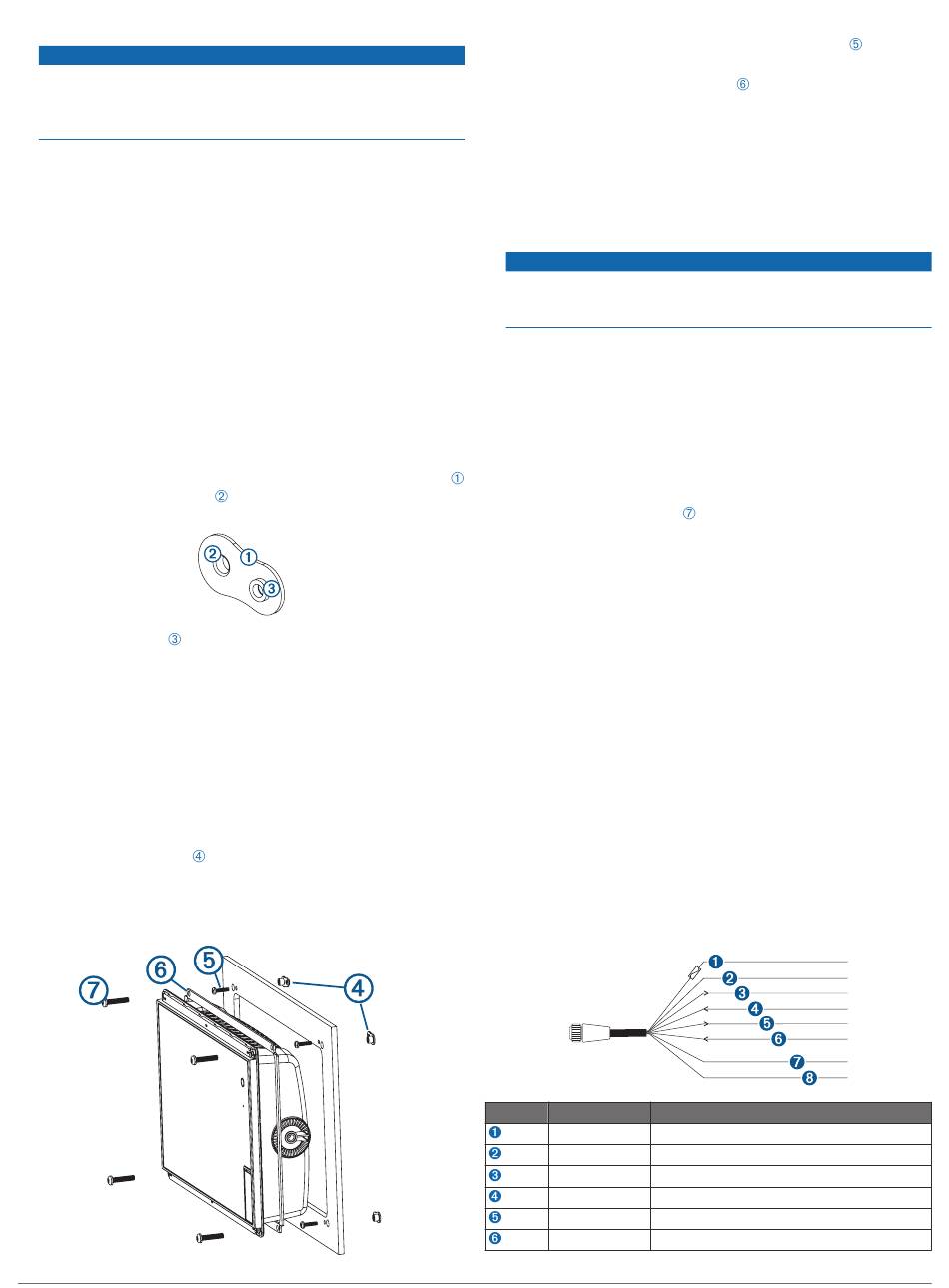

7
Entfernen Sie bei Bedarf den Klickrand.
Verwenden Sie nach Möglichkeit ein Hebelwerkzeug aus
Kunststoff. Wenn Sie ein Hebelwerkzeug aus Metall
verwenden, z. B. einen Schraubendreher, könnten der
Klickrand und das Gerät beschädigt werden.
8
Wenn das Gerät ordnungsgemäß im Ausschnitt sitzt,
vergewissern Sie sich, dass die Montagelöcher am Gerät auf
die größeren Löcher der Schablone ausgerichtet sind.
9
Ist das nicht der Fall, kennzeichnen Sie neue Positionen für
die Löcher.
10
Gehen Sie je nach Montagefläche folgendermaßen vor, um
die größeren Löcher zu bohren bzw. zu stanzen und zu
vernieten:
• Bei Verwendung von Holzschrauben bohren Sie Löcher
1
von 3,2 mm (
/
Zoll) und fahren mit Schritt 18 fort.
8
• Bei Verwendung von Annietmuttern und
Metallgewindeschrauben bohren Sie Löcher von 6 mm
1
(
/
Zoll) an den Positionen der größeren Löcher vor.
4
• Bei Verwendung von Metallgewindeschrauben ohne
Annietmutter stanzen Sie M4-Löcher, schneiden ein
Gewinde und fahren mit Schritt 18 fort.
11
Wenn Sie eine Annietmutter verwenden, beginnen Sie in
einer Ecke der Schablone und platzieren eine Annietmutter
über dem größeren Loch
gebohrt haben.
Das kleinere Loch
auf der Annietmutter sollte auf das
kleinere Loch der Schablone ausgerichtet sein.
12
Wenn das kleinere Loch auf der Annietmutter nicht auf das
kleinere Loch der Schablone ausgerichtet ist, kennzeichnen
Sie die neue Position für das Loch.
13
Wenn Sie eine Annietmutter verwenden, bohren Sie ein Loch
9
von 3,6 mm (
/
Zoll) an der Position des kleineren Lochs.
64
14
Wiederholen Sie die Schritte, um die Platzierung der übrigen
Annietmuttern und Löcher auf der Schablone zu überprüfen.
15
Entfernen Sie die Schablone von der Montagefläche.
16
Beginnen Sie in einer Ecke des Montageorts, und bringen
Sie eine Annietmutter
an, sodass die großen und kleinen Löcher aufeinander
ausgerichtet sind.
Der erhöhte Teil der Annietmutter sollte in das größere Loch
passen.
HINWEIS
, das Sie im vorherigen Schritt
an der Rückseite der Montagefläche
17
Befestigen Sie die Annietmuttern an der Montagefläche,
indem Sie die kleineren Metallgewindeschrauben
kleineren Löcher einschrauben.
18
Bringen Sie die Schaumdichtung
Geräts an.
Die Teile der Schaumdichtung sind auf der Rückseite mit
einem Klebefilm versehen. Entfernen Sie die Schutzfolie,
bevor Sie sie am Gerät montieren.
19
Wenn Sie nach der Montage des Geräts keinen Zugang zur
Rückseite des Geräts mehr haben, schließen Sie alle
erforderlichen Kabel an, bevor Sie das Gerät in den
Ausschnitt einsetzen.
Verhindern Sie eine Korrosion der Metallkontakte, indem Sie
die nicht verwendeten Anschlüsse mit den zugehörigen
Schutzkappen abdecken.
20
Tragen Sie seewassertaugliches Dichtungsmittel zwischen
der Montagefläche und dem Gerät auf, damit eine
entsprechende Dichtung gewährleistet ist und kein Wasser
hinter das Armaturenbrett läuft.
21
Wenn Sie Zugang zur Rückseite des Geräts haben, tragen
Sie seewassertaugliches Dichtungsmittel um den Ausschnitt
auf.
22
Setzen Sie das Gerät in den Ausschnitt ein.
23
Befestigen Sie das Gerät mit den größeren
Metallgewindeschrauben
Holzschrauben an der Montagefläche.
24
Wischen Sie überschüssiges seewassertaugliches
Dichtungsmittel ab.
25
Montieren Sie den Klickrand, indem Sie ihn an den Ecken
des Geräts einrasten lassen.
Hinweise zu Verkabelung und Verbindungen
• Die Kabel sind möglicherweise ohne installierte
Sicherungsringe verpackt. In diesem Fall sollten Sie die
Kabel verlegen, bevor Sie die Sicherungsringe installieren.
• Nachdem Sie einen Sicherungsring mit einem Kabel
verbunden haben, vergewissern Sie sich, dass der Ring
sicher verbunden und der Dichtungsring richtig positioniert
ist, damit die Verbindung sicher ist.
Netz-/NMEA
0183 Kabel
®
• Über den Kabelbaum wird das Gerät mit der
Stromversorgung, mit NMEA 0183 Geräten sowie mit einer
Signalleuchte oder einem Signalhorn verbunden, um visuelle
oder akustische Warnungen abzugeben.
• Falls eine Verlängerung der NMEA 0183 oder Alarmleitungen
erforderlich ist, müssen Sie Leitungen nach AWG 22
(0,33 mm²) verwenden.
Element Leitungsfarbe Funktion der Leitung
Rot
Stromversorgung
Schwarz
Masse (Stromversorgung und NMEA 0183)
Blau
NMEA 0183 TXA
Braun
NMEA 0183 RXA
Grau
NMEA 0183 TXB
Violett
NMEA 0183 RXB
an der Rückseite des
HINWEIS
oder den mitgelieferten
in die
3
