Verbinden von NMEA 0183 Geräten

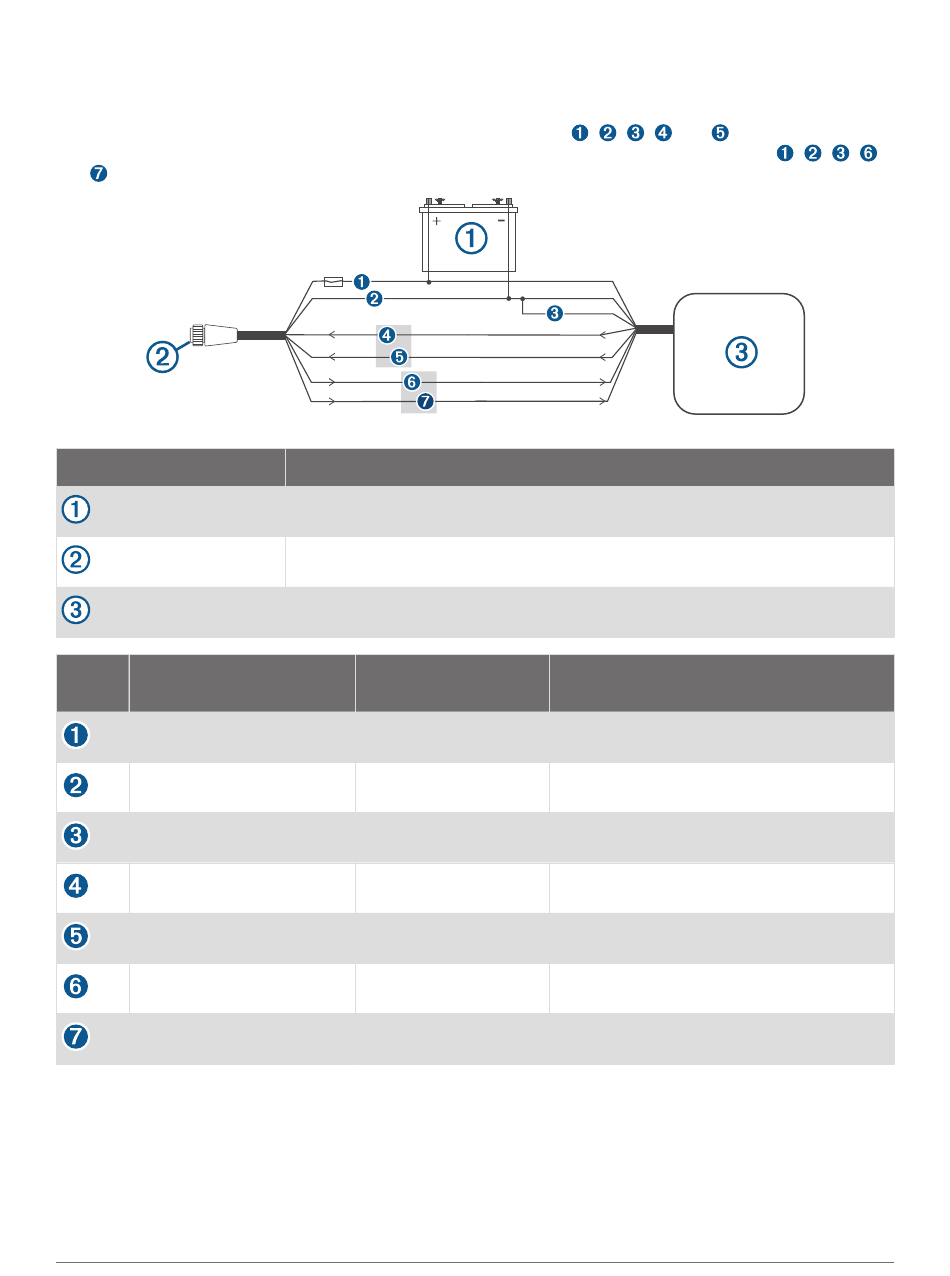

In diesem Schaltplan sind Verbindungen für die Zweiwegekommunikation zum Senden und Empfangen von
Daten dargestellt. Dieser Plan kann auch für die Einwegekommunikation verwendet werden. Für den Empfang
von Informationen von einem NMEA 0183 Gerät gelten die Elemente
Garmin Geräts. Für das Senden von Informationen an ein NMEA 0183 Gerät gelten die Elemente
und beim Verbinden des Garmin Geräts.
Element
Element Funktion der Garmin Leitung
Leistung
Stromversorgung, Masse
Daten, Masse
Rx/A (Eingang +)
Rx/B (Eingang -)
Tx/A (Ausgang +)
Tx/B (Ausgang -)
Wenn das NMEA 0183 Gerät nur über eine Eingangsleitung (Rx) verfügt (nicht A, B, + oder -), schließen Sie die
graue Leitung nicht an.
Wenn das NMEA 0183 Gerät nur über eine Ausgangsleitung (Tx) verfügt (nicht A, B, + oder -), verbinden Sie die
violette Leitung mit der Masse.
12
Beschreibung
Stromversorgung
Netz-/NMEA 0183 Kabel
NMEA 0183 Gerät
Farbe der Garmin
Leitung
Rot
Schwarz
Schwarz
Braun
Violett
Blau
Grau
, , , und
Funktion der Leitung des NMEA 0183
Geräts
Leistung
Stromversorgung, Masse
Daten, Masse
Tx/A (Ausgang +)
Tx/B (Ausgang -)
Rx/A (Eingang +)
Rx/B (Eingang -)
beim Verbinden des
, , ,
