ist optional, und die Alarmleitung muss nicht verwendet werden,
damit das Gerät ordnungsgemäß funktioniert. Beachten Sie
beim Verbinden des Geräts mit einer Leuchte oder einem Horn
folgende Hinweise:
• Beim Ertönen des Alarms schaltet der Alarmstromkreis in
einen Niederspannungszustand.
• Der maximale Strom beträgt 100 mA. Zur Begrenzung des
Stroms vom Kartenplotter auf 100 mA ist ein Relais
erforderlich.
• Wenn Sie den optischen und akustischen Alarm manuell ein-
bzw. ausschalten möchten, können Sie einpolige Umschalter
installieren.

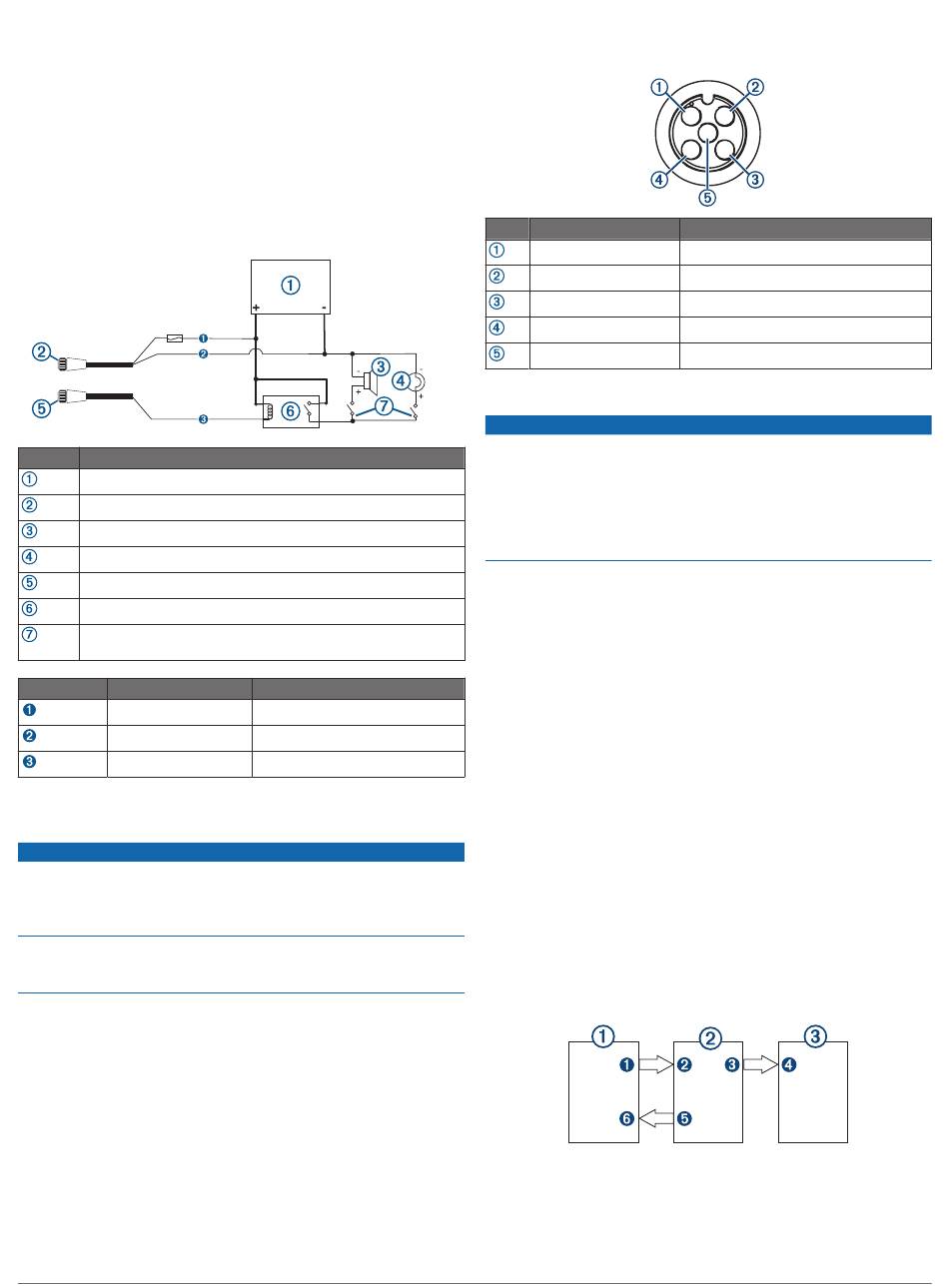

Element Beschreibung
Stromversorgung
Netzkabel
Horn
Leuchte
NMEA 0183 Kabel
Relais (Spulenstrom, 100 mA)
Wechselschalter zum Aktivieren und Deaktivieren von
Leuchten- oder Hornalarmen
Element
Leitungsfarbe
Rot
Schwarz
Gelb
Hinweise zu Verbindungen mit J1939 Motornet-
zwerken
Zum Verhindern von Korrosion durch Feuchtigkeit müssen Sie
ein Garmin GPSMAP J1939 Zubehörkabel verwenden, wenn
Sie den Kartenplotter mit dem J1939 Motornetzwerk verbinden.
Bei Verwendung eines anderen Kabels erlischt die Garantie.
Wenn auf dem Boot bereits ein Motornetzwerk vorhanden ist,
sollte es an das Stromnetz angeschlossen sein. Fügen Sie
keine zusätzliche Stromversorgung hinzu.
Dieser Kartenplotter kann mit einem Motornetzwerk auf dem
Boot verbunden werden, um Daten von kompatiblen Geräten zu
lesen, z. B. von bestimmten Motoren. Für das Motornetzwerk gilt
ein Standard, und es verwendet proprietäre Datensätze.
Sie sollten nur einen Kartenplotter mit einem Motornetzwerk
verbinden. Wenn Sie mehrere Kartenplotter mit einem
Motornetzwerk verbinden, kann es zu unerwarteten
Verhaltensweisen kommen.
Der Anschluss ENGINE/J1939 dient zum Verbinden des Geräts
mit dem vorhandenen Motornetzwerk. Sie müssen das Kabel in
einem Abstand von maximal 6 m (20 Fuß) zum Backbone des
Motornetzwerks verlegen.
Das Garmin GPSMAP J1939 Zubehörkabel muss mit einer
Stromquelle verbunden und ordnungsgemäß abgeschlossen
6
Funktion der Leitung
Leistung
Masse
Alarm
HINWEIS
sein. Weitere Informationen zum Herstellen einer Verbindung
mit dem Motornetzwerk finden Sie in der vom Hersteller
bereitgestellten Dokumentation für den Motor.
Pin
Leitungsfarbe
Blank
Rot
Schwarz
Weiß
Blau
Hinweise zu HDMI Video
Zum Verhindern von Korrosion durch Feuchtigkeit müssen Sie
Garmin GPSMAP Zubehörkabel verwenden, wenn Sie den
Kartenplotter mit der Videoquelle oder -anzeige verbinden.
Schließen Sie einen Media-Player-Stick nicht direkt an die
Rückseite des Kartenplotters an. Wenn Sie andere Kabel
verwenden oder einen Media-Player-Stick an der Rückseite des
Kartenplotters anschließen, erlischt die Garantie.
Dieser Kartenplotter unterstützt die Videoeingabe von HDMI
Videoquellen, z. B. von einem Chromecast
Blu-Ray
™
Player. Sie können geschützten HDMI Inhalt (HDCP-
Inhalt) auf dem Display des Kartenplotters anzeigen, jedoch
nicht auf einer externen Anzeige.
HDMI Video wird über das Garmin Marinenetzwerk
weitergegeben, jedoch nicht über das NMEA 2000 Netzwerk.
HDCP-Inhalt wird nicht über das Garmin Marinenetzwerk
weitergegeben.
Über den Anschluss HDMI OUT können Sie die Ausgabe des
Kartenplotters auf einer externen Anzeige anzeigen, z. B. auf
einem Fernseher oder Bildschirm. Es ist nicht möglich, HDCP-
Inhalt auf einer externen Anzeige anzuzeigen.
Das Garmin GPSMAP HDMI Zubehörkabel ist 4,5 m (15 Fuß)
lang. Falls Sie ein längeres Kabel benötigen, sollten Sie nur ein
aktives HDMI Kabel verwenden. Sie benötigen eine HDMI
Kabelverbindung, um die beiden HDMI Kabel miteinander zu
verbinden.
Sie benötigen ein Garmin GPSMAP USB-OTG-Adapterkabel,
um einen Media-Player-Stick zu verbinden. Der Anschluss USB
kann bis zu 2,5 W für den Betrieb eines Media-Player-Sticks
liefern.
Alle Kabelverbindungen müssen in einer trockenen Umgebung
hergestellt werden.
Beschreibung
Abschirmung
Stromversorgung, positiv
Stromversorgung, negativ
CAN High
CAN Low
HINWEIS
Gerät oder einem
™
