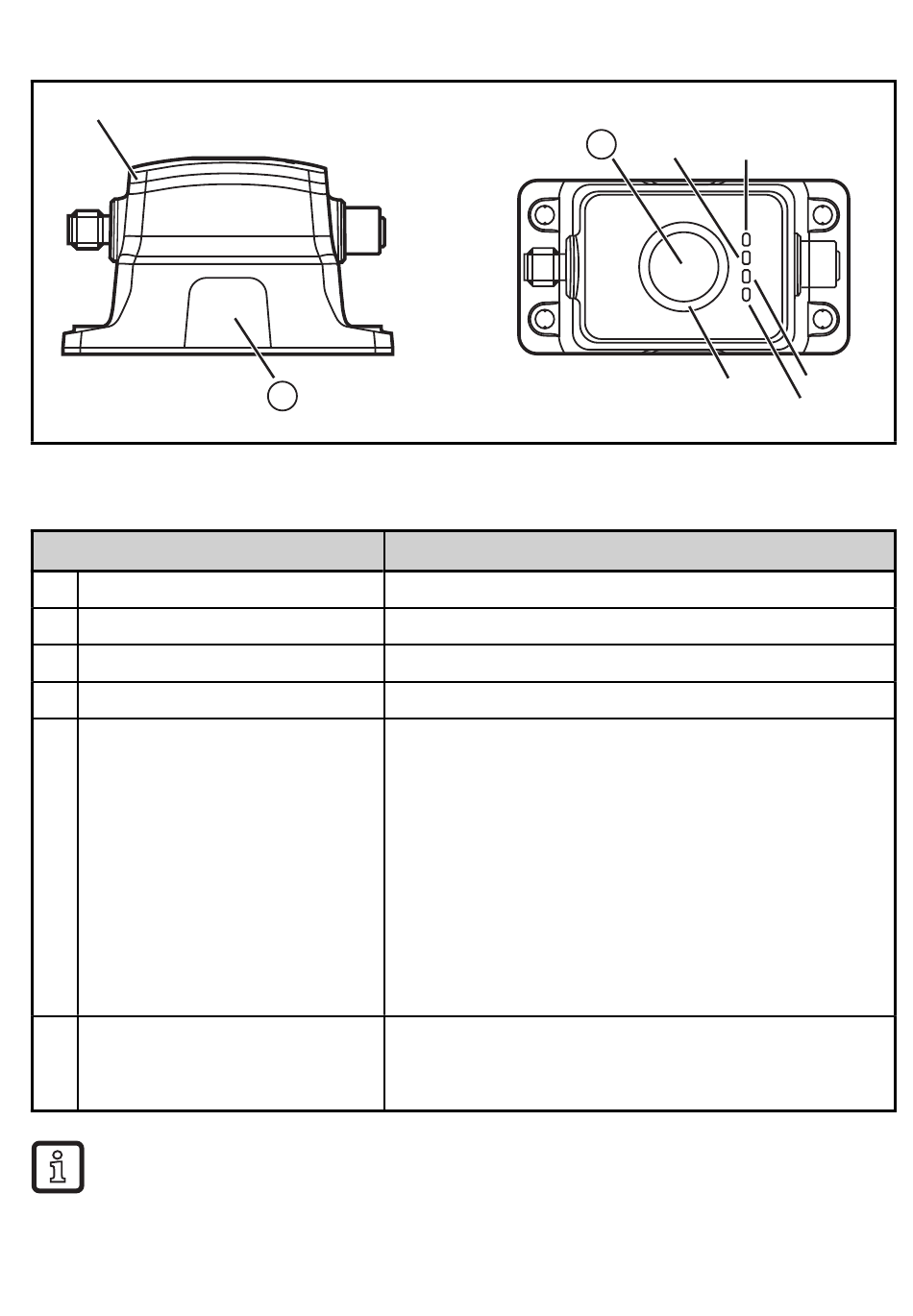

7 Bedien- und Anzeigeelemente
LED 5
1: Fenster zur optischen Positionsanzeige (OPEN)
2: Induktive Teachtaste
LED
1
weiß leuchtet
2
PWR grün leuchtet
3
---
4
weiß leuchtet
5
Ring
5
Ring
Die LED-Farben in der Tabelle entsprechen der Werkseinstellung und
können andersfarbig programmiert werden.
8
1
Funktion
Schaltzustand OUT1 – Ventil-Position geöffnet
Spannung liegt am Gerät an
nicht belegt
Schaltzustand OUT2 – Ventil-Position geschlossen
leuchtet gelb - Schaltzustand OUT1
leuchtet blau - Schaltzustand OUT2
(Farben programmierbar, gelb und blau werksseitig
voreingestellt)
blinkt rot - Fehler im Gerät
• kein Signalgeber vorhanden
• Teachfehler - Überschneidung der Schaltpunkte
SSC1 und SSC2
• Endlage nach vorgegebener Zeit nicht erreicht
• Gerät defekt
blinkt grün - Identifikationsmodus über IO-Link aktiv
(deaktiviert sich automatisch nach 30 s oder über
bedämpfen der induktiven Teachtaste)
2
LED PWR
LED 1
LED 5
LED 3
LED 4
