ifm MVQ201 Gerätehandbuch Seite 7

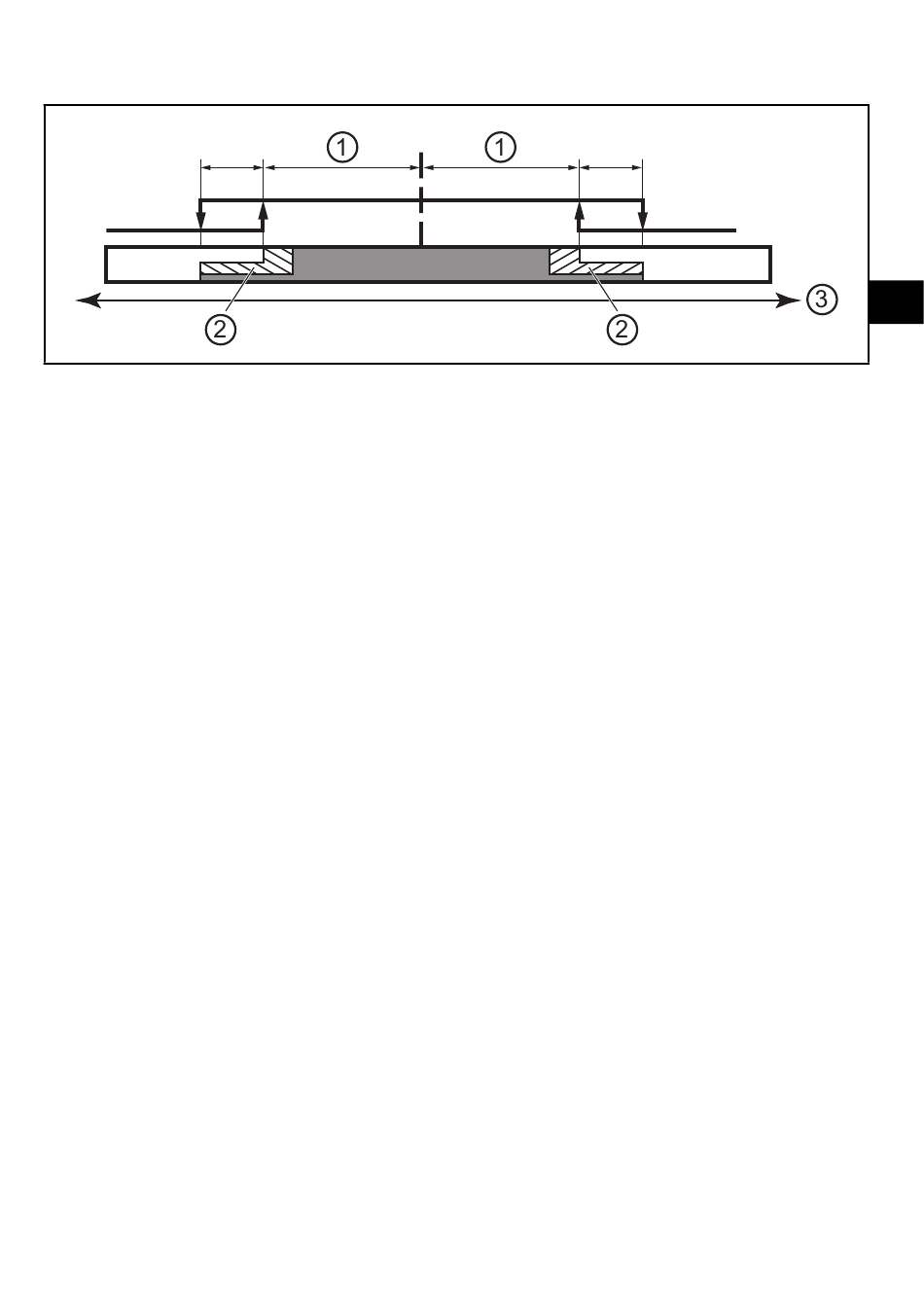

6 Funktionsdiagramm
SP
HYS HYS
OFF ON OFF
DE
1: Toleranzbereich
2: Dichtungswarnbereich (nur SSC2 geschlossen)
3: Winkelposition der Ventilstellung
SP = Schaltpunkt
HYS = Hysterese
7
