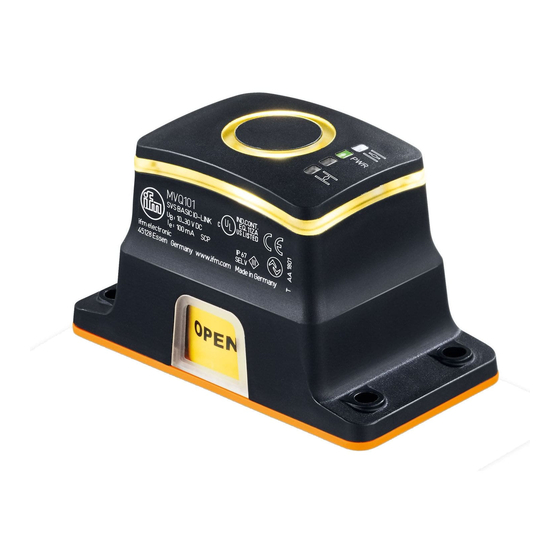

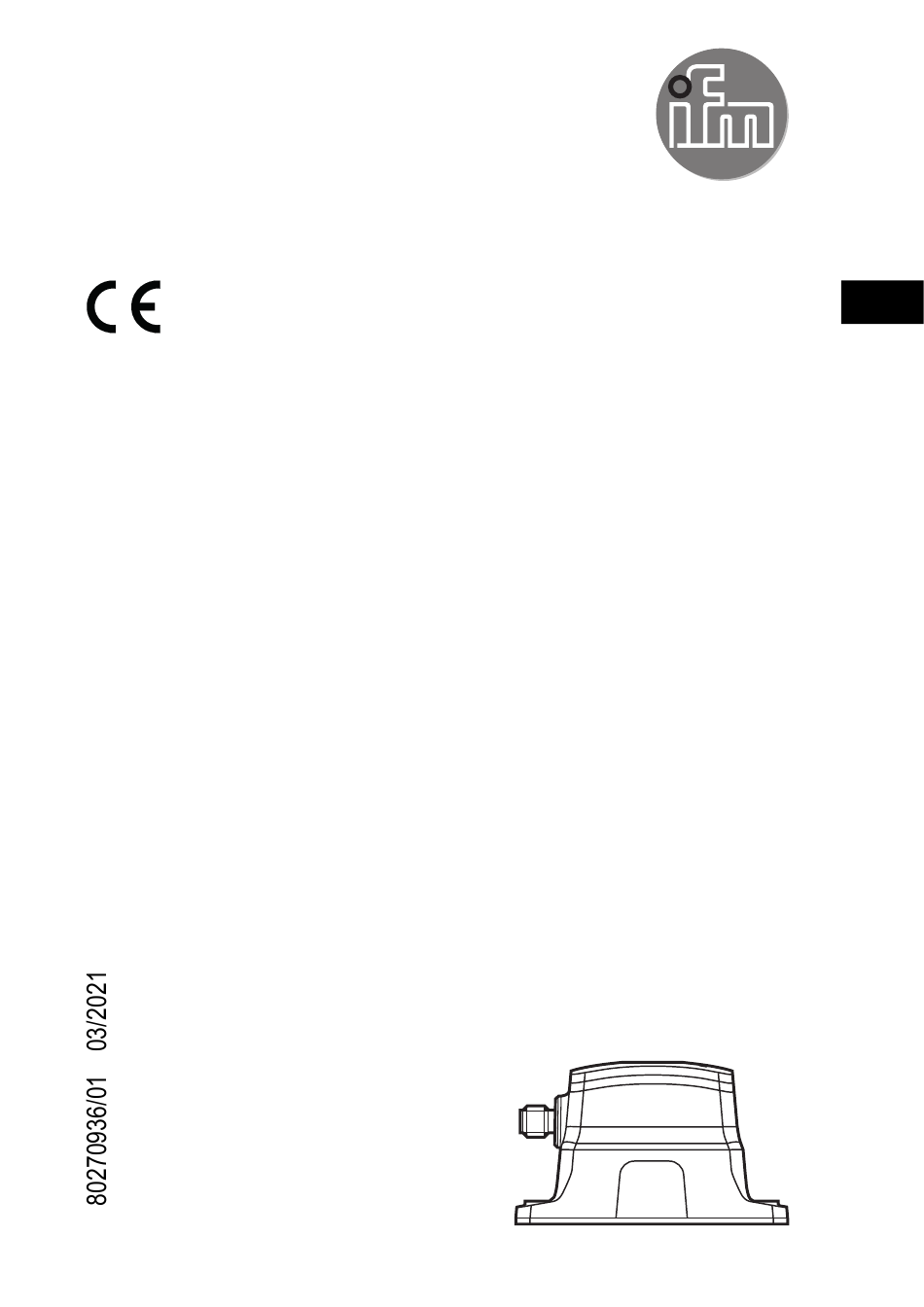

- Seite 1 Gerätehandbuch Ventilsensor MVQ101...
-
Seite 2: Sicherheitshinweise
1 Vorbemerkung Technische Daten, Zulassungen, Zubehör und weitere Informationen unter www.ifm.com. 2 Sicherheitshinweise • Dieses Dokument vor Inbetriebnahme des Produktes lesen und während der Einsatzdauer aufbewahren. • Das Produkt muss sich uneingeschränkt für die betreffenden Applikationen und Umgebungsbedingungen eignen. • Das Produkt nur bestimmungsgemäß verwenden (→ Bestimmungsgemäße Verwendung). -
Seite 3: Bestimmungsgemäße Verwendung
3 Bestimmungsgemäße Verwendung Mit dem Gerät lassen sich Winkelbewegungen und -positionen der Ventilstellung im Bereich von 0°...179,9° und -180°...0°. bestimmen. Das Gerät erzeugt Aus- gangssignale entsprechend der Betriebsart und der Parametrierung. 4 Montage ► Anlage während der Montage spannungsfrei schalten. ►... -
Seite 4: Elektrischer Anschluss
► Die beiden Einkerbungen (1) unten am Puck als Montagehilfe zur ge- nauen Positionierung auf der Welle verwenden. ► Puck ausrichten. Der Puck ist in sich drehbar, die gelbe Fläche mit der Aufschrift „open“ signalisiert im Fenster die eingestellte Position. ►... -
Seite 5: Bedien- Und Anzeigeelemente
5.1 Schaltfunktionen OUT1 (Pin 4) Kommunikation IO-Link Schaltausgang Ventilposition geöffnet im SIO-Modus OUT 2 (Pin 2) Schaltausgang Ventilposition geschlossen OUT 3 (Pin 5) Programmierbar: - Schaltausgang Ventilposition geöffnet - Schaltausgang Ventilposition geschlossen - Fehlerausgang 6 Funktionsdiagramm 1: Toleranzbereich 2: Dichtungswarnbereich 3: Winkelposition der Ventilstellung SP = Schaltpunkt HYS = Hysterese... - Seite 6 Die zur Konfiguration des Gerätes notwendigen IODDs, detaillierte Informationen über Prozessdatenaufbau, Diagnoseinformationen und Parameteradressen sowie alle notwendigen Informationen zur benötigten IO-Link-Hardware und Software finden Sie unter www.ifm.com. 9 Parametrierung Das Gerät lässt sich sowohl über die induktive Teachtaste als auch via IO-Link parametrieren.
- Seite 7 - Aktuelle Parametereinstellungen auslesen, verändern, speichern und auf weitere Geräte des gleichen Typs übertragen. ► Gerät über die IO-Link-Schnittstelle an PC oder SPS mit geeigneter Parame- triersoftware anschließen. Für die Anbindung des Sensors über USB-Anschluss bietet ifm ein IO-Link- Interface an. 9.2 Einstellparameter über IO-Link Parameter...
-
Seite 8: Manuelle Parametrierung
Dichtungswarnbereich Einstellung des Bereich für die 0,0...15° Dichtungswarnung 9.3 Manuelle Parametrierung 9.3.1 Schaltpunkte Das Gerät verfügt über drei Schaltpunkte (SSCs). Davon können zwei über die induktive Teachtaste eingestellt werden, der dritte Schaltpunkt ist über IO-Link parametrierbar. Für jeden Schaltpunkt sind Toleranz und Hysterese separat ein- stellbar, für den SSC2 zusätzlich eine Dichtungsüberwachung. - Seite 9 10 Einstellungen Einstellung Toleranz Ein Toleranzfenster zwischen 0,1° und 15° um den geteachten/eingestellten Schaltpunkt einstellen. 1: Teachpunkt 2: Toleranzbreite Einstellung Hysterese Um den Toleranzbereich erstreckt sich die Hysterese, einstellbar zwischen 0,1° und 5°. 1: Teachpunkt 2: Toleranzbreite 3: Hysterese Einstellung Dichtungswarnbereich Das Gerät verfügt in der geschlossenen Position SSC2 über eine Dichtungsüberwa- chung im Bereich von 0,0°...15°.
-
Seite 10: Parametrierung Pin
10.1 Timeout Der Timeout gibt die maximale Zeit an, die zum Schließen oder Öffnen benötigt werden darf, bevor der Sensor eine Blockage meldet. Einstellbare Zeit: Zwischen 0,1...30 s (Werkseinstellungen 30 s). Parallel dazu müssen die Parameter für die maximale Schließ- und Öffnungszeit- dauer manuell angepasst werden (Timeout ≥... - Seite 11 11 Entsorgung Entsorgen Sie das Gerät nach Gebrauch umweltgerecht gemäß den gültigen nationalen Bestimmungen.
