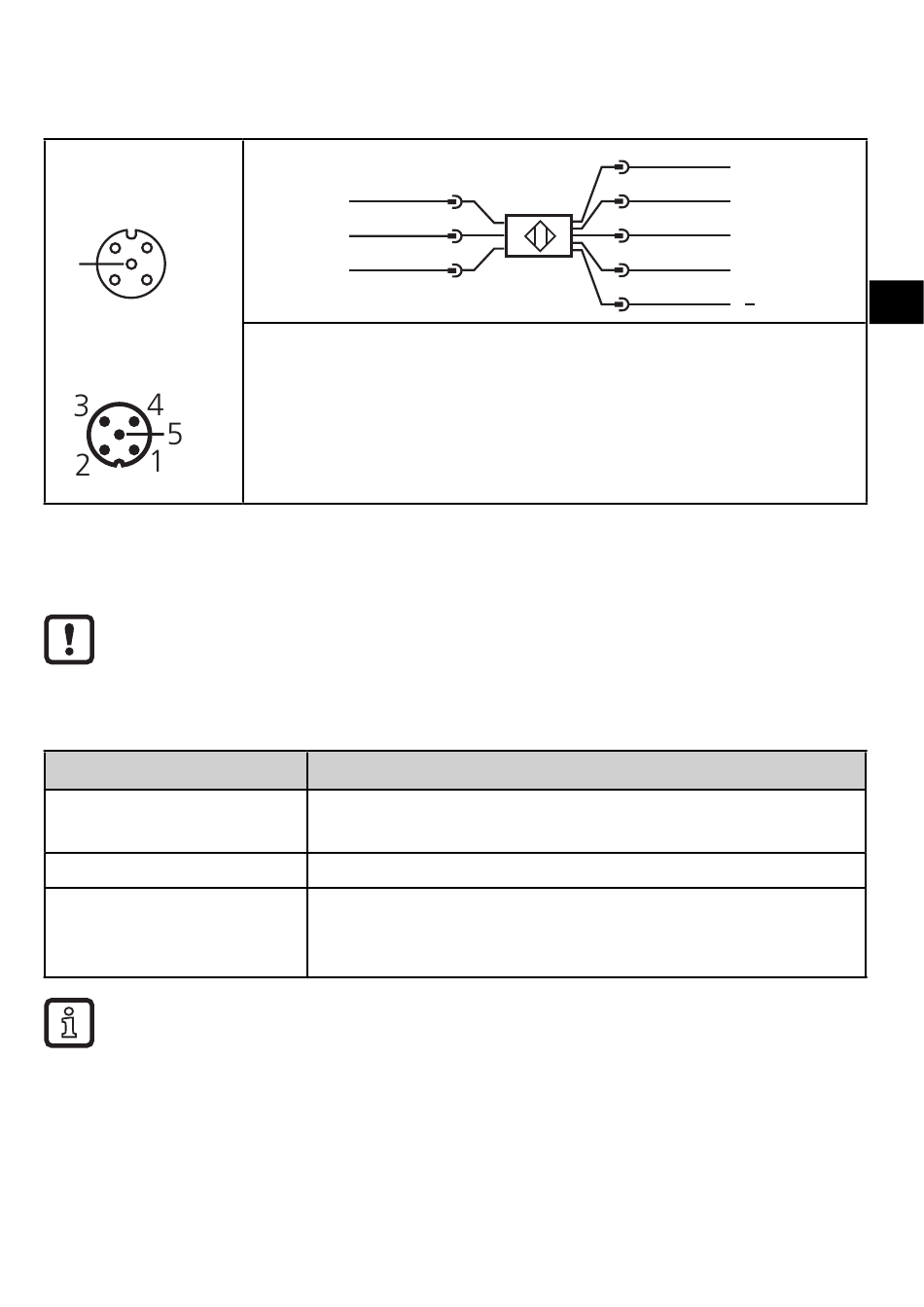

5 Elektrischer Anschluss
► Anlage spannungsfrei schalten und Gerät anschließen.
MVQ201
1
2
5
4
3
Der Ausgang zum Steuerventil kann über IO-Link oder über einen digitalen Ein-
gang geschaltet werden.
► Das Gerät nur an einen Master Port Class A anschließen.
5.1 Schaltfunktionen
Pin
OUT1 (Pin 4)
OUT 2 (Pin 2)
IN1 (Pin5)
Wenn die Ausgänge nicht auf Signale der Steuerung reagieren:
► IO-Link Kommunikation überprüfen.
5.1.1 Watchdog
Erhält das Gerät länger als 1,5 s keine gültigen Prozessdaten vom Master über
IO-Link, werden die Steuerventilausgänge entsprechend des digitalen Eingangs
geschaltet.
OUT SV2
GND
OUT SV1
OUT SV1: Schaltausgang Steuerventil 1
OUT SV2: Schaltausgang Steuerventil 2
2: OUT 2
4: OUT 1 / IO-Link
5: IN
Belegung
Kommunikation IO-Link
Schaltausgang Ventilposition geöffnet im SIO-Modus
Schaltausgang Ventilposition geschlossen
Ansteuerung des Steuerventilausgangs mit einem binären
Schaltsignal.
Bei gültigem IO-Link-Signal wird der Eingang abgeschaltet.
1
5
2
2
3
4
4
3
L+
IN
OUT2
OUT1/IO-Link
DE
L
5
