AKO 14722 Kurzanleitung

Elektrothermostate konfigurierbar zum Einsatz mit bis zu 2 Relais
und bis zu 2 Sonden
Für die Thermometer-, Thermostatund Timerfunktionen für Heizung und Klimaanlage
können die zwei Sondeneingänge mit den zwei Relaisausgängen verbunden werden.
Das Gerät kann so konfiguriert werden, dass der Benutzer bestimmte Parameter
entweder selbst einstellen kann oder das diese vorgegeben sind. Auf diese Weise verfügt
der Benutzer ausschließlich über die Angaben und Einstellungsoptionen, die für die
Bedienung des Apparates notwendig sind. Die Funktionen der Tasten auf der Vorderseite
und die Temperaturanzeige können verändert werden, außerdem kann die Konfiguration
durch ein Passwort geschützt werden.
Warnhinweise
Die unsachgemäße Verwendung der Steuerung entgegen den Herstelleranweisungen kann
die Wirkung der Sicherheitsvorrichtungen des Geräts beeinträchtigen. Zum einwandfreien
Betrieb des Geräts dürfen ausschließlich die von AKO gelieferten Sonden des Typs NTC
verwendet werden. Für Temperaturen zwischen -40 ºC und +20 ºC beträgt die maximale
Abweichung bei einer Verlängerung der Sonde bis auf 1000m mit einem Kabelquerschnitt
von mindestens 0,5mm2 0,25 ºC (Verlängerungskabel für Sonden Ref. AKO-15586)
Versionen und referenzen
MODELL
BEFESTIGUNG
STROMVERSORGUNG, 50/60 Hz 12 V ~ ± 20% 230 V~ ±10% 230 V~ ±10%
Installation
Das Thermostat muss an einem Platz installiert werden, der gegen Schwingungen,
Wassereintritt und korrosive Gase geschützt ist und dessen Umgebungstemperatur die in
den Technischen Daten spezifizierten Grenzwerte nicht übersteigt.
Damit die Thermostate zum Tafeleinbau einen IP65-Schutzgrad haben, muss die Dichtung
zwischen Gerät und dem Rand der Einbauöffnung ordnungsgemäß angebracht werden.
Um eine korrekte Ablesung der Werte zu gewährleisten, muss die Sonde an einem Ort
angebracht werden, an dem keine thermischen Einflüsse herrschen, welche die zu
messende bzw. zu kontrollierende Temperatur beeinflussen
könnten
Anbringung der Geräte zum Tafeleinbau
Zur Befestigung des Thermostats
die Verankerungen 1 wie auf der
Abbildung gezeigt über die
Schienen 2 setzen. Verankerung
in Pfeilrichtung bewegen. Durch
Drücken des Kragens 3 wird die
Verankerung entgegen der
Pfeilrichtung bewegt.
Anbringung von Geräten zur Befestigung mittels DIN-Schiene
Kabelanschlüsse:
Siehe Diagramm auf dem Leistungsschild des Gerätes. Die Sonde und das dazugehörige
Never-Kabelmüssen zusammen mit Leistungs-, Steuerungsoder Stromversorgungs-
kabeln in einer Leitung installiert werden.
Der Stromkreis muss mit einem Unterbrechungsschalter von mindestens 2A, 230V,
ausgestattet sein, der nahe am Gerät angebracht werden muss. Das Speisekabel muss vom
2
Typ H05VVF 2x0,5mm oder H05V-K 1x0,5mm sein.
Die Kabel zum Anschluss der Relaiskontakte müssen einen Querschnitt zwischen 1mm und
2
2,5mm haben.

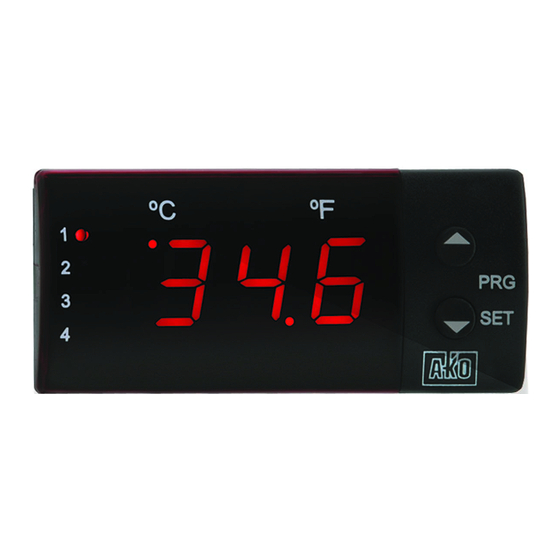

Funktionen vorderseite
Tafeleinbau
LED R1 LED ºC LED ºF
Taste
ºC ºF
AUF
1
2
PRG
3
SET
4 Taste
AB
LED R2
N Taste AUF: Durch Betätigen dieser Taste wird die Temperatur an Sonde 2 angezeigt.
Der EINSTELLWERT von R2 (R2 Set Point) wird angezeigt, indem die Taste für 5 Sekunden
gedrückt gehalten wird.
AKO-14722 AKO-14723 AKO-15223
Tafeleinbau Tafeleinbau DIN-Schiene
_
max.
18 mm
Bohrung zur
Installation
70,5
61,5
58
2
DIN-Schiene
LED ºC LED ºF
ºC
ºF
2 3 4
1
LED LED
R1 R2
Im Programmiermodus wird der angezeigte Wert erhöht.
Diese Taste wird werkseits standardmäßig auf die oben genannten Funktionen eingestellt,
kann aber entsprechend der Optionen der Parameter 42, 43 konfiguriert werden.
QTaste AB: Der EINSTELLWERT von R1 (R1 Set Point) wird angezeigt, indem die Taste für 5
Sekunden gedrückt gehalten wird.
Im Programmiermodus wird der angezeigte Wert erhöht.
Diese Taste wird werkseits standardmäßig auf die oben genannten Funktionen eingestellt,
kann aber entsprechend der Optionen der Parameter 44, 45 konfiguriert werden.
Tasten AUF+AB N+Q (Tafeleinbau) oder Taste SET (DIN-Schiene)
Man gelangt zur Konfiguration der Parameter des Geräts, indem die Tasten für 10 Sekunden
gedrückt gehalten werden.
Durch einmaliges Betätigen gelangt man zur Einstellung der Benutzerparameter.
Diese Tasten werden werkseits standardmäßig auf die oben genannte Funktion eingestellt,
können aber entsprechend den Optionen von Parameter 46 konfiguriert werden.
LED
ºC: Permanent, Anzeige zur Temperaturanzeige in ºC. Blinkend, Modus zur
Parameterprogrammierung.
ºF: Anzeige zur Temperaturanzeige in ºF.
R1/R2: Relais R1/R2 aktiv.
Konfiguration und einstellung
Die Konfiguration darf ausschließlich von Personen durchgeführt werden, die mit Betrieb
und Funktionen des Geräts vertraut sind, in das die Steuerung eingebaut wird.
Stufe 1 Parameter
Die Tasten KONFIGURIEREN oder EINSTELLEN für 10 Sekunden gedrückt halten. Die
LEDAnzeige "ºC" beginnt zu blinken und zeigt damit ab, dass der Programmiermodus aktiv
ist. Auf dem Display erscheint der erste Parameter "01".
Mit der Taste N gelangt man zum nächsten Parameter Nächster und mit der Taste Q geht
man zurück zum vorhergehenden.
Auf dem letzten Bildschirm EP gelangt man mit den Tasten WERT ANZEIGEN. Die Steuerung
geht zurück auf Temperaturzanzeige und die LED-Anzeige
Programmiermodus mehr an.
3
2
1
TEMPERATU-
RANZEIGE
10 Sek.
GLEICHZEITIG
10 Sek.
ºC
ºF
SET
EINSTELLEN ODER
KONFIGURIEREN
PROGRAMMIERUNG
2
Stufe 2 Werte
Zur Anzeige des aktuellen Werts eines Parameter muss der betreffende Parameter
angewählt werden und die Taste WERT ANZEIGEN betätigt werden. Der angezeigte Wert
kann mit den Tasten N oder Q von WERT ÄNDERN modifiziert werden.
Mit den Tasten NEUEN WERT BESTÄTIGEN wird der neue Wert übernommen. Nach diesem
Taste
Schritt geht das Programm zurück auf.
AUF
EINSTELLUNG: Durch einmaliges Betätigen der Tasten EINSTELLEN oder
KONFIGURIEREN werden die Benutzerparameter eingestellt. Dieselben Schritte
Taste
durchführen wie für die Konfiguration, aber nur auf die Parameter zugreifen, die als vom
SET
Benutzer zu ändernde Parameter definiert wurden. Dazu muss das Passwort des
Taste
Parameters 39 konfiguriert worden sein.
AB
HINWEIS: Wenn in den o.g. Phasen für 25 Sekunden keine Taste betätigt wird, geht die
Steuerung automatisch in den Modus Temperaturanzeige zurück, ohne dass der Wert des
Parameters geändert wird.
HINWEIS: Bei Modifizierung der Zeitparameter gelten die neuen Werte nach Beendigung
des jeweils laufenden Zyklus. Damit die Werte sofort verwendet werden, Gerät abschalten
und erneut einschalten.
D 1472H208 Ed.02
STUFE 1 STUFE 2
PARAMETER WERTE
GLEICHZEITIG
WERT WERT
ANZEIGEN ÄNDERN
AKTUELLER
WERT
ENDE
ºC zeigt keinen
GLEICHZEITIG
NEUEN WERT
BESTÄTIGEN
NEUER
WERT
