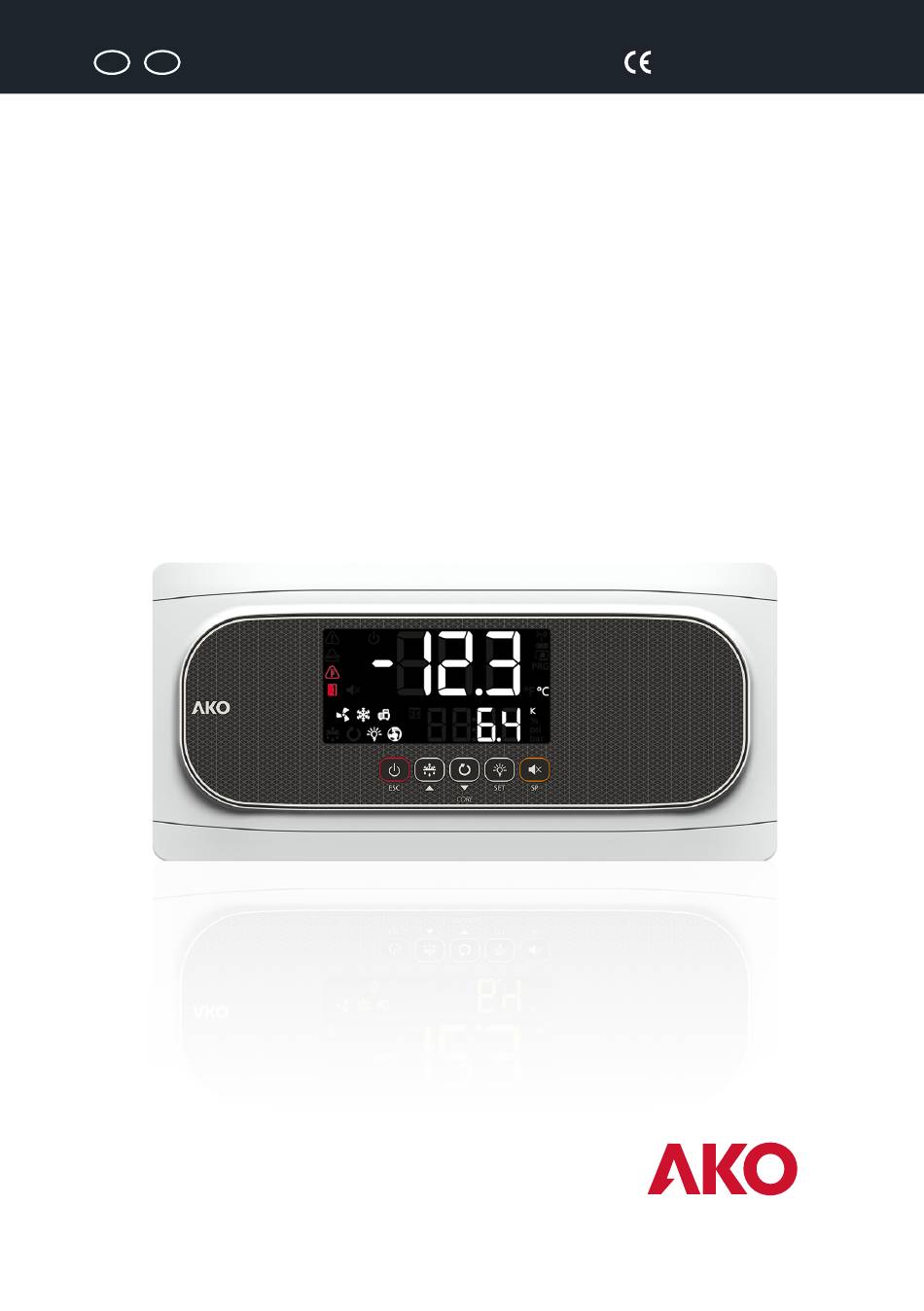

- Seite 1 1652H6A44 Ed. 03 AKO-16526A V2 AKO-16526AN V2 Erweitertes elektronisches Steuergerät für die Temperatur- und Expansionsdruckregelung von Kühlkammern Controlador avançado de temperatura e expansão eletrónica para câmara frigorífica Schnellstartanleitung / Guia rápido...
-
Seite 2: Warnhinweise
Richtwerte zur Exposition des Menschen gegenüber elektromagnetischen Feldern einzuhalten. - Das Gerät AKO-16526AN NUNCA muss ohne interne Antenne in Betrieb genommen werden. Auf diesem Ge- rät kann eine beliebige Antenne installiert werden, sofern sie einen Gewinn von unter 9,2 dBi hat und zwischen der Antenne und Personen bzw. -
Seite 3: Beschreibung
1652H6A44 Ed. 03 Beschreibung Der erweiterte Temperaturwächter AKO-16526A / AKO-16526AN für Kühlräume enthält einen als SELFDRIVE bezeichneten Betriebsmodus. Er steuert autonom (ohne Parametrisierung) die Ventilatoren und minimiert selbstan- passend die Abtauung, um die Leistung des Kühlraums zu optimieren: durch möglichst lange Zeit bei Solltemperatur, wobei die Kosten für Energieverbrauch und Verschleiß... - Seite 4 Bei anstehendem Alarm wird durch kurzes Drücken das akustische Alarmsignal ausgeschaltet. Durch 3 Sekunden langes Drücken wird auf die Einstellung des Temperatursollwerts zugegriffen. Nur AKO-16526AN: Wenn die SET- und ESC-Tasten 3 Sekunden gedrückt werden, wird die Übertragung an den Clud über die NBIoT-Konnektivität erzwungen.
- Seite 5 1652H6A44 Ed. 03 Assistent Beim ersten Einschalten der Stromversorgung wechselt das Gerät in den Mo- dus ASSISTENT. Am Display wird blinkend die Meldung In{ mit 0 angezeigt. Mit den Tasten und kann der Wert geändert und mit der Taste SET übernommen und zum nächsten Schritt gegangen werden.
-
Seite 6: Übertragung Erzwingen
Wenn die Funktion Gas-Evakuierung (Pump Down) aktiv ist, kann es ab dem Start der Standby-Funktion bis zum Stopp des Steuergeräts einige Zeit dauern Anmeldung in akonet.cloud (nur AKO-16526AN) Damit das Steuergerät die Betriebsdaten an akonet.cloud senden kann, muss er aktiviert sein. -
Seite 7: Betrieb
1652H6A44 Ed. 03 Betrieb Meldungen Funktionsfehler der Gasaufnahme (Stillstand), die in Parameter C20 konfigurierte Zeit wurde über- schritten . Wird nur auf dem Bildschirm angezeigt. Funktionsfehler der Gasaufnahme (Anlauf), die in Parameter C19 konfigurierte Zeit wurde über- schritten Wird nur auf dem Bildschirm angezeigt. Fühler 1, 2, 3, 4, 5 oder 6 defekt (offener bzw. - Seite 8 1652H6A44 Ed. 03 Niederdruckalarm Verdampfer, der in A29 definierte Wert wurde erreicht. Aktiviert das Alarmrelais und das akustischen Alarmsignal. Zeigt an, dass eine Abtauung durchgeführt wird. Wird nur auf dem Bildschirm angezeigt. Anforderung des Zugangscodes (Passwort). Siehe Parameter b10 und PAS (Siehe Seite 15). Wird nur auf dem Bildschirm angezeigt.
-
Seite 9: Konfiguration
1652H6A44 Ed. 03 Konfiguration Reduziertes Programmiermenü Ermöglicht die Schnellkonfiguration der häufigsten Parameter. Zum Aufrufen die Taste SET 3 Sekunden drücken. Reduziertes Programmiermenü NICHT IN BEIM PROGRAMMIEREN PROGRAMMIERUNG 20 sek. Temperatur- Parameter Werte anzeige 3 sek. Wert ändern Parameter ändern 20 sek. Parameter Beschreibung Werte Min. - Seite 10 1652H6A44 Ed. 03 Erweitertes Programmiermenü Im erweiterten Programmiermenü können die einzelnen Parameter des Geräts konfiguriert werden, um sie an die Anforderungen der jeweiligen Anlage anzupassen. Zum Aufrufen die Taste SET 6 Sekunden drücken. WICHTIG: Wenn die Funktion des Zugangscodes als Sperre der Tastatur (b10=2) oder als Zugangs- sperre zu Parametern (b10=1) konfiguriert ist, wird bei Aufruf einer dieser zwei Funktionen zur Eingabe des in PAS programmierten Zugangscodes aufgefordert.
-
Seite 11: Regelung Und Steuerung
1652H6A44 Ed. 03 Parameter Regelung und Steuerung Beschreibung Werte Min. Def. Max. SP Temperatureinstellung (Sollwert) ºC/ºF -50 0,0 99 CE SELFDRIVE-Modus 0=Deaktiviert 1=Aktiviert C0 Kalibrieren des Fühlers 1 (Offset) ºC/ºF -4,0 0,0 4,0 C1 Differenzwert des Fühlers 1 (Hysterese) ºC/ºF 1,0 2,0 20,0 Obere Blockierung des Sollwerts ºC/ºF... - Seite 12 1652H6A44 Ed. 03 Abtauung Beschreibung Werte Min. Def. Max. d0 Abtauhäufigkeit (Zeit zwischen 2 Starts) d1 Max. Dauer der Abtauung (0=Abtauung deaktiviert) Min. Meldungsart während der Abtauung: 0=Anzeige der Ist-Temperatur; 1=An- zeige der Temperatur bei Abtaubeginn; 2=Anzeige der Meldung dEF Max.
- Seite 13 1652H6A44 Ed. 03 Expansionsventil Beschreibung Werte Min. Def. Max. Ventilart: 1=EEV PWM 2=EEV Schrittventil Sh Sollwert der Überhitzung Art des Kältemittels: 0=R-404A, 1=R-134A, 2=R-407A, 3=R-407F, 4=R-410A, 5=R-450A, 6=R-513A, 7=R-744, 8=R-449A, 9=R-290, 10=R-32, 11=R-448A, 12=R1234ze, 13=R23, 14=R717, 15=R407C, 16=R1234yf, 17=R22, 18=R454C, 19=R455A, 20=R507A, 21=R515B, 22=R452A, 23=R452B, 24=R454A u03 Zykluszeit PWM u04 Wert des Proportionalglieds (P)
- Seite 14 1652H6A44 Ed. 03 Alarme Beschreibung Werte Min. Def. Max. A0 Konfiguration der Temperaturalarme 0=relativ zu SP 1=absolut A1 Max. Alarm in Fühler 1 (muss größer sein als SP) ºC/ºF A2 99,0 99,0 A2 Min. Alarm in Fühler 1 (muss kleiner sein als SP) ºC/ºF -50 -50 A1 Verzögerung der Temperaturalarme bei der Inbetriebnahme...
-
Seite 15: Ein- Und Ausgänge
1652H6A44 Ed. 03 Grundkonfiguration Beschreibung Werte Min. Def. Max. b00 Verzögerung von allen Funktionen beim Herstellen der Stromversorgung Min. b01 Zeitschaltung der Kammerbeleuchtung Min. Funktion des Zugangscodes (Passwort) 0=inaktiv 1=Zugangssperre zu Parametern 2=Tastensperre Zugangscode (Passwort) b20 MODBUS-Adresse Kommunikationsgeschwindigkeit: 0=9600 bps 1=19200 bps 2=38400 bps 3=57600 bps b22 Akustischer Alarm aktiviert 0=nein 1=ja Funktion des unteren Displays: 1=Fühler S2, 2=Fühler S3, 3=Fühler S4, 4=Fühler S5,... - Seite 16 1652H6A44 Ed. 03 Ein- und Ausgänge Beschreibung Werte Min. Def. Max. Konfiguration des Relais AUX1; 0=Deaktiviert, 1=Kompressor/Heizwiderstand Gehäuse, 2=Licht 3=Virtuelle Steuerung, 4=Alarm, 5=Türrahmen-Heizwider- stand, 6=Dränagewiderstand Konfiguration des Relais AUX2; 0= Deaktiviert, 1= Alarm, 2= Licht, 3= Virtu- elle Steuerung, 4= Abtauung 2. Verdampfer, 5= Türrahmen-Heizwiderstand, 6=Gleich dem Magnetventilstatus, 7=Gleich dem Gerätezustand, 8=Dränage- widerstand Konfiguration des Relais AUX3;...
-
Seite 17: Technische Angaben
Auflösung, Einstellung und Differenzwert ..................... 0,1 ºC Temperaturmessgenauigkeit: ........................±1 ºC Toleranz des NTC-Fühlers bei 25 ºC ......................±0,4 ºC Eingang für NTC-Fühler ....................AKO-14950 / AKO-14950-8 Betriebstemperatur: -10 ºC bis 50 ºC Lagertemperatur........................... -30 ºC bis 60 ºC Schutzart............................... IP 65 Installationsklasse ........................ - Seite 35 1652H6A44 Ed. 03...
- Seite 36 AKO ELECTROMECÁNICA , S.A. Avda. Roquetes, 30-38 08812 • Sant Pere de Ribes. Barcelona • Spain www.ako.com Geringfügige Änderungen der Materialien gegenüber den Beschreibungen in den technischen Datenblättern vorbehalten. Aktualisierte Informationen finden Sie auf unserer Website. Reservamo-nos o direito de fornecer materiais que possam ser ligeiramente diferentes da descrição das nossas Fichas Técnicas. Informação atualizada na...
