Corning® X-WASH® Steuermodul
Das Corning X-WASH Steuermodul ist ein batteriebetriebenes,
mikroprozessorgesteuertes, elektromechanisches Gerät mit zwei Motor/Getriebe/
Nocken-Baugruppen, die rotieren, um Schläuche in der Corning Einwegkassette
zusammenzudrücken oder freizugeben und das Zellkonzentrat in die Erntekammer zu
leiten.
Das X-WASH Steuermodul ist außerdem mit einem Beschleunigungsmesser zur
Messung der Beschleunigung und vier optischen Sensoren zur Erkennung der
Trennschicht zwischen Zellkonzentrat und Überstand ausgestattet. Alle diese
Komponenten werden durch einen Lithium-Ionen-Akku versorgt. Die paarweise
angeordneten Sensoren erkennen die Grenze zwischen Überstand und Zellkonzentrat
anhand der blockierten und dann durchlässigen Passage für Infrarotlicht. Das
Steuermodul verwendet die erkannte Grenze zum Öffnen und Schließen der
Transferschläuche in der Einwegkassette. Die Firmware des Steuermoduls
sammelt und speichert die Ausgangswerte des Beschleunigungsmessers sowie
die zeitliche Abfolge und das Auslösen des Quetschmechanismus während jedes
Verarbeitungslaufs, um diese Daten in die X-SERIES DataTrak Software hochzuladen.

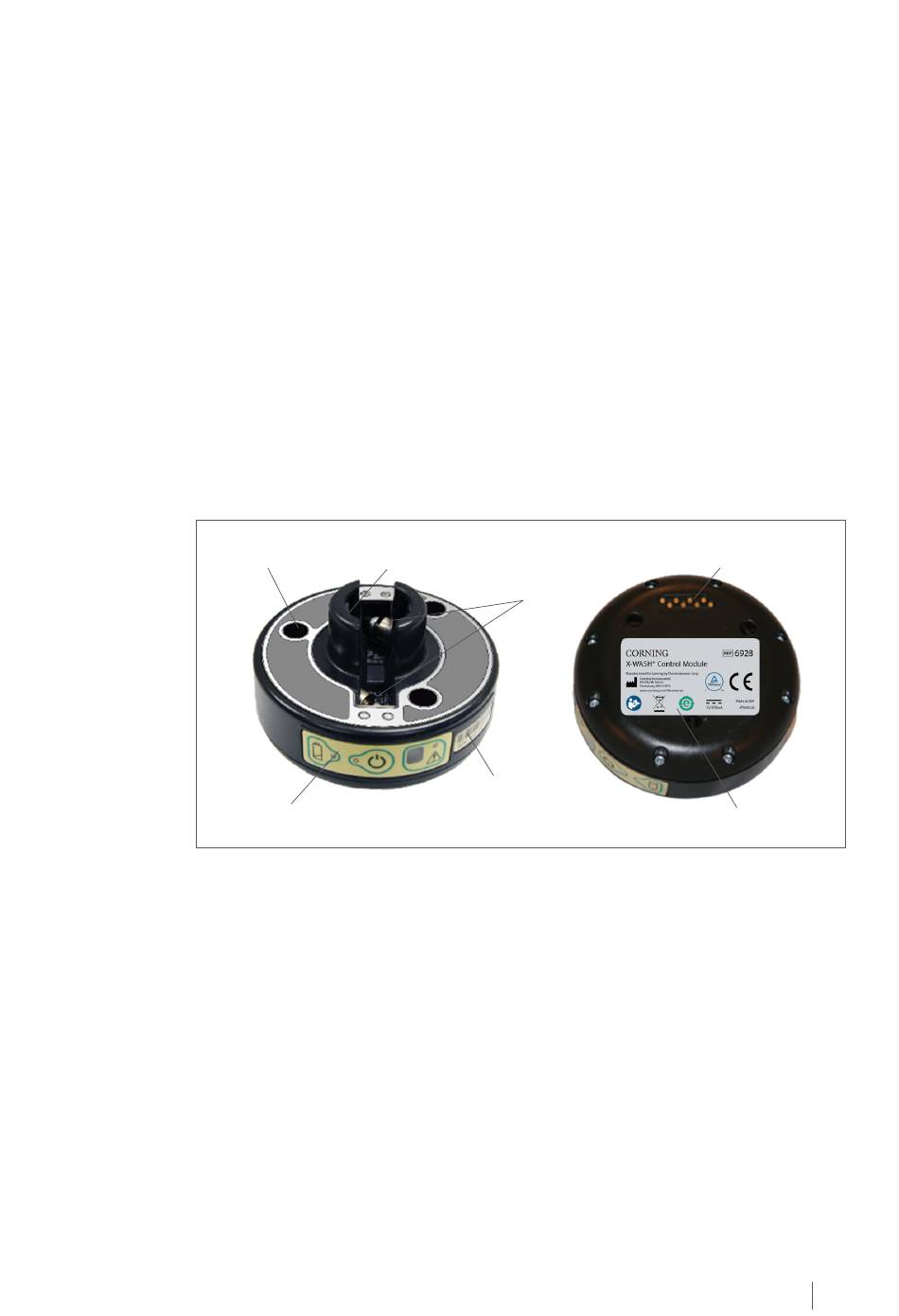

Komponenten des Corning X-WASH Steuermoduls
Optische Sensoren/
Ausrichtungspunkt
Benutzeroberflächen-
Aufkleber
• Optische Sensoren und Empfänger: Vier optische Sensoren und Empfänger zur
Erkennung der Trennschicht zwischen den Zellmedien während der Zentrifugation
• Verriegelungspunkt für Einwegkassetten: Die beiden Anschlüsse zum Einrasten der
Einwegkassette am Steuermodul
• Ausrichtungspunkte für die Einwegkassette: Die drei Aufnahmepunkte für die Füße
der Einwegkassette, die für eine korrekte Ausrichtung beim Anschließen sorgen
• Geräteinformationsschild: Enthält Informationen, die spezifisch für das
Steuermodul sind, sowie Kontaktinformationen für Corning.
• Elektrische Anschlüsse: Die Anschlüsse, über die der Kontakt mit der Docking-
Station hergestellt wird und über die Datenübertragung sowie Laden des
Steuermodul-Akkus erfolgen.
Empfänger
Verriegelungspunkt für
Einwegkassetten
Seriennummernschild
Elektrische Anschlüsse
Geräteinformationsschild
