Evaluation Board COMXEB
8.3 Schnittstellen und Anschlüsse
8.3.1 Anschlüsse zur Spannungsversorgung
8.3.1.1 Spannungsversorgung – Anschlussbuchse für Steckernetzteil (X932)
8.3.1.2 Spannungsversorgung (alternativ) – CombiCon-Buchse (X930)
comX | Real-Time-Ethernet- und Feldbus-Kommunikationsmodule
DOC100903UM11DE | Revision 11 | Deutsch | 2021-08 | Freigegeben | Öffentlich
Das Evaluation Board COMXEB muss mit Gleichspannung im Bereich 18 V bis
30 V versorgt werden. Dies erfolgt im Normalfall über ein mitgeliefertes
Steckernetzteil, dessen Stecker in die Anschlussbuchse X932
werden muss. Die typische Versorgungsspannung beträgt 24 V DC ± 6 V DC.
Die zu erwartende Leistungsaufnahme hängt hauptsächlich vom verwendeten
comX-Modul ab, für nähere Angaben siehe den comX Design Guide.
X932

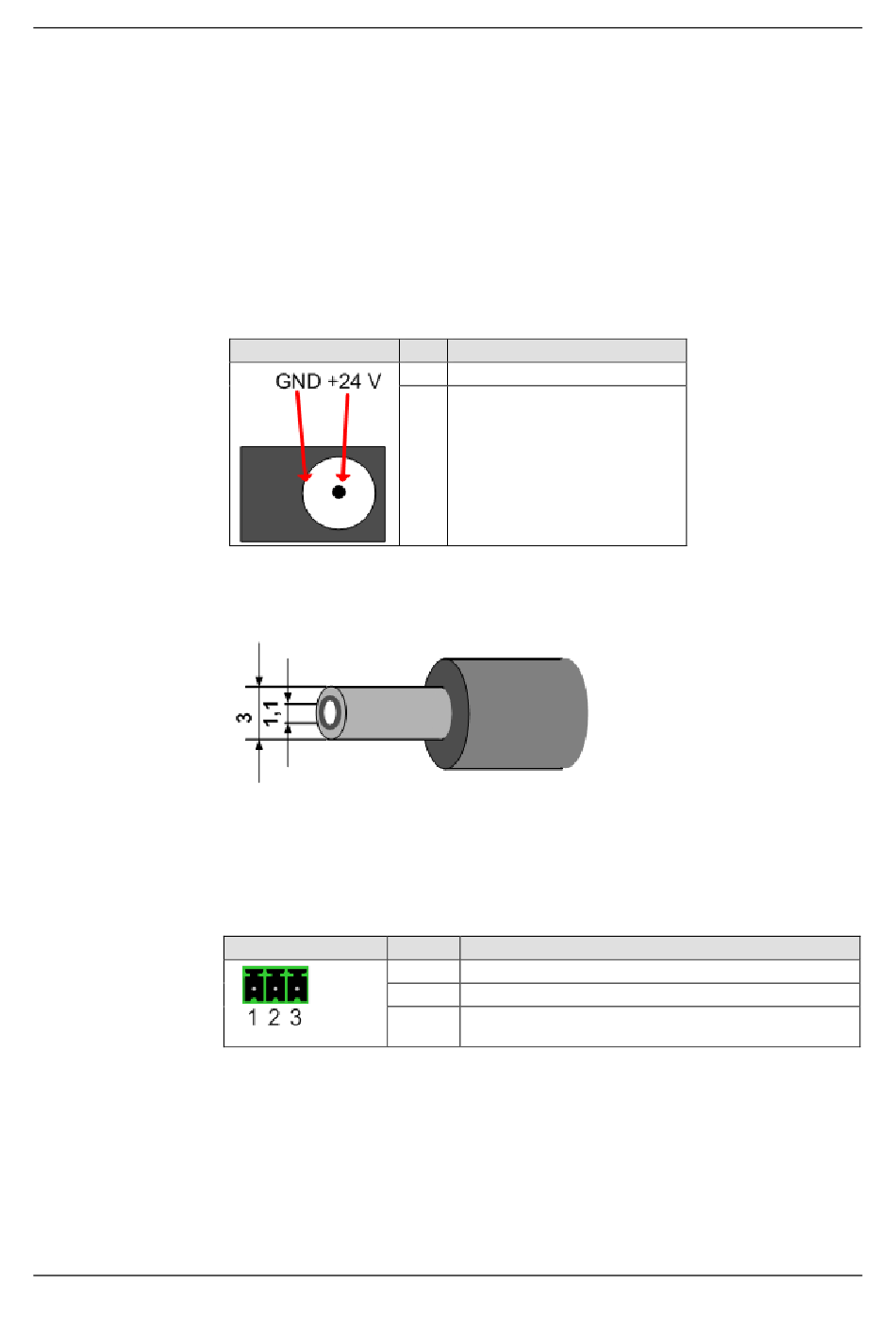

Abbildung 35: Pinbelegung Anschlussbuchse für Steckernetzteil X932
Der entsprechende Anschlussstecker des Steckernetzteils sieht folgendermaßen
aus:

Abbildung 36: Anschlussstecker des Steckernetzteils

Alternativ kann auch eine Spannungsversorgung des COMXEB über die grüne
CombiCon-Buchse X930
X930 Pin
1
2
3
Tabelle 34: Pinbelegung der CombiCon-Anschlussbuchse für Spannungsversorgung (X930)
Pin Name
1 GND
2 +24 V DC
(13) (3-polig) erfolgen.
Name
GND
+24 V DC
FE
96/234
(12) gesteckt
