Evaluation Board COMXEB
8.3.4.4 CC-Link-Schnittstelle - CombiCon-Stecker (X405)
X405
8.3.4.5 Real-Time-Ethernet-Schnittstelle – RJ45-Buchse (X502)
X502
Ethernet- Ethernet-
Kanal 0 Kanal 1
comX | Real-Time-Ethernet- und Feldbus-Kommunikationsmodule
DOC100903UM11DE | Revision 11 | Deutsch | 2021-08 | Freigegeben | Öffentlich

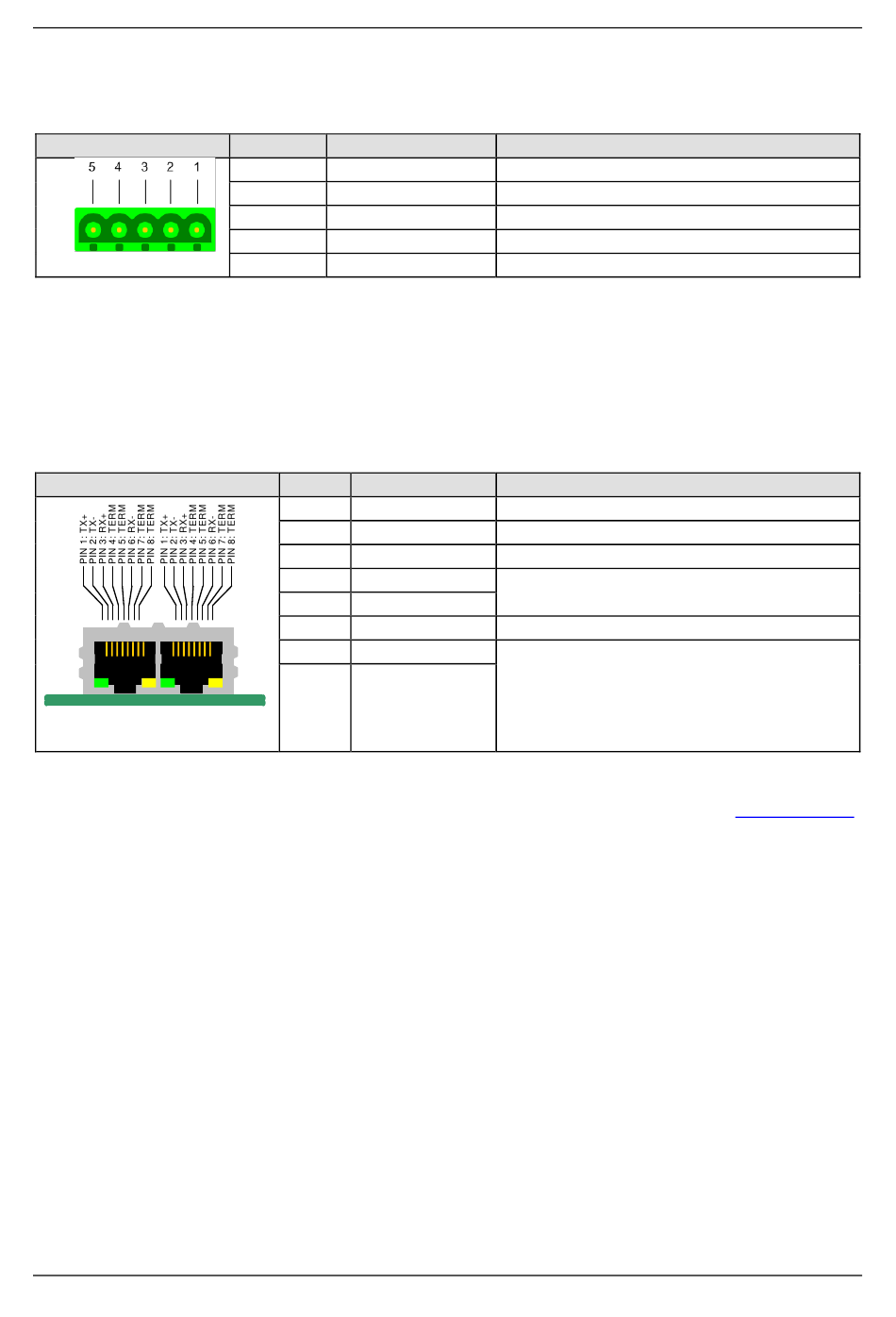

Die folgende Zeichnung zeigt die CC-Link-Schnittstelle X405
Stecker, 5-polig) des Evaluation Boards COMXEB:
Pin Signal
1 CC_DA
2 CC_DB
3 CC_DG
4 CC_SLD
5 CC_FG

Tabelle 47: Pinbelegung der CC-Link-Schnittstelle (X405)

Die Zeichnung in Tab. 47 zeigt die Real-Time Ethernet-Schnittstelle X502
(21) (RJ45) des Evaluation Boards COMXEB. Die Tabelle selbst erklärt die
einzelnen Signale:
Pin Signal
1 TXP0
2 TXN0
3 RXP0
4 TERM
5 TERM
6 RXN0
7 TERM
8 TERM

Tabelle 48: Anschlussbelegung des Ethernet-Steckverbinders an Kanal 0 (Kanal 1 entsprechend)

Die Ethernet-Anschlüsse des COMXEB verfügen über die Auto-Crossover-
Funktionalität
Beschreibung
Data A
Data B
Data Ground
Shield
Field Ground
Beschreibung
Sendedaten +
Sendedaten –
Empfangsdaten +
Bob Smith-Terminierung
Empfangsdaten –
Bob Smith-Terminierung
111/234
(33) (CombiCon-
