Geräte-Fotos und Positionen der LEDs und Schnittstellen
7.5.2

Die CANopen-Schnittstelle des COMX 100CA-CO

comX | Real-Time-Ethernet- und Feldbus-Kommunikationsmodule
DOC100903UM11DE | Revision 11 | Deutsch | 2021-08 | Freigegeben | Öffentlich

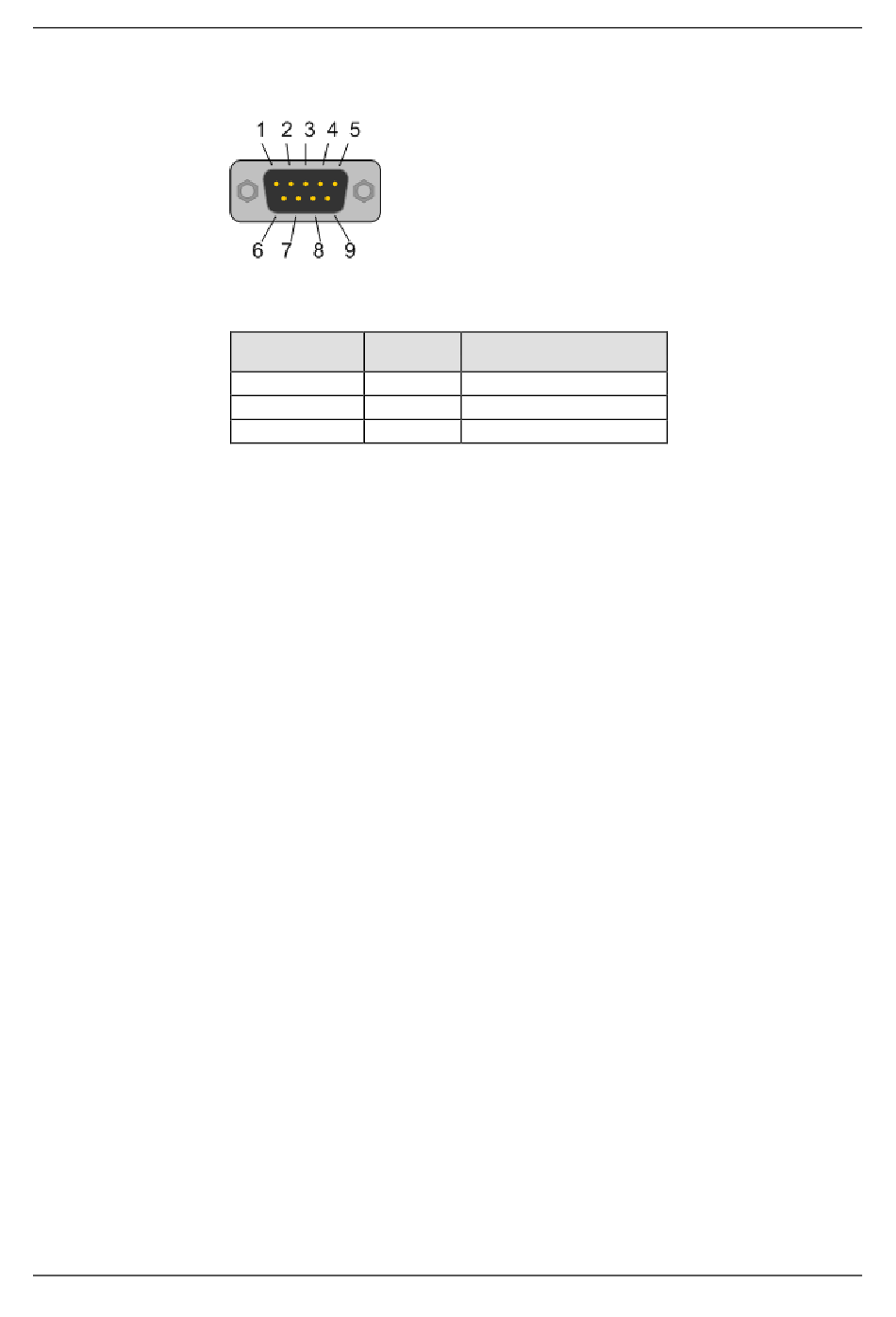

Die folgende Zeichnung zeigt die CANopen-Schnittstelle (D-Sub-Stecker, 9-polig):

Abbildung 10: CANopen-Schnittstelle (D-Sub-Stecker, 9-polig) des COMX 100CA-CO

Verbindung mit D- Signal
Sub-Stecker
2 CAN_L
3 CAN_GND
7 CAN_H

Tabelle 21: Pinbelegung der CANopen-Schnittstelle des COMX 100CA-CO

Beschreibung
CAN-Low-Busleitung
CAN-Bezugspotenzial
CAN-High-Busleitung
65/234
