Geräte-Fotos und Positionen der LEDs und Schnittstellen
7.9.2

PROFIBUS-DP-Schnittstelle des COMX 100CA-DP

comX | Real-Time-Ethernet- und Feldbus-Kommunikationsmodule
DOC100903UM11DE | Revision 11 | Deutsch | 2021-08 | Freigegeben | Öffentlich

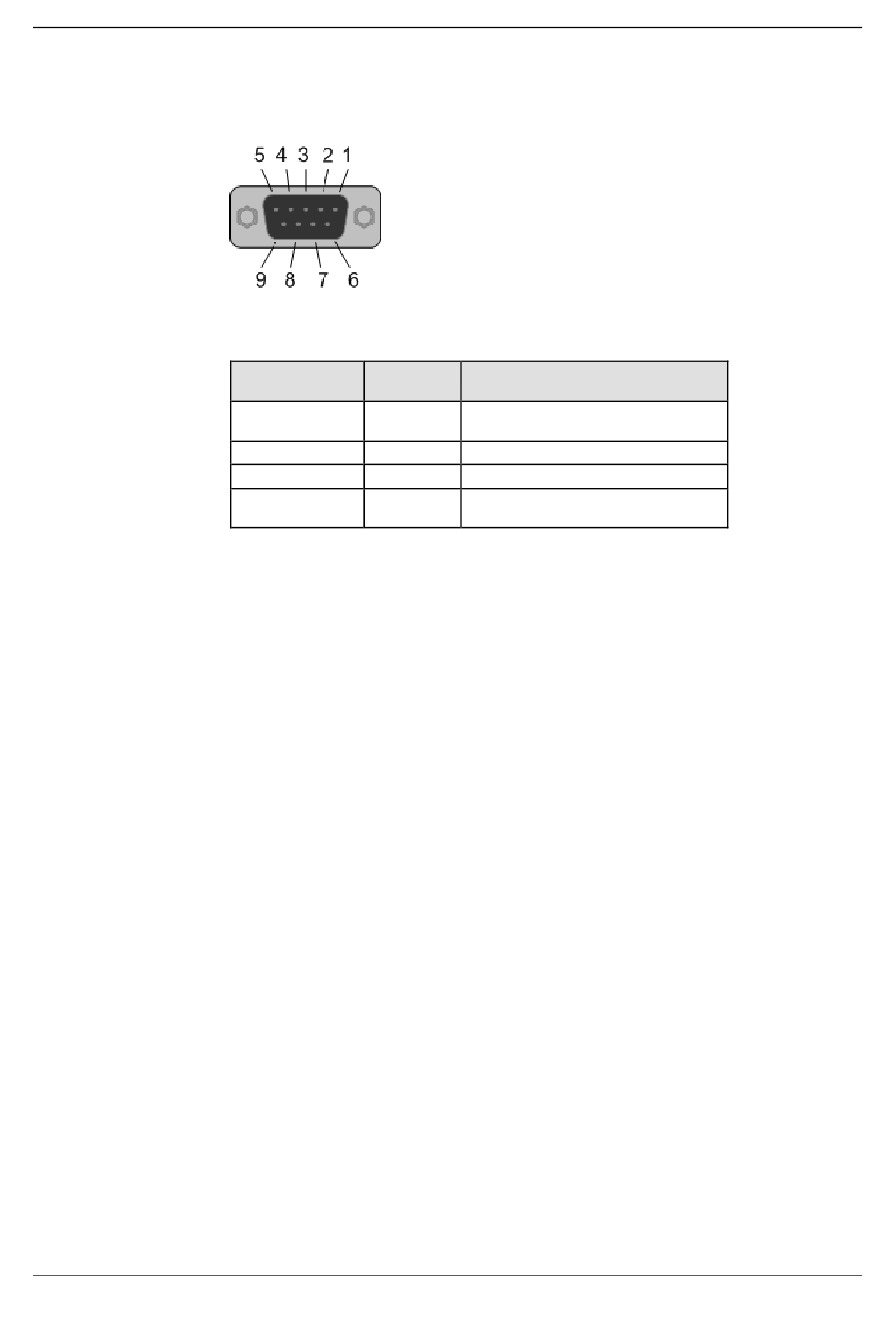

Die folgende Zeichnung zeigt die PROFIBUS-DP-Schnittstelle (Neunpolige D-Sub-
Buchse) des COMX 100CA-DP:

Abbildung 16: PROFIBUS-DP-Schnittstelle (D-Sub-Buchse, 9-polig) des COMX 100CA-DP

Verbindung mit D- Signal
Sub-Buchse
3 RxD/TxD-P
5 DGND
6 VP
8 RxD/TxD-N

Tabelle 23: Pinbelegung der PROFIBUS-DP-Schnittstelle des COMX 100CA-DP

Beschreibung
Empfangs-/Sendedaten-P bzw. Anschluss
B am Stecker
Datenbezugspotenzial
Versorgungsspannung Plus
Empfangs-/Sendedaten-N bzw.
Anschluss A am Stecker
