LEDs
LED Farbe
LINK LED grün
Ch0 & Ch1
(grün)
(aus)
ACT LED gelb
Ch0 & Ch1
(gelb)
(aus)
LED-Zustände Definition
Blinken (1 Hz) Die Anzeige ist in Phasen ein- bzw. ausgeschaltet, mit einer Frequenz von ca. 1 Hz:
„Ein" für 500 ms gefolgt von „Aus" für 500 ms.
Flackern Die Anzeige schaltet mit einer Frequenz von 10 Hz ein bzw. aus und zeigt damit hohe Ethernet-
Aktivität an: Ein für 50 ms gefolgt von Aus für 50 ms. Die Anzeige schaltet in unregelmäßigen
(lastabhängig)
Intervallen ein und aus, um niedrige Ethernet-Aktivität anzuzeigen.

LEDs EtherNet/IP Adapter (V3)

10.3.8
LED Farbe
MS Duo-LED rot/grün
(Modul-
(grün)
status)
Allgemeine
(grün)
Benennung:
COM 0
(grün/rot/grü
n)
(rot/grün/
aus)
(rot)
(rot)
(aus)
NS Duo-LED rot/grün
comX | Real-Time-Ethernet- und Feldbus-Kommunikationsmodule
DOC100903UM11DE | Revision 11 | Deutsch | 2021-08 | Freigegeben | Öffentlich
Zustand Bedeutung
Ein Das Gerät hat eine Verbindung zum Ethernet.
Aus Das Gerät hat keine Verbindung zum Ethernet.
Flackern Das Gerät sendet/empfängt Ethernet-Frames.
(lastabhängig)
Aus Das Gerät sendet/empfängt keine Ethernet-Frames.

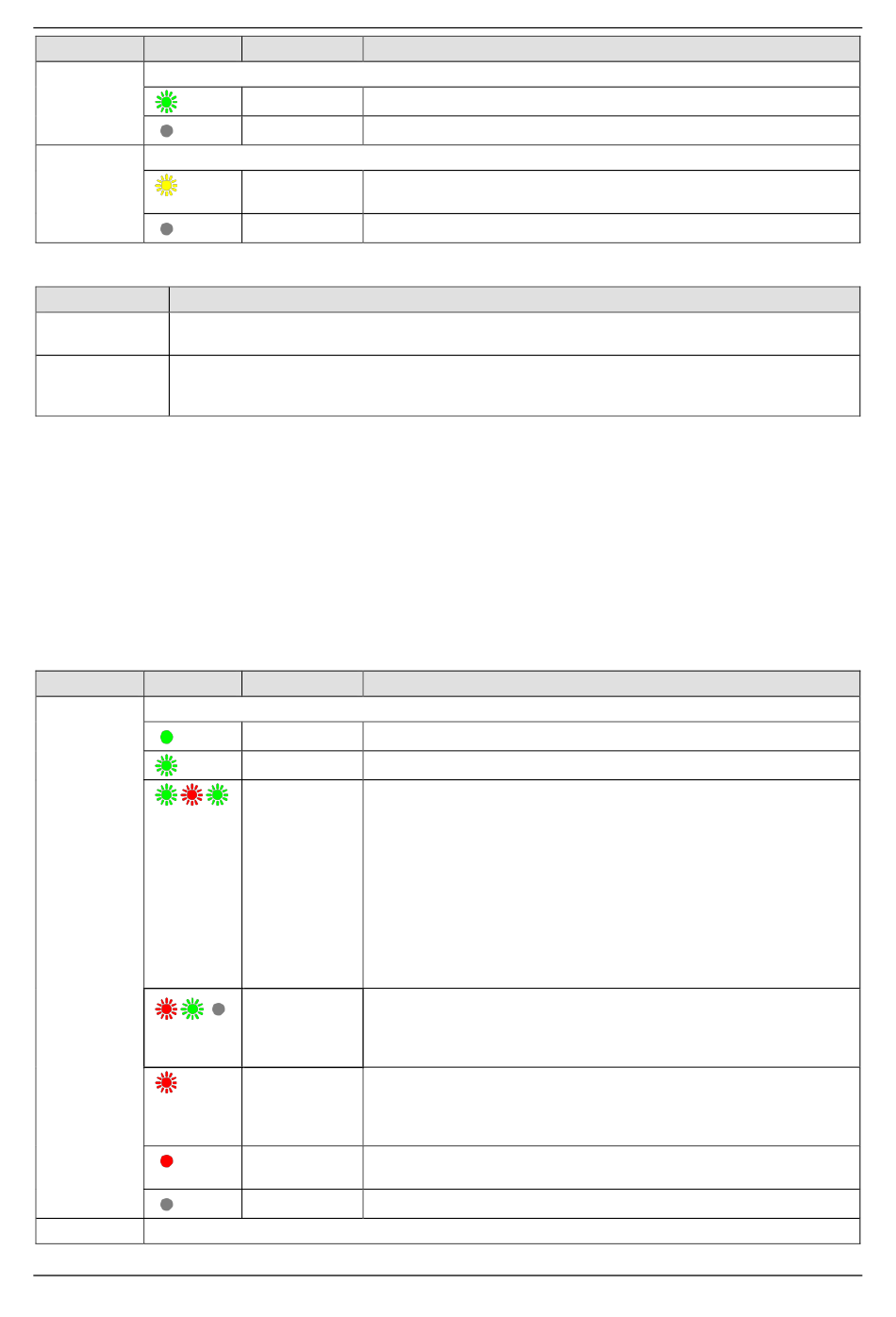

Tabelle 84: LED-Zustände für das EtherNet/IP-Adapter-Protokoll
Tabelle 85: Definitionen der LED-Zustände für das EtherNet/IP-Adapter-Protokoll
Für das EtherNet/IP-Adapter-Protokoll
und NS sowie die Ethernet-LEDs LINK und ACT die nachfolgend
beschriebenen Zustände annehmen. Diese Beschreibung ist gültig ab
Stack-Version V3.6 (V3).
Zustand Bedeutung
Ein Gerät betriebsbereit: Das Gerät ist in Betrieb und läuft korrekt.
Blinken (1 Hz) Standby: Das Gerät wurde nicht konfiguriert.
Blinken Selbsttest: Das Gerät durchläuft nach dem Einschalten einen
schnell
Selbsttest. Während des Selbsttests wird folgende Sequenz
/
grün/rot grün
angezeigt:
Blinksequenz
Blinksequenz: Die Blinksequenz dient zum visuellen Identifizieren
des Gerätes. Der Scanner kann die Blinksequenz im Identitäts-Objekt
rot/grün/aus
1 des Gerätes starten. Die MS-LED und NS-LED führen die
Blinksequenz gleichzeitig aus.
Blinken (1 Hz) Schwerer behebbarer Fehler: Das Gerät hat einen
schwerwiegenden behebbaren Fehler festgestellt. Z. B., kann eine
falsche oder inkonsistente Konfiguration als schwer behebbarer
Fehler eingestuft werden.
Ein Schwerer nicht behebbarer Fehler: Das Gerät hat einen
schwerwiegenden nicht behebbaren Fehler festgestellt.
Aus Ausgeschaltet: Das Gerät ist ausgeschaltet.
können die Kommunikations-LEDs MS
•
NS-LED aus.
•
MS-LED leuchtet für ca. 250 ms grün, wird für ca. 250 ms
rot und leuchtet wieder grün (und hält diesen Status, bis der
Test abgeschlossen ist).
•
NS-LED leuchtet für ca. 250 ms grün, wird für ca. 250 ms rot
und erlischt dann (und hält diesen Status, bis der Test
abgeschlossen ist).
