LEDs
10.2.2

LEDs PROFIBUS-DP Master

LED
COM
LED-Zustände
Blinken (5 Hz)
Blinken, azyklisch
comX | Real-Time-Ethernet- und Feldbus-Kommunikationsmodule
DOC100903UM11DE | Revision 11 | Deutsch | 2021-08 | Freigegeben | Öffentlich
Für das PROFIBUS DP-Master-Protokoll kann die Kommunikationsstatus-LED COM die
nachfolgend beschriebenen Zustände annehmen. Diese Beschreibung ist gültig ab Stack-
Version V2.6.
Farbe Zustand
Duo-LED rot/grün
Ein
(grün
)
Blinken (5 Hz)
(grün)
Blinken,
(grün)
azyklisch
Blinken (5 Hz)
(rot)
Ein
(rot
)
Aus
(aus
)

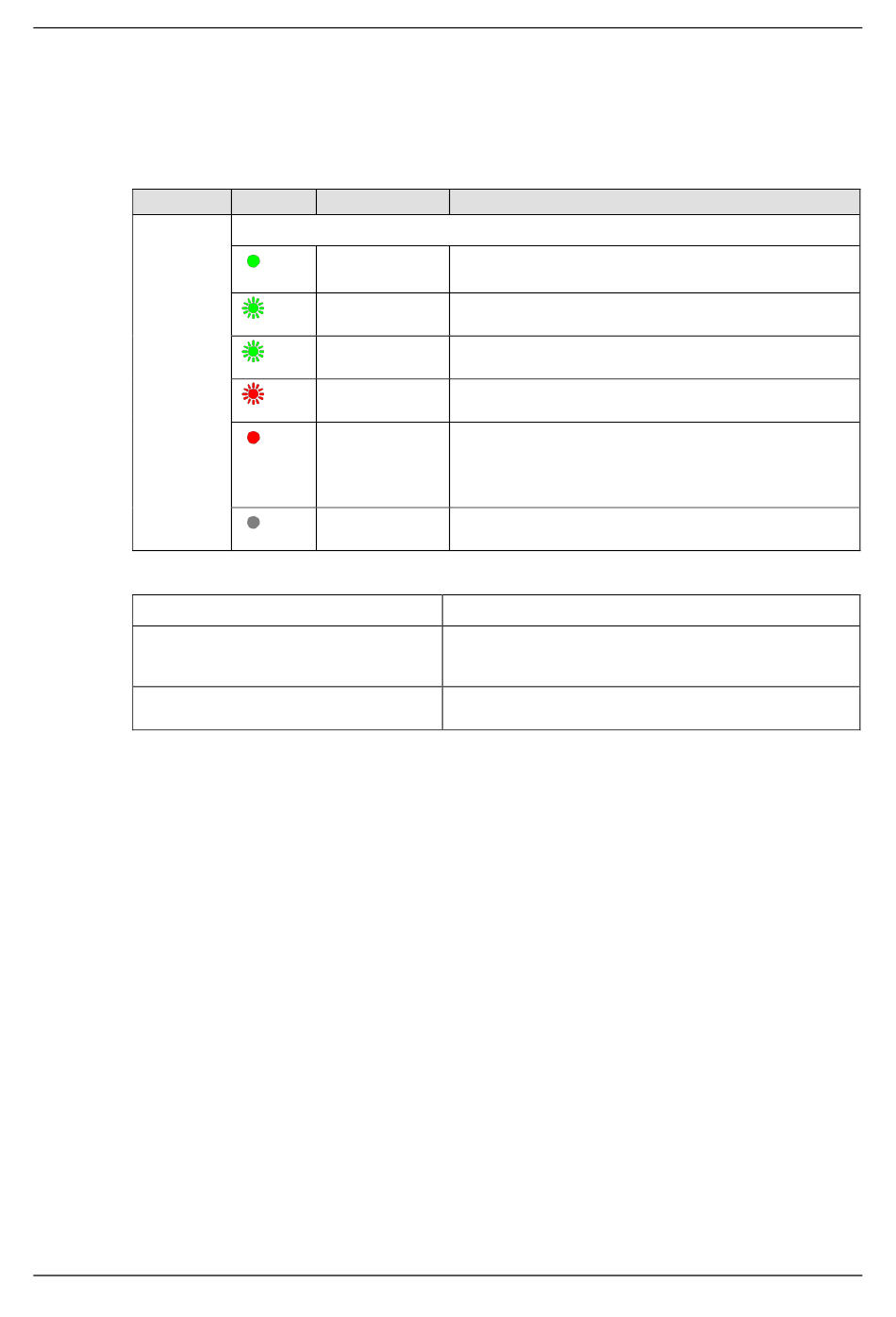

Tabelle 60: LED-Zustände für das PROFIBUS DP-Master-Protokoll
Tabelle 61: Definitionen der LED-Zustände für das PROFIBUS DP-Master-Protokoll
Bedeutung
Kommunikation zu allen Slaves hergestellt.
PROFIBUS ist konfiguriert, aber die Buskommunikation
ist noch nicht von der Applikation freigegeben.
Keine Konfiguration oder fehlerhafte Konfiguration
Kommunikation zu mindestens einem Slave
unterbrochen.
Kommunikation zu allen Slaves unterbrochen oder es ist
ein anderer schwerwiegender Fehler aufgetreten.
Im redundanten Mode: Der aktive Master wurde nicht
gefunden.
Das Gerät ist nicht eingeschaltet oder es liegt keine
Netzwerkspannung an.
Definition
Die Anzeige ist in Phasen ein- bzw. ausgeschaltet, mit
einer Frequenz von 5 Hz:
„Ein" für 100 ms gefolgt von „Aus" für 100 ms.
Die Anzeige ist in unregelmäßigen Intervallen ein- bzw.
ausgeschaltet.
