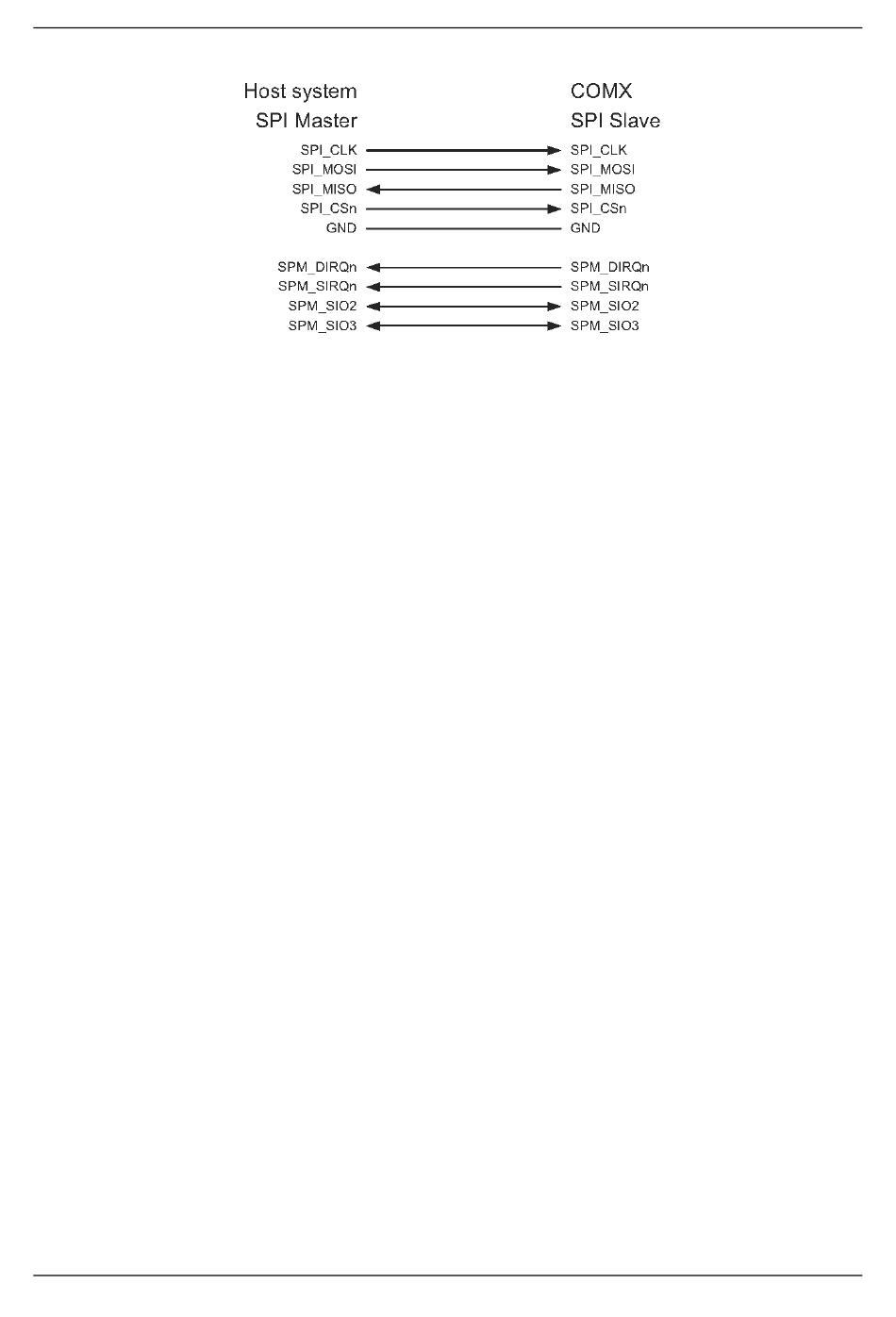

Die SPI-Verbindung sollte wie in der nachfolgenden Abbildung aufgebaut sein.

Abbildung 37: SPI-Master-Slave-Verbindung

Die Abbildung verdeutlicht auch die Signalrichtungen. Mindestens die Signale
SPI_CLK, SPI_CSn, SPI_MOSI und SPI_MISO sowie GND müssen miteinander
verbunden werden.
