die Homematic Zentrale.
• Nichtflüchtiger Speicher für Konfigurationsdaten.
• Montage auf einer Stan dard-Hutschiene inner-
halb von Vertei lungen.
• Galvanisch getrennter Leistungs- und Busteil.

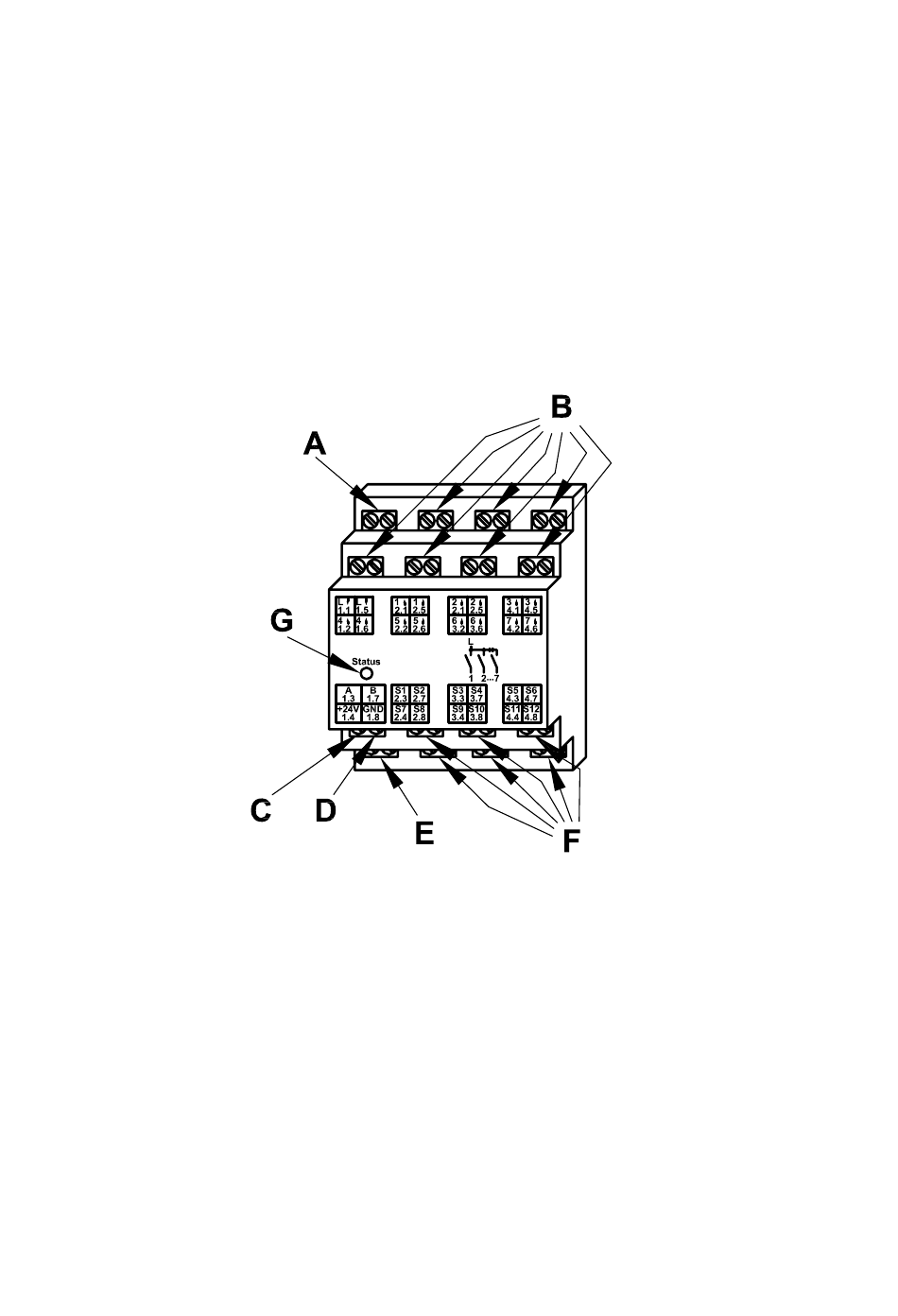

(A) - Außenleiteranschluss Lastseite
(B) - Ausgangsklemmen Kanäle 1 – 7
(C) - Bus A
(D) - Bus B
(E) – Busspannungsversorgung
(F) – Klemmen Tastereingänge
7
