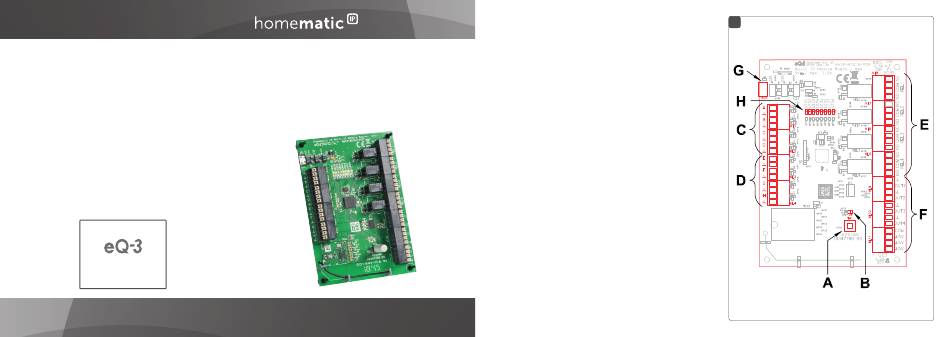

Bedienungsanleitung
Homematic IP Multi-IO-Modulpatine
4 x 4
Bevollmächtigter des Herstellers:
Manufacturer's authorised representative:
eQ-3 AG
Maiburger Straße 29
26789 Leer / GERMANY
www.eQ-3.de
HmIP-MIO16-PCB
Lieferumfang
Anzahl
Bezeichnung
1
Homematic IP Multi-IO-Modulplatine 4 x 4
Bausatz
1
Bedienungsanleitung
1
Bauanleitung
S. 1
Dokumentation © 2019 eQ-3 AG, Deutschland
Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des
Herausgebers darf diese Anleitung auch nicht auszugsweise in
irgendeiner Form reproduziert werden oder unter Verwendung
elektronischer, mechanischer oder chemischer Verfahren verviel-
fältigt oder verarbeitet werden.
Es ist möglich, dass die vorliegende Anleitung noch drucktech-
nische Mängel oder Druckfehler aufweist. Die Angaben in dieser
Anleitung werden jedoch regelmäßig überprüft und Korrekturen
in der nächsten Ausgabe vorgenommen. Für Fehler technischer
oder drucktechnischer Art und ihre Folgen übernehmen wir keine
Haftung.
Alle Warenzeichen und Schutzrechte werden anerkannt.
Printed in Hong Kong
Änderungen im Sinne des technischen Fortschritts können ohne
Vorankündigung vorgenommen werden.
154191
Version 1.0 (04/2019)
1

Werbung

loading

Inhaltszusammenfassung für eQ-3 Homematic IP HmIP-MIO16-PCB

  • Seite 1 Bauanleitung Homematic IP Multi-IO-Modulpatine S. 1 4 x 4 Dokumentation © 2019 eQ-3 AG, Deutschland Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf diese Anleitung auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren verviel- Bevollmächtigter des Herstellers:...
  • Seite 2 Inhaltsverzeichnis Hinweise zur Anleitung ...........2 Gefahrenhinweise ............2 Funktion und Geräteübersicht ........4 Allgemeine Systeminformationen ........ 5 Inbetriebnahme ..............6 Anlernen ..................6 Konfiguration ................8 Installations- und Anschlusshinweise ......17 Fehlerbehebung .............18 Befehl nicht bestätigt ............18 Duty Cycle ................18 Fehlercodes und Blinkfolgen ..........19 Wiederherstellung der Werkseinstellungen ....21 Allgemeine Hinweise zum Funkbetrieb .....22 Technische Daten, Entsorgungshinweise ....23...
  • Seite 3 Hinweise zur Anleitung Hinweise zur Anleitung Lesen Sie diese Anleitung sorgfältig, bevor Sie Ihr Home- matic IP Gerät in Betrieb nehmen. Bewahren Sie die An- leitung zum späteren Nachschlagen auf! Wenn Sie das Gerät anderen Personen zur Nutzung über- lassen, übergeben Sie auch diese Anleitung. Benutzte Symbole: Achtung! Hier wird auf eine Gefahr hingewiesen.
  • Seite 4 Gefahrenhinweise Das Gerät ist kein Spielzeug! Erlauben Sie Kindern nicht damit zu spielen. Lassen Sie das Verpa- ckungsmaterial nicht achtlos liegen. Plastikfolien/ -tüten, Styroporteile etc. können für Kinder zu einem gefährlichen Spielzeug werden. Bei Sach- oder Personenschäden, die durch un- sachgemäße Handhabung oder Nichtbeachten der Gefahrenhinweise verursacht werden, über- nehmen wir keine Haftung.
  • Seite 5 Funktion und Geräteübersicht Funktion und Geräteübersicht Die HmIP-MIO16-PCB bietet die Möglichkeit, auf vier analoge bzw. vier digitale Eingangssignale zu reagieren und damit sowohl vier Open-Collector- als auch vier Re- lais-Schaltausgänge am Gerät über eine CCU zu steuern. Über diese können auch andere HmIP-Aktoren kontrol- liert werden.
  • Seite 6 CCU3 oder in Verbindung mit vielen Partnerlösun- gen. Welcher Funktionsumfang sich innerhalb des Systems im Zusammenspiel mit weiteren Kompo- nenten ergibt, entnehmen Sie bitte dem Homema- tic  WebUi-Anwenderhandbuch. Alle technischen Do- kumente und Updates finden Sie stets aktuell unter www.eQ-3.de.
  • Seite 7 Inbetriebnahme Inbetriebnahme Anlernen Bitte lesen Sie diesen Abschnitt erst vollständig, bevor Sie mit dem Anlernen beginnen. Sie können das Gerät an die Smart Home Zentrale CCU2/CCU3 oder eine der Partnerlösungen an- lernen. Weitere Informationen dazu entnehmen Sie bitte dem Homematic IP Anwenderhandbuch bzw. dem Homematic WebUI-Handbuch (zu finden im Downloadbereich unter: www.homematic-ip.com).
  • Seite 8 Inbetriebnahme • Nun meldet sich das Gerät mit einer Anfrage zum Ver- binden bei der Zentrale. • Wenn die HmIP-MIO16-PCB an eine CCUx angemeldet ist, befindet sich das Gerät zunächst im Posteingang Hier sind die grundlegen- den Konfigurationen wie die Vergabe eines Namens oder die Raumzuordnung vorzu- nehmen, und man kann ei-...
  • Seite 9 Inbetriebnahme Konfiguration Das Gerät verfügt inklusive der virtuellen Kanäle über 50 Kanäle: Kanal 0: Geräteübergreifende Einstellungen Kanal 1–12: Sensoreingänge (ADC-Eingänge) Kanal 13–16: Digitale Tasterkanäle Kanal 17, 21, 25, 29: Reale Schaltkanäle (Relaisausgänge) Kanal 33, 37, 41, 45: Reale Schaltkanäle (Open-Collector-Ausgänge) Kanal 49: Wochenprogramm-Kanal Da das Gerät über eine Homematic CCU konfiguriert...
  • Seite 10 Inbetriebnahme Kanal 0 Kanal 0 ist für die geräteübergrei- fenden Parameter zuständig. Hier lassen sich die zyklischen Status- meldungen des Aktors deaktivie- ren oder ihr Intervall anpassen. Die lokale Reset-Funktion am Gerät kann hier ebenfalls ge- sperrt werden. Damit kann ein Reset des Geräts nur noch per Funk über die Zentrale erfolgen.
  • Seite 11 Inbetriebnahme Kanal 1–12: Sensoreingänge (ADC-Eingänge) Der Kanalparameter der Filtergröße bei Kanal 1 bestimmt, wie viele Messwerte in die Ermittlung der zyklisch gesen- deten Mittelwerte einfließen. Kanal 2 und 3 bieten die gleichen Einstellparameter und ermöglichen Direktverknüpfungen zu Aktoren, die ab- hängig von den hier einstellbaren Grenzwerten geschal- tet werden sollen.
  • Seite 12 Inbetriebnahme...
  • Seite 13 Inbetriebnahme sollten nur mit großem Bedacht gesetzt werden, da dies während der zyklischen Sendungen zu stark erhöhtem Funkverkehr und somit auch zu einer deutlichen Erhö- hung der Stromaufnahme z. B. bei Batteriebetrieb führt. Die beiden letzten Parameter Eventverzögerung und Zu- fallsanteil ermöglichen ein verzögertes Senden der be- dingten Schaltbefehle.
  • Seite 14 Inbetriebnahme Kanal 13–16: Digitale Tasteingänge Die Kanäle 13 bis 16 sind für die digitalen Tasteingänge zuständig. Hier lässt sich das Verhalten der kurzen und langen Tastendrücke anpassen.
  • Seite 15 Inbetriebnahme Nun folgen blockweise immer ein Realkanal, der für den Schaltzustand des jeweiligen Ausgangs zuständig ist, und die drei zugehörigen virtuellen Aktorkanäle (Näheres dazu siehe [1]). Kanal 17: Realkanal von Ausgang REL1 Kanal 17 ist der Realkanal des physischen Ausgangs REL 1. Hier kann das Sendeverhalten bei Zustandsänderungen konfiguriert werden.
  • Seite 16 Inbetriebnahme...
  • Seite 17 Inbetriebnahme Kanal 49: Wochen- programm-Kanal Den Abschluss der langen Kanalliste bildet der Wochen- programm-Kanal mit Kanalnummer Hier können für verschiedene chentage Schalt- zeitpunkte zu festen Uhrzeiten oder Ast- rozeiten sowie auch deren Kombination (siehe Screenshot) und die dann aus- zuführende Aktion konfiguriert werden.
  • Seite 18 Inbetriebnahme Installations- und Anschlusshinweise Zur Gewährleistung der elektrischen Sicherheit muss es sich bei der speisenden Quelle um eine Sicherheits-Schutzkleinspannung handeln. Außerdem muss es sich um eine Quelle begrenz- ter Leistung gemäß EN60950-1 handeln, die nicht mehr als 15 W liefern kann. Üblicherweise werden beide Forderungen von handelsüblichen Stecker- netzteilen mit entsprechender Leistung erfüllt.
  • Seite 19 Fehlerbehebung Fehlerbehebung Befehl nicht bestätigt Bestätigt mindestens ein Empfänger einen Befehl nicht, leuchtet zum Abschluss der fehlerhaften Übertragung die Geräte-LED (B) rot auf. Grund für die fehlerhafte Übertra- gung kann eine Funkstörung sein (s. „8 Allgemeine Hin- weise zum Funkbetrieb“ auf Seite 22). Die fehlerhafte Übertragung kann folgende Ursachen haben: • Empfänger nicht erreichbar, • Empfänger kann Befehl nicht ausführen...
  • Seite 20 Fehlerbehebung Inbetriebnahme oder Erstinstallation eines Systems durch vermehrte und funkintensive Anlernprozesse der Fall sein. Eine Überschreitung des Duty Cycle Limits wird durch ein langes rotes Leuchten der Geräte-LED (B) angezeigt und kann sich durch temporär fehlende Funktion des Gerätes äußern. Nach kurzer Zeit (max. 1 Stunde) ist die Funktion des Gerätes wiederhergestellt.
  • Seite 21 Fehlerbehebung Kurzes Anlernmodus Geben Sie die letz- oranges Blinken aktiv ten vier Ziffern der (alle 10 s) Geräte-Seriennum- mer zur Bestätigung ein (s. „5.2 Anlernen“ auf Seite 6). 6x langes rotes Gerät defekt Achten Sie auf die Blinken Anzeige in Ihrer App oder wenden Sie sich an Ihren Fachhändler.
  • Seite 22 Wiederherstellung der Werkseinstellungen Wiederherstellung der Werkseinstellungen Die Werkseinstellungen des Geräts können wieder- hergestellt werden. Dabei gehen alle Einstellungen verloren. Um die Werkseinstellungen der Fernbedienung wieder- herzustellen, gehen Sie wie folgt vor: • Drücken Sie die Systemtaste (A) für 4 s, bis die Geräte-LED (B) orange blinkt.
  • Seite 23 Empfangseigenschaften der Empfänger spielen Umwelteinflüsse wie Luftfeuchtigkeit neben baulichen Gegebenheiten vor Ort eine wichtige Rolle. Hiermit erklärt die eQ-3 AG, Maiburger Str. 29, 26789 Leer, Deutschland, dass der Funkanlagentyp Homematic IP HmIP-MIO16-PCB der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:...
  • Seite 24 Technische Daten Technische Daten Geräte-Kurzbezeichnung: HmIP-MIO16-PCB Versorgungsspannung: Stromaufnahme: 1,5 A max. Leistungsaufnahme Ruhebetrieb: 0,2 W Maximale Schaltleistung: Relaisausgänge 12 W @ 0,5 A / 24 V Open-Collector-Ausgänge 6 W @ 0,2 A / 30 V Lastart: Ohmsche Last Relais: Wechsler Leitungsart/-querschnitt: starre und flexible Leitung, 0,25–1,5 mm²...
  • Seite 25 Technische Daten Entsorgungshinweis Gerät nicht im Hausmüll entsorgen! Elektroni- sche Geräte sind entsprechend der Richtlinie über Elektro- und Elektronik-Altgeräte über die örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen. Konformitätshinweis Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet.
