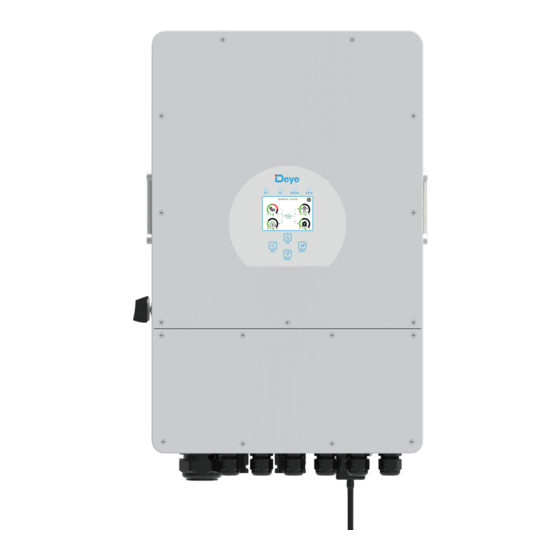

Deye SUN-8K-SG04LP3 Benutzerhandbuch
Hybrid-wechselrichter
Vorschau ausblenden
Andere Handbücher für SUN-8K-SG04LP3:
- Bedienungsanleitung (43 Seiten) ,
- Benutzerhandbuch (50 Seiten) ,
- Benutzerhandbuch (43 Seiten)
Verwandte Anleitungen für Deye SUN-8K-SG04LP3
Inhaltszusammenfassung für Deye SUN-8K-SG04LP3
- Seite 1 Hybrid-Wechselrichter SUN-8K-SG04LP3 SUN-10K-SG04LP3 SUN-12K-SG04LP3 Benutzerhandbuch...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Sicherheitshinweise ………………………………………………… 2.Produktbeschreibung 01-04 ………………………………………………… 2.1 Produktübersicht 2.2 Produktabmessungen 2.3 Produkteigenschaften 2.4 Grundlegende Systemarchitektur Installation 05-22 …………………………………………………………… 3.1 Teileliste 3.2 Montageanleitung 3.3 Batterie-Anschluss 3.4 Netzanschluss und Anschluss der Ersatzlast 3.5 Photovoltaik(PV)-Anschluss 3.6 Stromwandler(CT)-Anschluss 3.7 Erdungsanschluss (obligatorisch) 3.8 WIFI-Anschluss 3.9 Verdrahtung des Wechselrichters 3.10 Verdrahtungsschema 3.11 Typisches Anwendungsdiagramm eines Dieselgenerators... -
Seite 3: Benutzung Dieses Handbuchs
Der Inhalt kann aufgrund von Produktweiterentwicklungen in regelmäßigen Abständen aktualisiert oder überarbeitet werden. Die Informationen in diesem Handbuch können ohne vorherige Ankündigung geändert werden.Das neueste Handbuch kann über folgende Adresse bezogen werden: service@deye.com.cn 1. Sicherheitshinweise · Dieses Kapitel enthält wichtige Sicherheits- und Bedienungshinweise. Lesen Sie dieses Handbuch und bewahren Sie es zum späteren Nachschlagen auf. -
Seite 4: Produktübersicht
2.1 Produktübersicht 1: Indikatoren des Wechselrichters 7: Messgerät-485-Anschluss 13: Netz 2: LCD-Anzeige 14: Last 8: Batterie-Eingangsanschlüsse 3: Funktionstasten 15: Generator-Eingang 9: Funktionsanschluss 4: Ein-/Ausschalttaste 10: ModeBUS-Anschluss 16: WiFi-Schnittstelle 11: BMS-Anschluss 5: DC-Schalter 12: PV-Eingang mit zwei MPPT 6: Paralleler Anschluss - 02 -... -
Seite 5: Produktabmessungen
2.2 Produktabmessungen Abmessungen des Wechselrichters Montage-Halterung - 03 -... -
Seite 6: Produkteigenschaften
2.3 Produkteigenschaften - 230V/400V Dreiphasen-Wechselrichter mit reiner Sinuswelle. - Eigenverbrauch und Einspeisung ins Netz. - Automatischer Neustart bei AC-Wiederhererstellung. - Programmierbare Versorgungspriorität für Batterie oder Netz. - Mehrere programmierbare Arbeitsmodi: Am Netz, ohne Netz und USV. - Batterieladestrom/Spannung je nach Anwendung konfigurierbarer über LCD-Einstellung. - AC/Solar/Generator-Ladepriorität konfigurierbar über LCD-Einstellung. -
Seite 7: Installation
3. Installation 3.1 Parts List Überprüfen Sie das Produkt vor der Installation. Vergewissern Sie sich, dass nichts in der Verpackung beschädigt ist. In der Verpackung sollten folgende Artikel enthalten sein: Edelstahl-Kollisionsschutzs 1x Hybrid-Wechs 1x Wandhalterung chraube M8x80 elrichter 1xParallel-Kommunikat 1x L-Typ ionskabel Batterie-Temperatursensor Sechskantschlüssel... -
Seite 8: Montageanleitung
3.2 Montageanleitung Vorsichtsmaßnahmen bei der Installation Dieser Hybrid-Wechselrichter ist für die Verwendung im Freien (IP65) ausgelegt, bitte stellen Sie sicher, dass der Installationsort die folgenden Bedingungen erfüllt: · Nicht in direktem Sonnenlicht · Nicht in Bereichen, in denen leicht entflammbare Materialien gelagert sind ·... -
Seite 9: Montage Des Wechselrichters
≥500mm ≥500mm Für eine gute Luftzirkulation zur Wärmeableitung sollten Sie einen Freiraum von ca. 50cm zur Seite und ca. 50cm über und unter dem Gerät sowie 100cm nach vorne einhalten. Montage des Wechselrichters Denken Sie daran, dass dieser Wechselrichter schwer ist! Bitte seien Sie vorsichtig, wenn Sie ihn aus der Verpackung nehmen. -
Seite 10: Batterie-Anschluss
3.3 Batterie-Anschluss Für einen sicheren Betrieb und die Einhaltung der Vorschriften ist ein separater DC-Überstromschutz oder eine Trennvorrichtung zwischen der Batterie und dem Wechselrichter erforderlich. Bei einigen Anwendungen sind Schaltgeräte möglicherweise nicht erforderlich, aber Überstromschutzvorrichtungen sind dennoch erforderlich. Die erforderliche Größe der Sicherung oder des Schutzschalters entnehmen Sie bitte den typischen Stromstärken in der nachstehenden Tabelle. - Seite 11 Die gesamte Verkabelung muss von einem Fachmann durchgeführt werden. Der Anschluss der Batterie mit einem geeigneten Kabel ist für den sicheren und effizienten Betrieb des Systems wichtig. Um die Verletzungsgefahr zu verringern, finden Sie in Tabelle 3-2 die empfohlenen Kabel. Bitte befolgen Sie die folgenden Schritte, um die Batterie anzuschließen: 1.Bitte wählen Sie ein geeignetes Batteriekabel mit dem richtigen Anschluß, der gut in die Batterieklemmen passt.
- Seite 12 3.3.2 Definition des Funktionsanschlusses Wechselrichter CN1: TEMP: 1,2 CN2: G_start: 1,2 CT_1: 3,4 G_valve: 3,4 CT_2: 5,6 Grid_Ry: 5,6 CT_3: 7,8 RSD: 7+, 8- Parallel_A Parallel_B Meter-485 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 ModeBUS Parallel A: Parallel-Kommunikations- anschluss 1(CAN-Schnittstelle).
-
Seite 13: Anschluss Des Temperatursensors Für Blei-Säure-Batterie
3.3.3 Anschluss des Temperatursensors für Blei-Säure-Batterie Temp. CT - 11 -... - Seite 14 3.4 Grid connec�on and backup load connec�on · Vor dem Anschluss an das Stromnetz installieren Sie bitte einen separaten AC-Schutzschalter zwischen Wechselrichter und Netz. Dadurch wird sichergestellt, dass der Wechselrichter während der Wartung sicher getrennt werden kann und vollständig vor Überstrom geschützt ist. 20A für 8kW, 32A für 10kW und 32A für 12KW sind die empfohlenen Werte für den AC-Schutzschalter für den Lastanschluss.
-
Seite 15: Photovoltaik(Pv)-Anschluss
Vergewissern Sie sich, dass die Stromquelle (AC) vom Netz getrennt ist, bevor Sie versuchen, sie mit dem Gerät zu verdrahten. 3.Führen Sie dann die AC-Ausgangsdrähte entsprechend der auf der Klemmleiste angegebenen Polarität ein und ziehen Sie die Klemme fest. Achten Sie darauf, dass die entsprechenden N- und PE-Drähte ebenfalls an die entsprechenden Klemmen angeschlossen werden. -
Seite 16: Auswahl Der Pv-Module
3.5.1 Auswahl der PV-Module: Bei der Auswahl der richtigen PV-Module sind folgende Parameter zu beachten: 1)Die Leerlaufspannung (Voc) der PV-Module darf die max. PV-Array-Leerlaufspannung des Wechselrichters nicht überschreiten. 2)Die Leerlaufspannung (Voc) der PV-Module sollte höher sein als die minimale Startspannung. Wechselrichter Modell 10KW 12KW... -
Seite 17: Empfohlener Wert
Sicherheitshinweis: Bitte verwenden Sie zugelassene DC-Kabel für die PV-Anlage. Querschnitt(mm²) Kabel-Typ Bereich Empfohlener Wert Industrieübliches PV-Kabel 4.0~6.0 4.0(12AWG) (Modell: PV1-F) (12~10AWG) Tabelle 3-6 Die Schritte zum Zusammenbau der DC-Steckverbinder sind wie folgt aufgeführt: a)Das Gleichstromkabel ca. 7mm abisolieren, die Überwurfmutter des Steckers demontieren (siehe Abb. - Seite 18 Abb. 3.5 Stecker mit aufgeschraubter Überwurfmutter d)Stecken Sie schließlich den DC-Stecker in den positiven und negativen Eingang des Wechselrichters, wie in Abbildung 5.6 dargestellt. Abb. 3.6 DC-Eingangsanschluss Achtung! Sonnenlicht, das auf das Panel scheint, erzeugt Spannung, und eine hohe Spannung in Reihe kann lebensgefährlich sein. Daher muss vor dem Anschluss der DC-Eingangsleitung das Solarmodul mit einem lichtundurchlässigen Material abgedeckt werden und der DC-Schalter sollte auf "OFF"...
-
Seite 19: Stromwandler(Ct)-Anschluss
3.6 Stromwandler(CT)-Anschluss N R S T PE N R S T PE N R S T PE Grid Load N R S T PE Wechselrichter Schwarzer Draht Weißer Draht 3 4 5 6 7 8 An der zweiten Seite des muss Master-Wechselrichter angeschlossen werden... -
Seite 20: Erdungsanschluss (Obligatorisch)
Achtung! Wenn sich der Wechselrichter im netzunabhängigen Zustand befindet, muss die N-Leitung an die Erde angeschlossen werden. 3.7 Erdungsanschluss (obligatorisch) Das Erdungskabel muss mit der Erdungsplatte auf der Netzseite verbunden werden, um einen elektrischen Schlag zu vermeiden, wenn der ursprüngliche Schutzleiter ausfällt. 3.8 WIFI-Anschluss Für die Konfiguration des Wi-Fi-Steckers beachten Sie bitte die Illustrationen des Wi-Fi-Steckers. - Seite 21 3.9 Wiring System for Inverter - 19 -...
-
Seite 22: Verdrahtungsschema
3.10 Verdrahtungsschema L-Leitung N-Leitung PE-Leitung Wechselrichter N R S T PE N R S T PE N R S T PE Grid Load Wechselrichter Erdung ①DC- Schutzschalter ②AC Schutzschalter Battery pack ③AC Schutzschalter CT1 CT2 Netz R S T ④AC Schutzschalter Haushaltslast Ersatzlast ①... -
Seite 23: Typisches Anwendungsdiagramm Eines Dieselgenerators
3.11 Typisches Anwendungsdiagramm eines Dieselgenerators L-Leitung N-Leitung PE-Leitung G-Start (1,2): Trockenkontaktsignal zum Starten des Dieselgenerators Wechselrichter N R S T PE N R S T PE N R S T PE Grid Load Wechselrichter Erdung ①DC Schutzschalter Spule Relais Batteriepack Offene r Konta kt ②AC... -
Seite 24: Phasenparallel-Schaltplan
3.12 Phasenparallel-Schaltplan (In Entwicklung) L-Leitung N-Leitung PE-Leitung Wechse N R S T PE N R S T PE N R S T PE lrichter Grid Load Nr. 3 Parallel_A Parallel_B Zähler-485 (Slave) Erdung Inverter N R S T PE N R S T PE N R S T PE ①... -
Seite 25: Betrieb
4. BETRIEB 4.1 Strom EIN/AUS Sobald das Gerät ordnungsgemäß installiert ist und die Batterien gut angeschlossen sind, drücken Sie einfach die Ein/Aus-Taste (auf der linken Seite des Gehäuses), um das Gerät einzuschalten. Wenn das System ohne angeschlossene Batterie, aber mit PV oder Netz verbunden ist und die EIN/AUS-Taste ausgeschaltet ist, leuchtet die LCD-Anzeige immer noch auf (auf dem Display wird AUS angezeigt). -
Seite 26: Lcd Display Icons
5. LCD Display Icons 5.1 Main Screen The LCD is touchscreen, below screen shows the overall informa�on of the inverter. 05/28/2019 15:34:40 8.30 -3.00 -2.00 3.00 1. Das Symbol in der Mitte des Startbildschirms zeigt an, dass sich das System im Normalbetrieb befindet. -
Seite 27: Hauptbildschirm
5.1.1 LCD-Betriebsablaufplan Solar-Seite Solar-Diagram Netz-Diagramm Netz-Seite Wechselrichter-Seite Hauptbildschirm Bettery-Seite BMS-Seite Last-Diagramm Last-Seite Batterie-Einstellung System-Arbeitsmodu s Netz-Einstellung Systemeinstellung Gen-Port Verwendung Grundeinstellung Erweiterte Funktion Geräte-Infos - 25 -... -
Seite 28: Solarstrom-Kurve
5.2 Solarstrom-Kurve Solar Dies ist die Detailseite zu Solarmodulen. ③ ① ① Solarmodul-Erzeugung. Strom: 1560W Heute=8.0 KWH Spannung, Strom, Leistung für jeden MPPT. ② ② PV1-V: 286V PV2-V: 45V Gesamt=12.00 KWH ③ Solarmodul Energie für Tag und Gesamt. PV1-I: 5.5A PV2-I: 0.0A PV1-P: 1559W PV2-P: 1W Drücken Sie die Schaltfläche "Energie", um die... -
Seite 29: Kurvenseite - Solar & Last & Netz
Li-BMS Mittlere Spannung:50.34V Charging Voltage :53.2V Batterie Gesamtstrom:55.00A Entladespannung:47.0V Mittlere Temperatur : Ladestrom:50A date n 23.5C Entladestrom :25A Entladung Gesamt-SOC:38% Details Dump-Energie:57Ah Daten U:49.58V I:2.04A Li-BMS Leistung:101W Aufladen Volt Strom Temp Energie Störung Volt Strom 50.38V 19.70A 30.6C 52.0% 26.0Ah 0.0V 0.0A 0|0|0... -
Seite 30: Menü "Systemeinstellung
5.4 Menü "Systemeinstellung" Systemeinstellung Dies ist die Seite für die Systemeinstellungen. System-Arbeitsmodus Batterie einstellu Verwendung des Netzeinstellung Generatoranschlusses Grund Erweiterte Geräte-Info. einstell ung Funktion 5.5 Menü "Grundeinstellung" Grundeinstellung Werksrückstellung: Alle Parameter des Wechselrichters zurücksetzen. Time Syncs Beep Auto Dim Sperrung aller Änderungen: Aktivieren Sie diese Option, um Monat Basic Jahr... -
Seite 31: Menü "Batterieeinstellung
5.6 Menü "Batterieeinstellung" Batteriekapazität: Hierdurch erfährt der Deye Batterieeinstellung Hybrid-Wechselrichter die Größe Ihrer Batteriebank. Batt Mode Batt V verwenden: Verwende die Batteriespannung für alle Lithium Einstellungen (V). 400Ah Batt-Kapazität Batt Batt % verwenden: Verwende den Batterie-SOC für alle Mode Use Batt V Max A Aufladung Einstellungen (%). - Seite 32 Generator Diese Seite gibt Auskunft über die Ausgangs-spannung, Frequenz und Leistung des Generators. Und, wie viel Energie Strom: 6000W Heute=10 KWH vom Generator verbraucht wird. Gesamt =10 KWH P_L1: 2KW V_L1: 230V P_L2: 2KW V_L2: 230V P_L3: 2KW V_L3: 230V Batterieeinstellung Lithium-Modus: Es ist ein BMS-Protokoll, siehe Dokument (Zugelassene Batterie).
-
Seite 33: Empfohlene Batterieeinstellungen
Empfohlene Batterieeinstellungen Torque-Wert Batterie-Typ Absorptionsstufe Erhaltungsstufe (alle 30 Tage 3 Std.) AGM (oder PCC) 14.2v (57.6v) 13.4v (53.6v) 14.2v(57.6v) 14.1v (56.4v) 13.5v (54.0v) Nass 14.7v (59.0v) 13.7v (55.0v) 14.7v(59.0v) Lithium Folge seinen BMS-Spannungsparametern 5.7 Menü "System-Arbeitsmodus-Einstellung" System-Arbeitsmodus Arbeitsmodus erkauf zuerst: In diesem Modus kann der Verkauf zuerst 12000 Hybrid-Wechselrichter überschüssigen Strom, der von den... - Seite 34 Solar-Verkauf: "Solar-Verkauf" ist für Null-Export an die Last oder Null-Export an CT: Wenn dieses Element aktiv ist, kann die überschüssige Energie zurück ins Netz verkauft werden. Wenn diese Option aktiviert ist, wird die PV-Stromquelle vorrangig wie folgt genutzt: Verbrauch unter Last, Aufladen der Batterie und Einspeisung ins Netz. Max.
-
Seite 35: Menü "Netz-Einstellung
5.8 Menü "Netz-Einstellung" Netz-Einstellung Bitte wählen Sie den richtigen Netz-Modus für Ihr Gebiet. Wenn Sie sich nicht sicher sind, wählen Sie bitte Netz-Modus Allgemeiner Standard Allgemeiner Standard. UL1741＆ IEEE1547 Grid CPUC RULE21 Bitte wählen Sie den richtigen Netztyp für Ihre Region, da Set1 SRD-UL-1741 das Gerät sonst nicht funktioniert oder beschädigt wird. -
Seite 36: Menü "Verwendung Des Generatoranschlusses
5.9 Menü "Verwendung des Generatoranschlusses" Nennleistung des Generator-Eingangs: zulässige maximale Leistung VERWENDUNG DES GENERATORANSCHLUSSES des Dieselgenerators. Modus GEN-Anschluss an Netzeingang: Schließen Sie den Dieselgenerator an Generator-Eingang GEN-Anschluss an Netzeingang den Netzeingangs-Anschluss an. PORT Nennleistung Intelligent-Last Ausgang: In diesem Modus wird der Set1 Generator-Eingangsanschluss als Ausgang verwendet, der nur dann 8000W... -
Seite 37: Menü "Erweiterte Funktionen
5.10 Menü "Erweiterte Funktionen" Erweiterte Funktion Lichtbogenfehler EIN: Dies gilt nur für die USA. System-Selbsttest: Deaktivieren. Dies gilt nur für den Lichtbogenfehler EIN Reserve-Verzögerung Hersteller. Gen-Spitzenlastabbau: Aktivieren. Wenn die Leistung des Func Lichtbogenfehler löschen Generators den Nennwert überschreitet, stellt der Set1 Wechselrichter den redundanten Teil bereit, um System-Selbsttest... -
Seite 38: Modus
5.11 Device Info Setup Menu Li-BMS Li-BMS Device Info. Auf dieser Seite werden Wechselrichter-ID, Inverter ID: 2102199870 Flash SUN-12K Charge Charge Volt Volt Curr Curr Temp Temp Energy Energy Fault Fault Wechselrichterversion und Alarmcodes angezeigt. HMI: Ver 1001-8010 MAIN:Ver2002-1046-1707 Volt Volt Curr Curr... -
Seite 39: Modus Iii: Mit Intelligent-Last
Modus III: Mit Intelligent-Last AC-Kabel DC-Kabel Solar Ersatzlast Netzgekoppelte Haushaltslast Netz Batterie Intelligent-Last Modus III: Mit Intelligent-Last On-Grid+AC couple AC-Kabel DC-Kabel Solar Ersatzlast Netzgekoppelte Haushaltslast Netz Batterie Intelligent-Last Die erste Priorität des Systems ist immer die PV-Leistung, die zweite und dritte Priorität ist die Batteriebank oder das Netz, je nach den Einstellungen. -
Seite 40: Beschreibung
Fehlercode Beschreibung Lösungen 1. Prüfe die PV-Eingangspolarität DC-Eingangs-Polaritätsumkehr -Fehler 2. Bitte kontaktiere uns, wenn es nicht in den normalen Zustand zurückbringen läßt. 1. Die BUS-Spannung kann nicht von PV oder Batterie aufgebaut werden. DC_START_Fehler 2. Neustart des Wechselrichters, wenn der Fehler weiter besteht, bitte kontaktiere uns für Hilfe. - Seite 41 Fehlercode Beschreibung Lösungen BUS-Überstrom. 1. Prüfe den PV-Eingangsstrom und die Batteriestrom-Einstellung Tz_HV_Überstrom_Fehler 2. Starte das System 2-3 Mal neu. 3. Wenn der Fehler weiter besteht, kontaktiere uns für Hilfe. Ferngesteuerte Abschaltung Tz_Notstopp_Fehler 1. zeigt an, dass der Wechselrichter ferngesteuert wird. Fehler durch Ableitstrom 1.
- Seite 42 Fehlercode Beschreibung Lösungen 1. Bitte überprüfe jeden Batteriestatus, wie Spannung/SOC und Störung der Reservebatterie Parameter usw., und stelle sicher, dass alle Parameter gleich sind. 2. Wenn der Fehler weiter besteht, kontaktiere uns für Hilfe. Netzfrequenz außerhalb des Bereichs 1. Prüfe, ob die Frequenz im Bereich der Spezifikation liegt; 2.
- Seite 43 Unter unserer Anleitung senden die Kunden unsere Produkte zurück, damit wir einen Wartungs- oder Ersatz-service für gleichwertige Produkte anbieten können. Die Kunden müssen die notwendigen Frachtkosten und andere damit verbundene Kosten tragen. Jeder Ersatz oder jede Reparatur des Produkts deckt die verbleibende Garantiezeit des Produkts ab. Wird ein Teil des Produkts oder eine Komponente während der Garantiezeit durch uns ersetzt, gehen alle Rechte und Interessen an dem Ersatzprodukt oder der Komponente auf uns über.
-
Seite 44: Datenblatt
8. Datenblatt Modell SUN-8K-SG04LP3 SUN-10K-SG04LP3 SUN-12K-SG04LP3 Batterie Eingangsdaten Batterie-Typ Blei-Säure oder Li-lon Batteriespannungsbereich (V) 40-60V Max. Ladestrom (A) 190A 210A 240A Max. Entladestrom (A) 190A 210A 240A Ladekurve 3 Stufen / Ausgleichsladung Externer Temperatursensor Ladestrategie für Li-lon-Batterie Selbst-Adaption an BMS PV-Strang Eingangsdaten Max. -
Seite 45: Zertifizierungen Und Standards
Zertifizierungen und Standards VDE 0126, AS4777, Netzregulierung NRS2017, G98, G99, IEC61683, IEC62116, IEC61727 Sicherheitsvorschriften IEC62109-1, IEC62109-2 EN61000-6-1, EN61000-6-3, FCC 15 class B Allgemeine Daten Betriebstemperaturbereich (℃) -25-60℃, >45℃ Leistungsminderung Kühlung Intelligente Kühlung Geräusch (dB) <55 dB Kommunikation mit BMS RS485; CAN Gewicht (kg) 34.5 Größe (mm) - Seite 46 9. Anhang I Definition des RJ45-Anschlusspins für BMS 1 2 3 4 5 6 7 8 BMS-Anschluss RS485 Pin 485_B 485_A CAN-H CAN-L GND_485 485_A 485_B Definition des RJ45-Anschlusspins für Messgerät-485 1 2 3 4 5 6 7 8 Pin des Messgerät-485 Anschluss des Messgerät-485 ZÄHLER-485_B ZÄHLER-485_A...
-
Seite 47: Anhang
10. Anhang II 1. Abmessungen des Stromwandlers (CT) mit geteiltem Kern: (mm) 2. Die Länge des sekundären Ausgangskabels beträgt 4m. Außen-Vorsprung - 45 -... - Seite 48 Add: No.26-30, South Yongjiang Road, Beilun, 315806, Ningbo, China Tel: +86 (0) 574 8622 8957 Fax: +86 (0) 574 8622 8852 E-mail: service@deye.com.cn Web: www.deyeinverter.com 30240301000367 Ver: 2.2, 2021-7-27...
