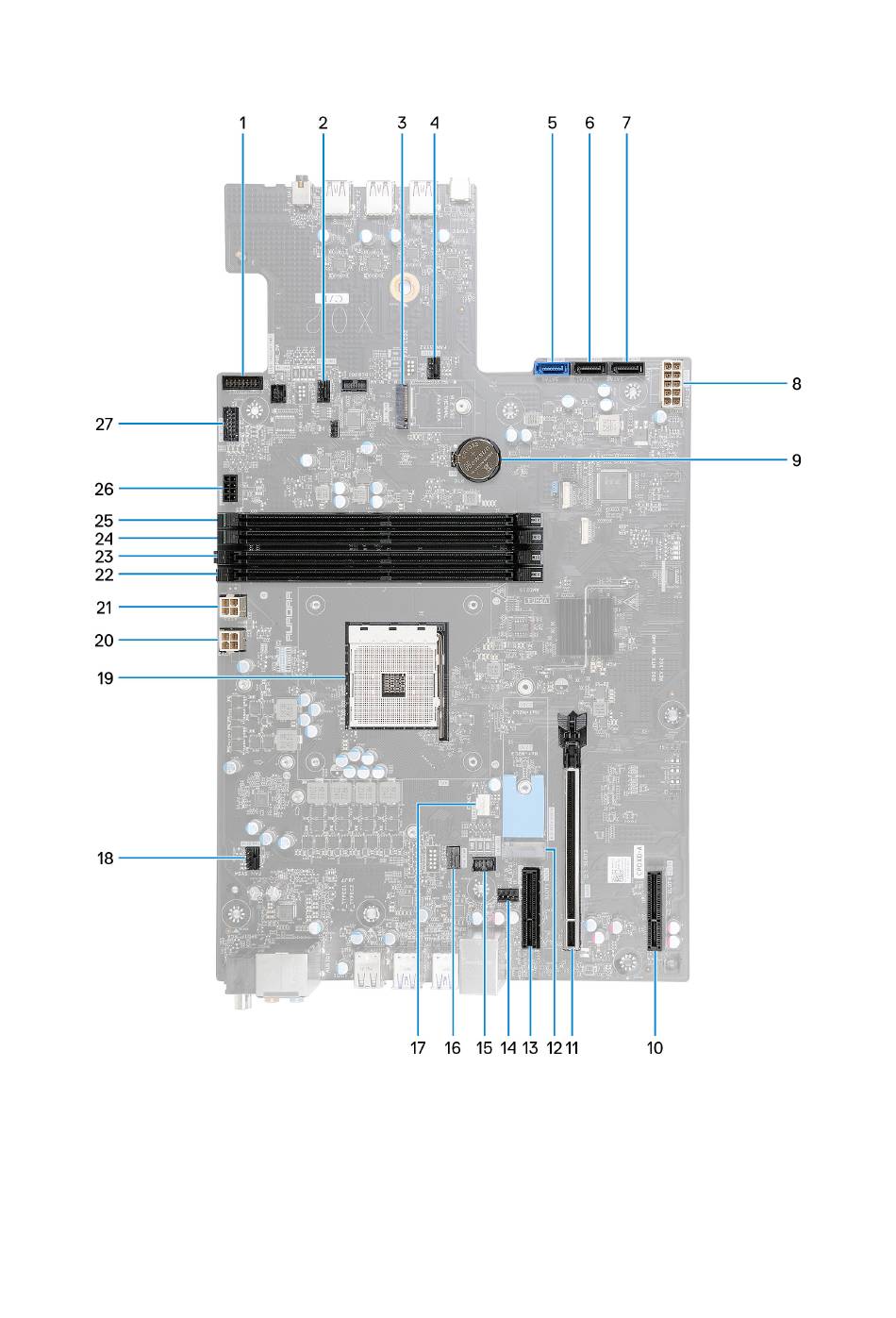

Komponenten der Hauptplatine

1. Ring-Umgebungs-Netzschalteranschluss
3. Wireless-Kartensteckplatz (M.2 WLAN)
5. SATA-6 Gbit/s-Laufwerksanschluss (SATA 0)
7. SATA 6 Gbit/s Laufwerksanschluss (SATA 2)
9. Knopfzellenbatterie
11. Mechanischer PCI-Express x16-/Elektrischer PCIe Gen4 x16-
Kartensteckplatz (SLOT2)
13. PCI-Express x4-Kartensteckplatz (SLOT1)
12
2. FAN_SYS3-Anschluss
4. FAN_SYS2-Anschluss
6. SATA 6 Gbit/s Laufwerksanschluss (SATA 1)
8. Netzteilanschluss (ATX1_2)
10. PCI-Express x4-Kartensteckplatz (SLOT4)
12. SSD-Steckplatz (M.2 PCIe SSD.0)
14. Hinterer Gehäuselüfteranschluss (FAN_SYS1)
