15. Anschluss für Lüfter-LED (FAN LED1)
17. Anschluss für CPU-Lüfter
19. CPU-Sockel
21. Netzteilanschluss (ATX3)
23. Speichermodul-Steckplatz, DIMM 1
25.Speichermodul-Steckplatz, DIMM 2
27. Anschluss für Seitenbeleuchtung
Empfohlene Werkzeuge
Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein:
● Kreuzschlitzschraubendreher Nr. 1
● Schlitzschraubendreher
● Kunststoffstift
Schraubenliste
ANMERKUNG: Beim Entfernen der Schrauben von einer Komponente wird empfohlen, sich den Schraubentyp und die Menge
der Schrauben zu notieren und die Schrauben anschließend in einer Box aufzubewahren. So wird sichergestellt, dass die richtige
Anzahl der Schrauben und der richtige Schraubentyp wieder angebracht werden, wenn die Komponente ausgetauscht wird.
ANMERKUNG: Manche Computer verfügen über magnetische Oberflächen. Stellen Sie sicher, dass die Schrauben nicht an
solchen Oberflächen befestigt bleiben, wenn Sie eine Komponente austauschen.
ANMERKUNG: Die Farbe der Schraube kann je nach bestellter Konfiguration variieren.

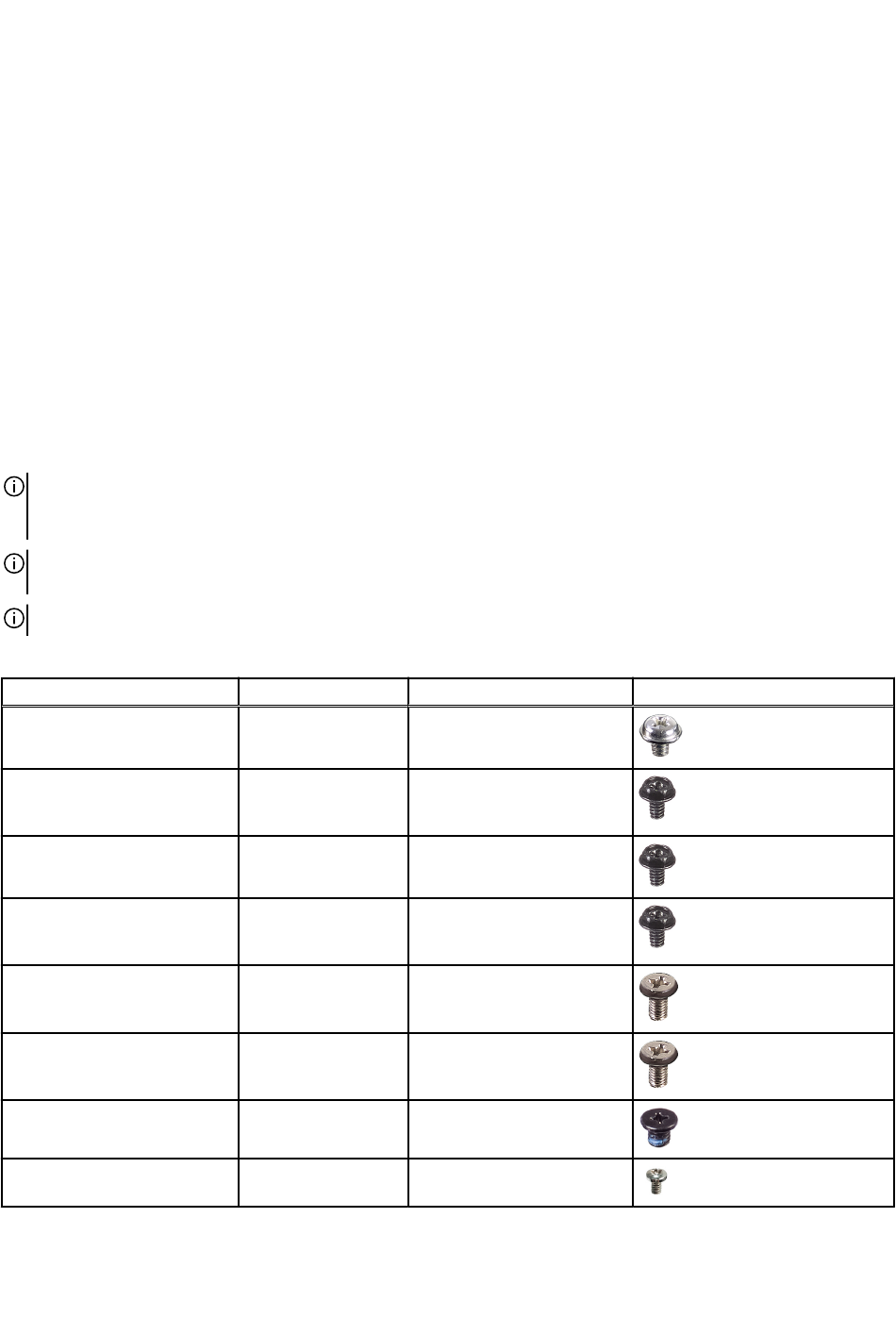

Tabelle 1. Schraubenliste
Komponente
Netzteilhalterung
Netzteilhalterung (für Computer
mit durchsichtiger linker
Abdeckung)
Netzteil
Netzteil (für Computer
mit durchsichtiger linker
Abdeckung)
Seitenbeleuchtung (für
Computer mit durchsichtiger
linker Abdeckung)
Kühler- und Lüfterbaugruppe
Antennen
Obere Blende
Schraubentyp
Menge
#6-32x1/4"
2
#6-32x1/4"
2
#6-32x1/4"
4
#6-32x1/4"
4
M3x5
2
M3x5
1
M3x3
2
M3x7
4
16. Anschluss des Lüfterpumpe (FAN PUMP)
18. Oberer Gehäuselüfteranschluss (FAN_SYS4)
20.Netzteilanschluss (ATX2)
22. Speichermodul-Steckplatz, DIMM 3
24.Speichermodul-Steckplatz, DIMM 4
26.SATA-Stromversorgungsanschluss
Abbildung Schraube
