Alienware Aurora Ryzen Edition R14 Servicehandbuch Seite 60

VORSICHT: Legen Sie keine Kabel unter die Wireless-Mini-Card, um Beschädigungen der Wireless-Mini-Card zu
vermeiden.
Info über diese Aufgabe

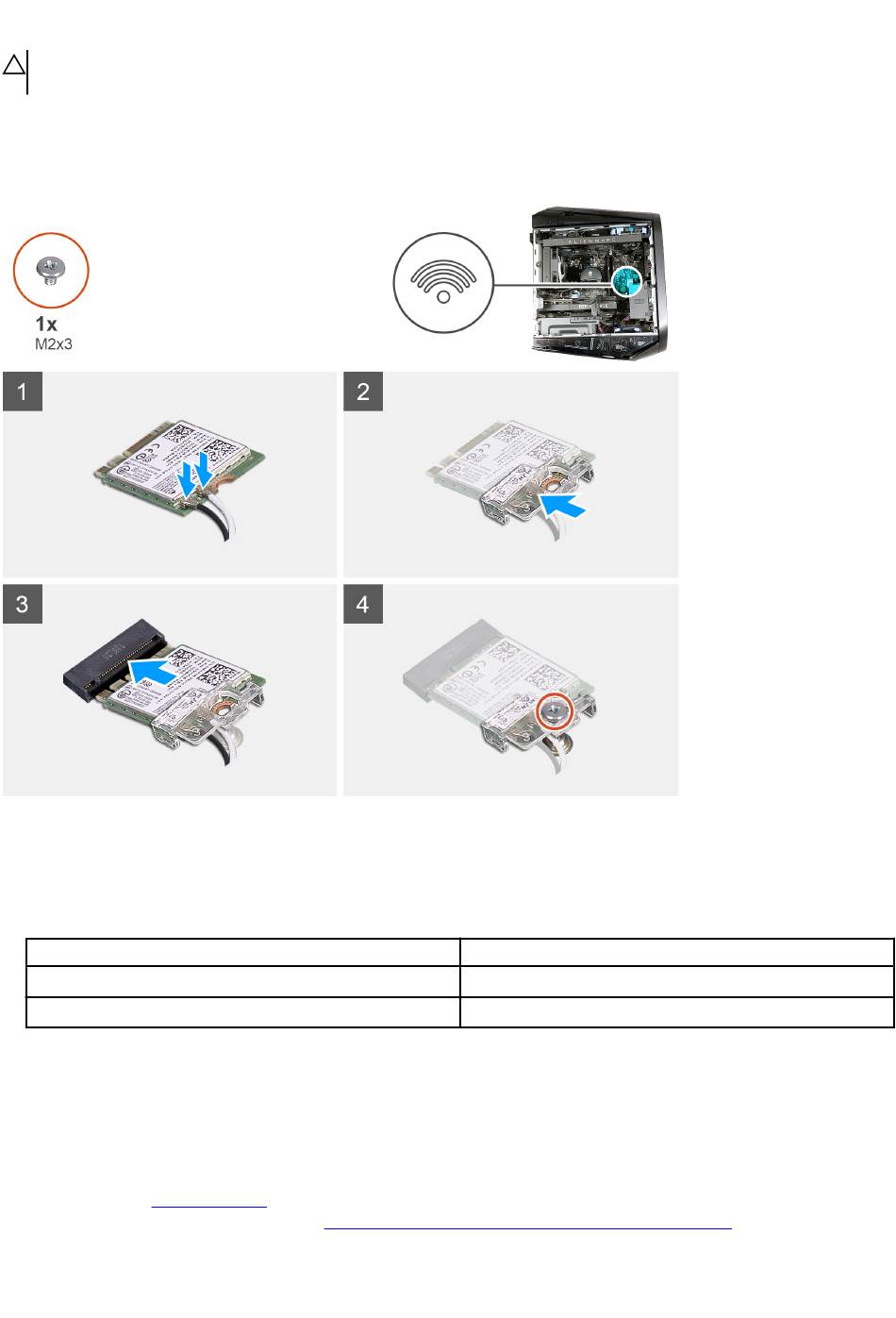

Die nachfolgenden Abbildungen zeigen die Position der Wireless-Karte und bieten eine visuelle Darstellung des
Installationsverfahrens.
Schritte
1. Verbinden Sie die Antennenkabel mit der Wireless-Karte.
Die folgende Tabelle enthält die Farbcodierung der Antennenkabel für alle von Ihrem Computer unterstützten Wireless-Karten.
Tabelle 2. Farbcodierung des Antennenkabels
Anschlüsse auf der Wireless-Karte
Netzkabel (weißes Dreieck)
Auxiliary-Kabel (schwarzes Dreieck)
2. Setzen Sie die Wireless-Kartenhalterung auf die Wireless-Karte.
3. Richten Sie die Kerbe der Wireless-Karte an der Halterung des Wireless-Kartensteckplatzes aus.
4. Schieben Sie die Wireless-Karte schräg in den Wireless-Kartensteckplatz ein.
5. Bringen Sie die Schraube (M2x3) zur Befestigung der Wireless-Karte an der Systemplatine wieder an.
Nächste Schritte
1. Installieren Sie die linke
2. Befolgen Sie die Anweisungen im Abschnitt
60
Abdeckung.
Nach der Arbeit an Komponenten im Inneren des
Antennenkabelfarbe
Weiß
Schwarz
Computers.
