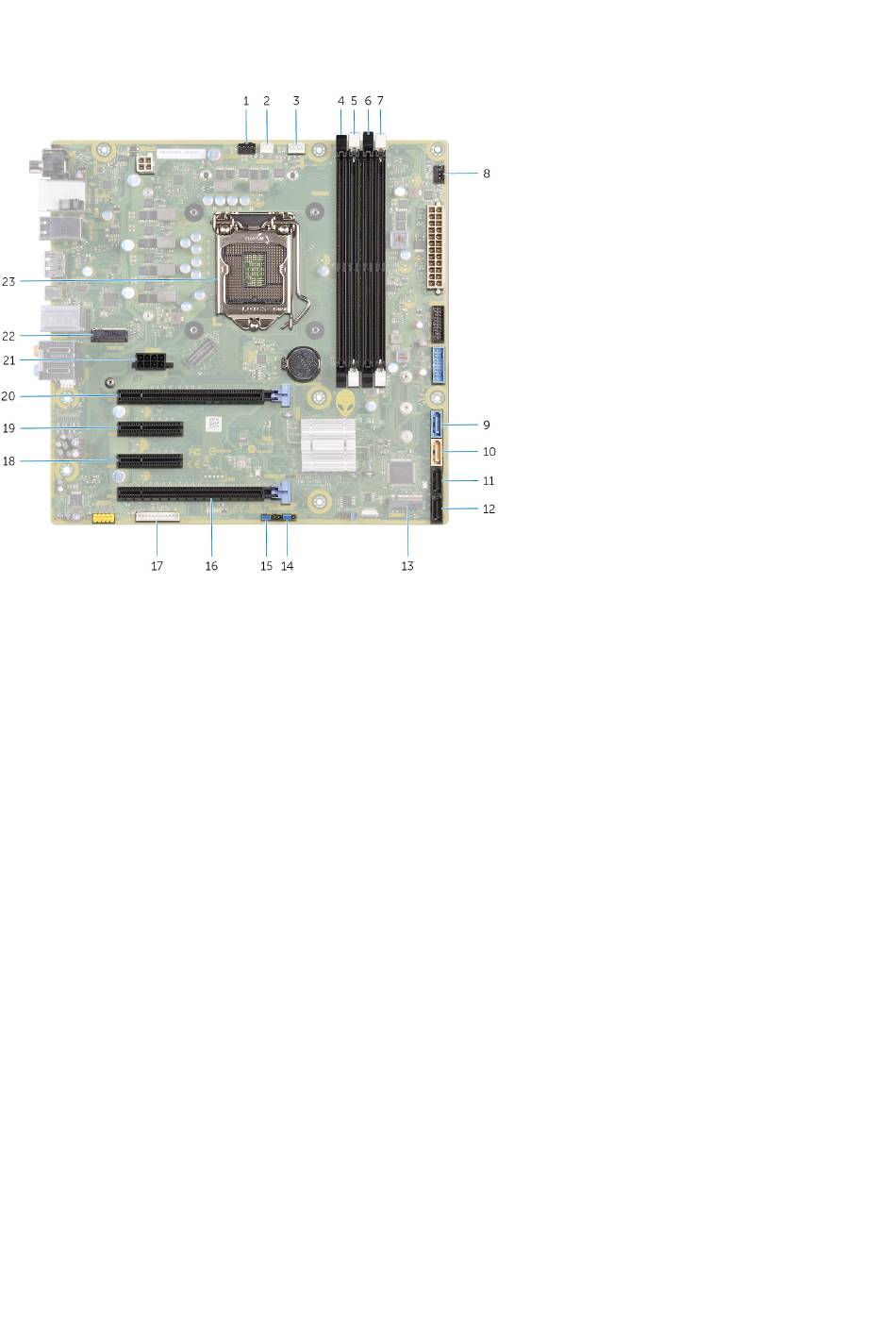

Komponenten der Systemplatine

1. Oberer Gehäuselüfter (TOP_FAN)
3. Anschluss für Prozessorlüfter (CPU_FAN)
5. Speichermodul-Steckplatz 2 (XMM2)
7. Speichermodul-Steckplatz 4 (XMM4)
9. SATA 6 Gbit/s Laufwerksanschluss (SATA 1)
11. SATA 6 Gbit/s Laufwerksanschluss (SATA 3)
13. SSD-Steckplatz (M.2-SSD)
15. Kennwort-Reset-Jumper (PASSWORD JUMPER)
17. LED-Controller-Anschluss (LED_CONTROLLER)
19. PCI-Express x4-Kartensteckplatz (SLOT2)
21. Grafikarten-Netzanschluss (GPU_POWER)
23. Prozessorsockel (CPU1)
14
2. Prozessorkühler-Baugruppe Pumplüfter-Anschluss
(PUMP_FAN)
4. Speichermodul-Steckplatz 1 (XMM1)
6. Speichermodul-Steckplatz 3 (XMM3)
8. Anschluss des vorderen Gehäuselüfters (FRONT_FAN)
10. SATA 6 Gbit/s Laufwerksanschluss (SATA 2)
12. SATA 6 Gbit/s Laufwerksanschluss (SATA 4)
14. CMOS-Reset-Jumper (CMOS JUMPER)
16. Mechanischer PCI-Express x16-/Elektrischer PCI-Express x8-
Kartensteckplatz (SLOT4)
18. PCI-Express x4-Kartensteckplatz (SLOT3)
20.Mechanischer PCI-Express x16-/Elektrischer PCI-Express x8-
Kartensteckplatz (SLOT1)
22. Wireless-Kartensteckplatz (M.2 WIFI)
