Alienware Aurora Ryzen Edition R14 Servicehandbuch Seite 51

Info über diese Aufgabe

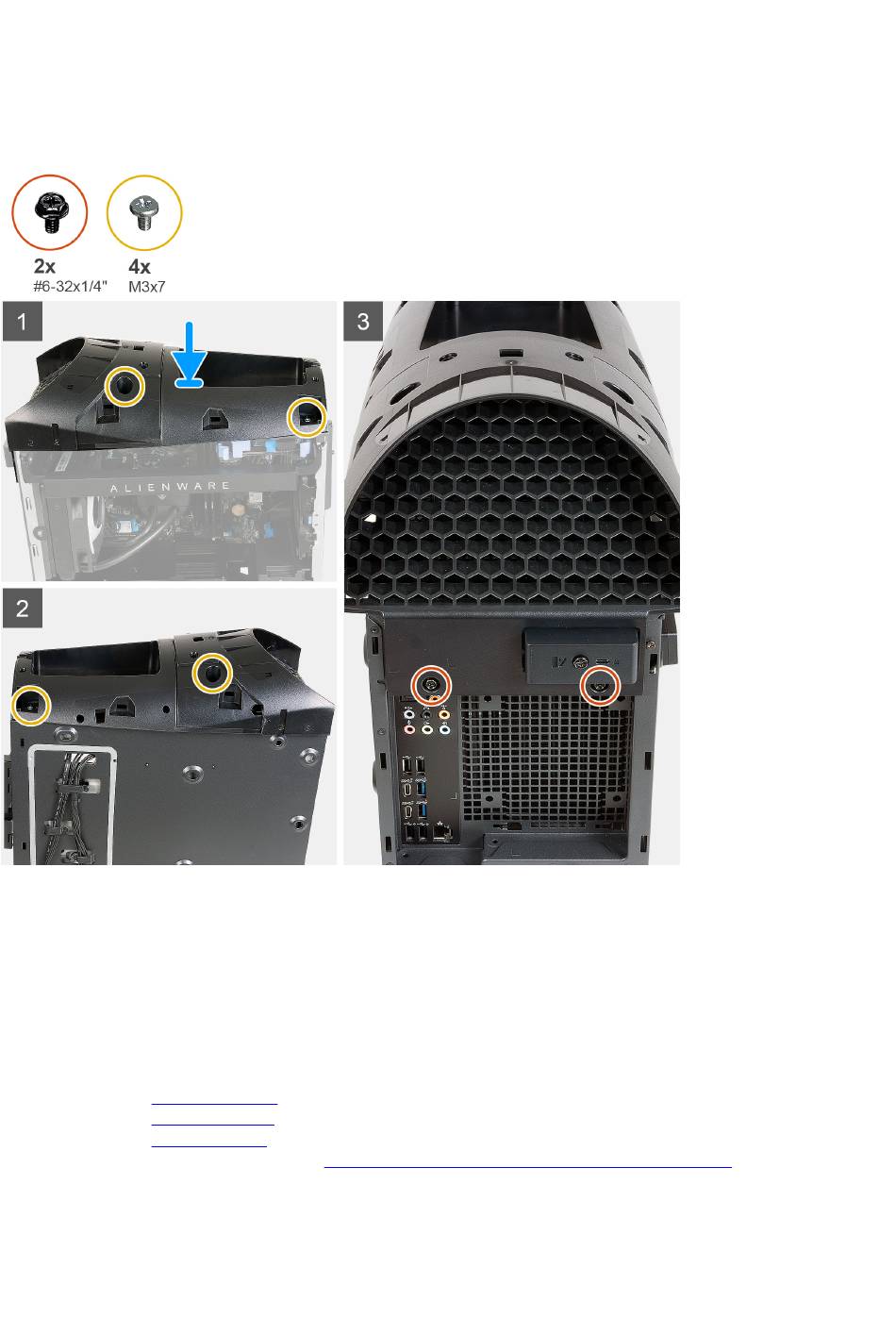

Die nachfolgenden Abbildungen zeigen die Position der oberen Blende und bieten eine visuelle Darstellung des
Installationsverfahrens.
Schritte
1. Bringen Sie den Computer in eine aufrechte Position.
2. Richten Sie die Schraubenbohrungen der oberen Blende an den Schraubenbohrungen am Gehäuse aus.
3. Positionieren Sie die obere Blende am Gehäuse.
4. Bringen Sie die vier Schrauben (M3x7) wieder an, mit denen die obere Blende am Gehäuse befestigt wird.
5. Bringen Sie die zwei Schrauben (#6-32x1/4") wieder an, mit denen die obere Blende am Gehäuse befestigt wird.
Nächste Schritte
1. Installieren Sie die rechte
2. Installieren Sie die obere
3. Installieren Sie die linke
4. Befolgen Sie die Anweisungen im Abschnitt
Abdeckung.
Abdeckung.
Abdeckung.
Nach der Arbeit an Komponenten im Inneren des Computers.
51
