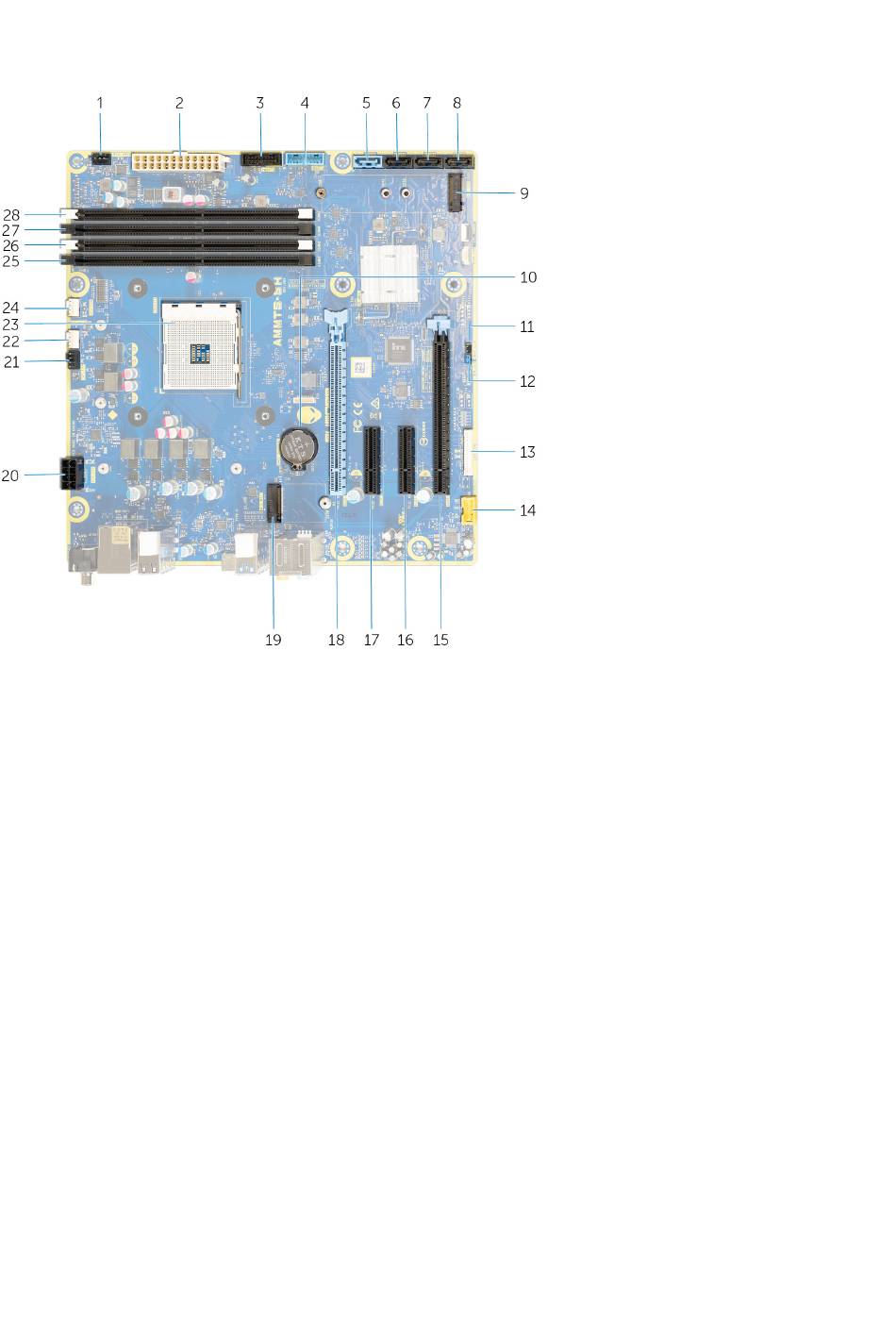

Komponenten der Systemplatine
1. Anschluss des vorderen Gehäuselüfters (FRONT_FAN)
3. USB-Kabel 2 der Frontblende (F_USB2)
5. SATA 6 Gbit/s Laufwerksanschluss (SATA 1)
7. SATA 6 Gbit/s Laufwerksanschluss (SATA 3)
9. SSD-Steckplatz (M.2-SSD)
11. CMOS-Reset-Jumper (CMOS_CLR)
13. LED-Controller-Anschluss (LED_CONTROLLER)
15. Mechanischer PCI-Express x16-/Elektrischer PCI-Express x8-
Kartensteckplatz (SLOT4)
17. PCI-Express x4-Kartensteckplatz (SLOT2)
19. Wireless-Kartensteckplatz (M.2 WIFI)
21. Oberer Gehäuselüfter (TOP_FAN)
23. Prozessorsockel (CPU1)
25.Speichermodulsteckplatz 3 (DDR4/XMM3)
27. Arbeitsspeichermodulsteckplatz 2 (DDR4/XMM4)
Empfohlene Werkzeuge
Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein:
•
Kreuzschlitzschraubendreher Nr. 1
•
Schlitzschraubendreher
•
Kunststoffstift
2. Netzteilanschluss
4. USB-Kabel 1 der Frontblende (F_USB1)
6. SATA 6 Gbit/s Laufwerksanschluss (SATA 2)
8. SATA 6 Gbit/s Laufwerksanschluss (SATA 4)
10. Knopfzellenbatterie
12. Kennwort-Reset-Jumper (PW_CLR)
14. Vorderer Audioanschluss (F_AUDIO)
16. PCI-Express x4-Kartensteckplatz (SLOT3)
18. Mechanischer PCI-Express x16-/Elektrischer PCIe Gen4 x8-
Kartensteckplatz (SLOT1)
20.Prozessornetzanschluss (AIX_CPU)
22. Prozessorkühler-Baugruppe Pumplüfter-Anschluss
(PUMP_FAN)
24.Prozessorkühler-Baugruppe CPU-Lüfter-Anschluss
(CPU_FAN)
26.Speichermodulsteckplatz 1 (DDR4/XMM1)
28. Arbeitsspeichermodulsteckplatz 4 (DDR4/XMM2)
